Retrait du capot

4
1
3
8.6

Positionnement de la bague d'orientation

1
Visser la bague dans le capot.
4
Version: 2.0 (20-08-2007)
w
2
2
3
c
1. Arrêter l'appareil à l'aide du boîtier de contrôle.
Avertissement:
Couper l'alimentation du secteur (enlever la fiche
de la prise ou manoeuvrer le sectionneur).

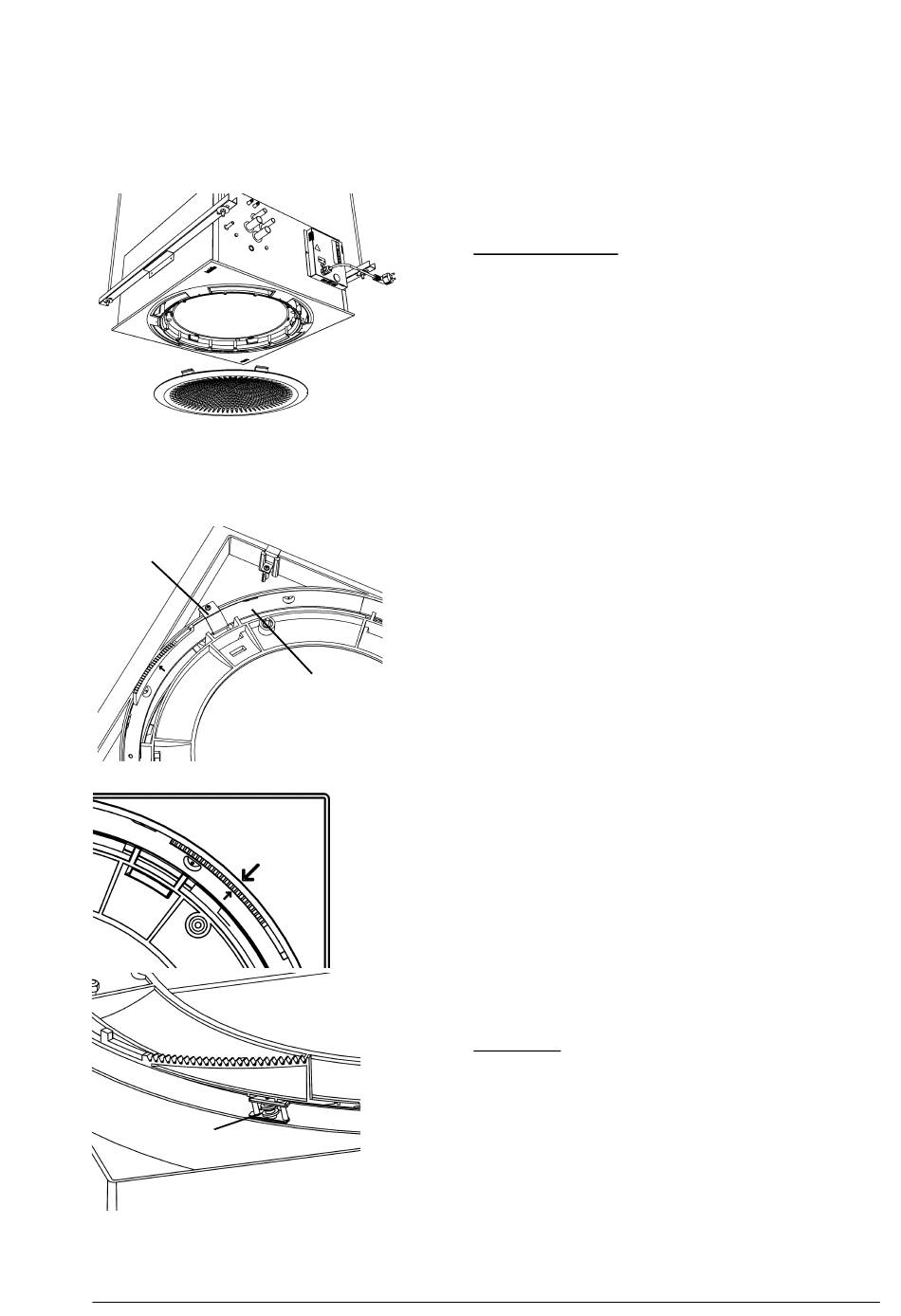

1. Déposer la grille en la tournant dans le sens opposé des
aiguilles d'une montre (emboîtement à baïonette).
2. Desserrer les vis dans l'ordre indiqué.
Si des rondelles de verrouillage ont été utilisées lors de
l'installation, les vis restent en place dans le capot.
Si la bague d'orientation se trouve de biais dans le capot, il faut
la repositionner.
1. Déposer le capot (voir paragraphe 8.5).
2. Retirer le frein d'écrou 1.
3. Dévisser la bague d'orientation 2 et la retirer du capot.
4. Orienter les flèches 3 de la bague et du capot.
Attention:
S'assurer que dans le capot le filetage se trouve dans les six
roulements 4.
5. Remonter le frein d'écrou 1.
6. Remonter le capot.
