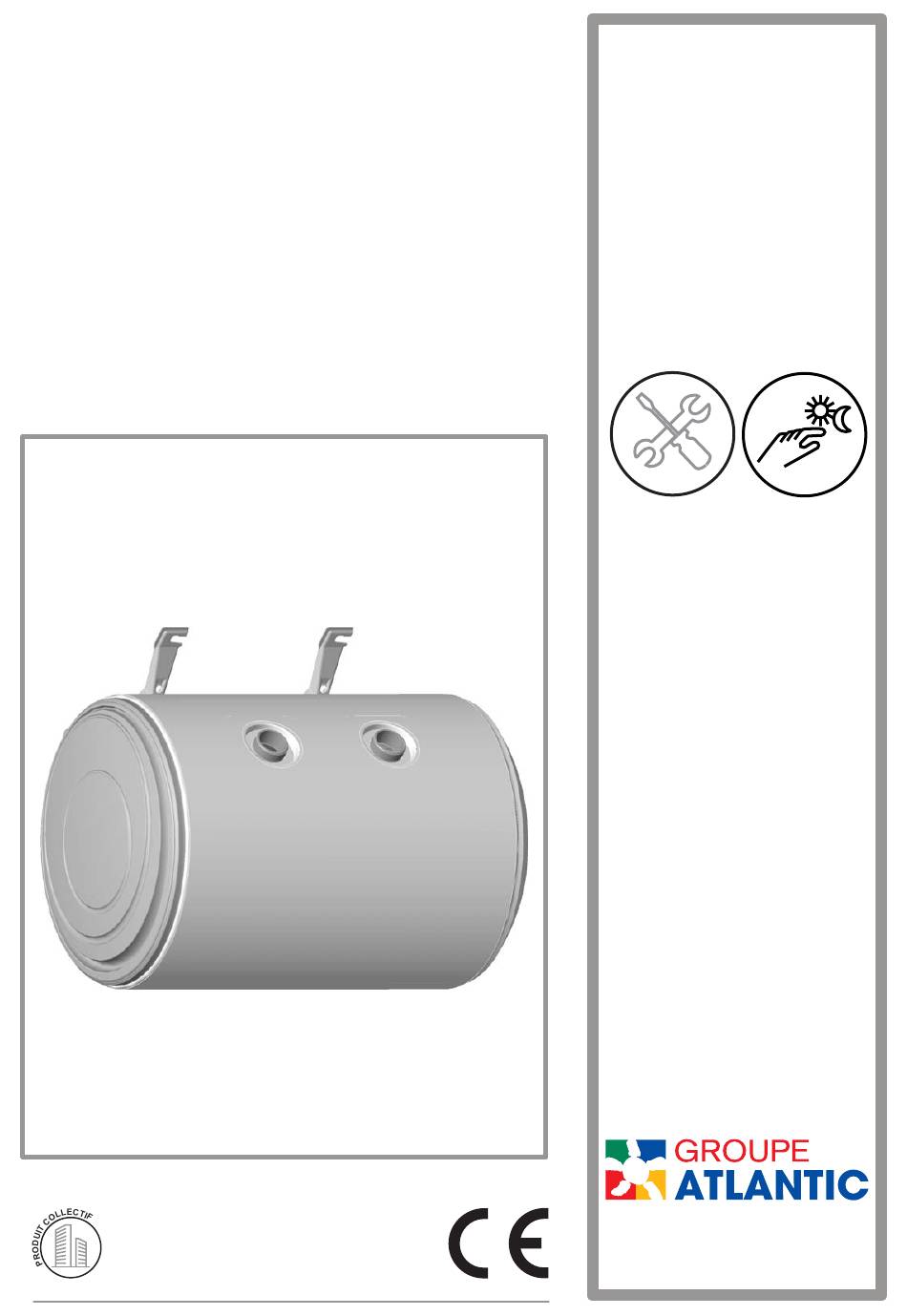

Document n° 1NO0H0007-B / 06/07/15
ECS Collectivités

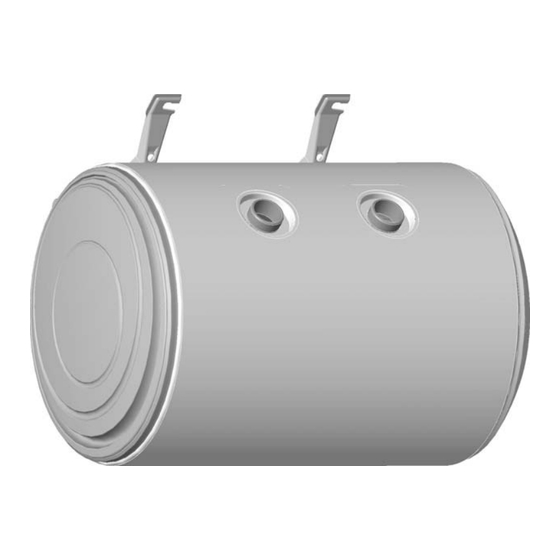

Réchauffeurs de Boucle
et Surchauffeurs RB/S
3 - 6 - 15 - 30 kW
Résistance blindée
75 litres
Notice
d'installation,
d'utilisation et
d'entretien
SITE DE CAUROIR
Route de Solesmes
FR - 59400 CAUROIR

Publicité

Table des Matières
loading

Sommaire des Matières pour Atlantic RB/S – 3

  • Page 1 Document n° 1NO0H0007-B / 06/07/15 ECS Collectivités Réchauffeurs de Boucle et Surchauffeurs RB/S 3 - 6 - 15 - 30 kW Résistance blindée 75 litres Notice d'installation, d'utilisation et d'entretien SITE DE CAUROIR Route de Solesmes FR - 59400 CAUROIR...
  • Page 3: Table Des Matières

    AVERTISSEMENT Ygnis Industrie se réserve le droit de modifi er les caractéristiques du matériel décrites dans ce manuel à tout moment et sans préavis. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéfi...
  • Page 4: Caractéristiques Techniques

    1. CARACTÉRISTIQUES TECHNIQUES 736.5 1. Entrée eau froide : 2’’ Mâle 2. Sortie eau chaude : 2’’ Mâle 3. Vidange (colerette blanche) : 3/4" Mâle 4. Colerette rouge : 3/4" Mâle Cuve Puissance Tension Température Temps Débit à 45°C Poids 75 litres en kW électrique...
  • Page 5: Descriptif Des Réchauffeurs De Boucle / Surchauffeurs

    2. DESCRIPTIF DES RÉCHAUFFEURS DE BOUCLE / SURCHAUF- FEURS Selon sa puissance le RB/S assure une chauffe instantanée d’eau chaude sanitaire avec une mini accumulation de 75 litres. Son fonctionnement peut se faire : - comme Réchauffeur de boucle : soit pour maintenir la température de l’eau circulant dans les tuyauterie de distribution pour empêcher le développement de la légionella, soit pour éviter la distribution d’eau froide en début de puisage.
  • Page 6: Raccordement Électrique

    1 – Entrée eau à réchauffer ou à surchauffer : 2" mâle 2 – Sortie eau chaude : 2" mâle 3 – Soupape de sûreté 4 – Alimentation électrique Réchauffeur / Surchauffeur en position horizontale 4. RACCORDEMENT ÉLECTRIQUE 4.1. Calibres conseillés pour les relais contacteurs 230 V ~ 1 230 V ~ 3 400 V ~ 3...
  • Page 7: Raccordement Électrique

    4.2. Raccordement électrique Pour le raccordement PUISSANCE < 5 kW PUISSANCE > 5 kW des résistances Voir schémas de la notice Pour le raccordement Résistances des résistances Voir ATTENTION Chauffantes schémas de la notice Thermostat Pour les appareils dont la Contact puissance est supérieure à...
  • Page 8: Raccordement Hydraulique

    5. RACCORDEMENT HYDRAULIQUE Avant de procéder au raccordement hydraulique, il est indispensable de bien nettoyer les tuyauteries d’alimentation pour ne pas introduire dans la cuve des particules métalliques ou autres. Le DTU Plomberie 60.1 additif 4 (NFP 40-201 ou RGIE) doit être respecté. Dans le cas d’utilisation de tuyauteries en cuivre, le raccordement sur la sortie eau chaude devra impérativement être réalisé...
  • Page 9: Installation Des Soupapes De Sûreté

    Tableau de préconisation des soupapes de sûreté pour l’ensemble de la gamme : Puissance Soupape de sûreté tarée à 7 (kW) bars DN 1" 1/2 Important : • Si la pression du réseau de distribution dépasse 5 bars, il est nécessaire de monter un réducteur de pression en amont des groupes de sécurité...
  • Page 10: Montage Des Rb/S

    5.4. Montage des RB/S Schéma hydraulique Réchauff eur de boucle Eau chaude Groupe de sécurité Réchauffeur Soupape de de boucle sécurité Chauffe-eau Clapet anti-retour Retour de boucle Eau froide Purgeur Schéma hydraulique Surchauff eur Eau chaude surchauffée Chauffe-eau Surchauffeur Eau froide 10 / 16 1NO0H0007-B...
  • Page 11: Mise En Service

    6. MISE EN SERVICE ATTENTION : Ne jamais mettre sous tension le surchauffeur/réchauffeur sans eau. • Remplir l’appareil - Après raccordement, faire circuler de l'eau dans le réchauffeur de boucle. - Vérifi er l’étanchéité du raccordement aux tubulures ainsi que celle du joint de bride située sous le capot électrique.
  • Page 12: Anomalies Éventuelles

    8. ANOMALIES ÉVENTUELLES • Ecoulement continu d’eau par la soupape de sûreté : Faire vérifi er la pression du réseau. Si elle est supérieure à 5 bars, faire poser un réducteur de pression sur l’alimentation générale. Si la pression est bonne (inférieure à 5 bars), nettoyer la soupape du groupe de sécurité. •...
  • Page 13 LIMITATION DE GARANTIE Recommandations : Pour les régions où l’eau est très calcaire (Th>20°F), l’utilisation d’un adoucisseur n’entraîne pas de dérogation à notre Garantie sous réserve que l’adoucisseur soit réglé conformément aux règles de l’Art, vérifi é et entretenu régulièrement (Décret N° 2001-1220 du 20 Décembre 2001). La dureté...
  • Page 14 ENTRETIENS DATES TYPE TAMPON 14 / 16 1NO0H0007-B...
  • Page 15 Durée de la garantie des Réchauffeurs de boucle et Surchauffeurs RB/S Sécurémail : • 2 ans pour la cuve, • 2 ans pour les pièces amovibles et électriques. La garantie prend effet à compter de la date de mise à disposition à l’utilisateur, facture d’installation faisant foi.
  • Page 16: Site De Cauroir

    SATC ATLANTIC GUILLOT THERMOR SERVICES 1 route de Fleurville 17 rue Croix Fauchet - BP 46 01190 PONT DE VAUX 45141 SAINT-JEAN-DE-LA-RUELLE Tél. : 03 51 42 70 03 Tel.: www.thermor.fr Fax : 03 85 51 59 30 www.atlantic-guillot.fr ATLANTIC BELGIUM SA YGNIS AG Avenue du Château Jaco, 1...

Ce manuel est également adapté pour:

Rb/s – 6Rb/s – 15Rb/s – 30
