1.

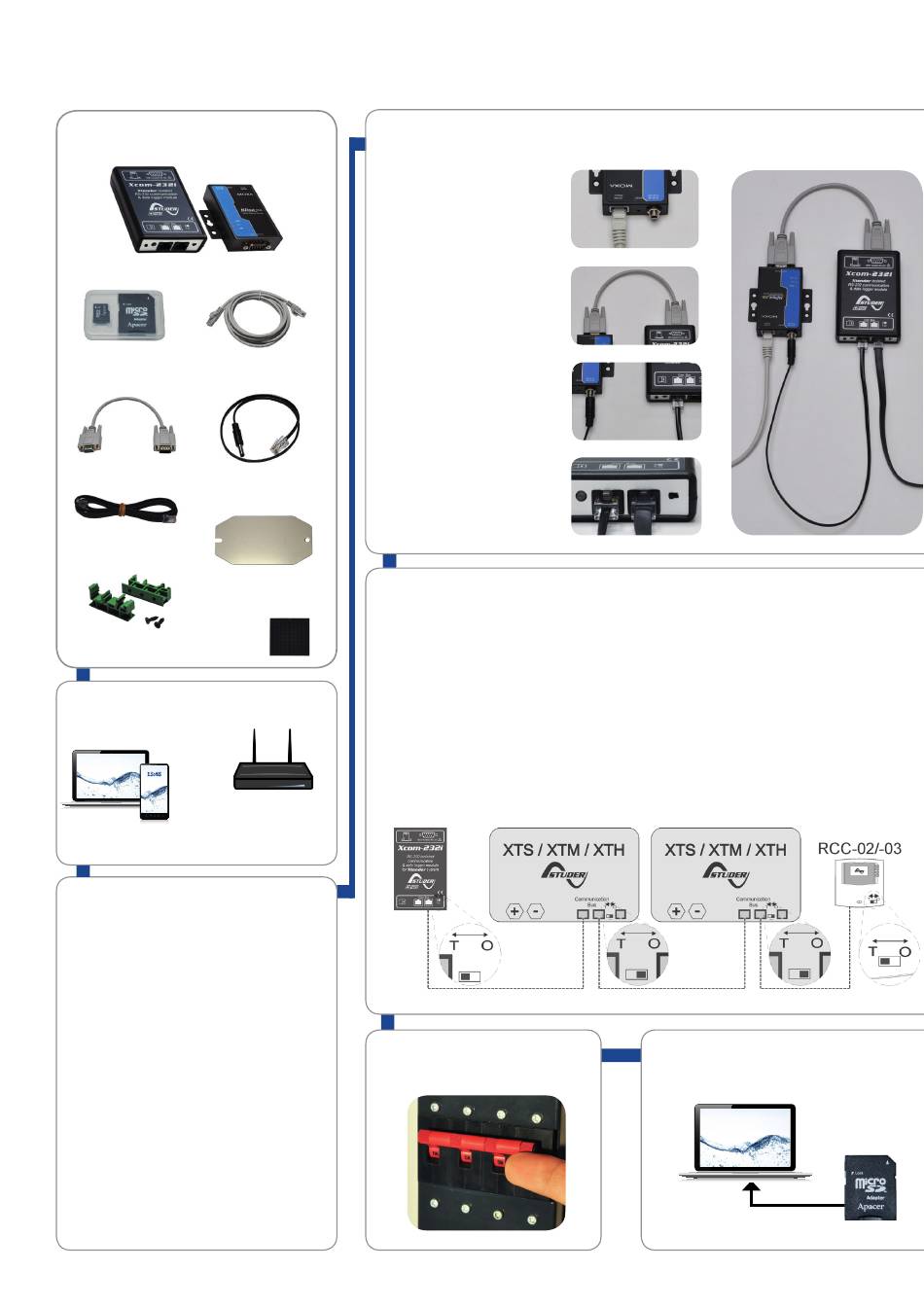

Contenu du set de communication
Xcom-LAN
Xcom-232i
Passerelle Ethernet
Carte Micro SD
Câble Ethernet, 3m
avec adaptateur
Câble série, 0.25m
Câble d'alimentation
RJ45-Jack, 0.5m
Câble de communica-
tion, 2m
Plaque de montage
pour l'Xcom-232i
2x 2 clips de fixation
Coussinets
pour rail DIN et vis
2.
Autres éléments requis
15:45
Routeur
Ordinateur ou
Accès Internet
téléphone mobile
3.
Montage des produits dans
le système Studer
Les produits doivent être montés sur une
surface lisse.
La distance entre l'Xcom-232i et le système
Studer ne doit pas dépasser 10 m.
La distance entre l'Xcom-232i et la passe-
relle Ethernet ne doit pas dépasser 0.25 m.
Tous les câbles nécessaires sont fournis avec
le set.
ATTENTION!
Le boîtier métallique de la passerelle
Ethernet est relié au pôle négatif de la
batterie. Veuillez toujours isoler le boîtier
de toute surface métallique.
4.
Câblage
a.
Connecter le câble Ether-
net entre la passerelle
Ethernet et le routeur
b.
Connecter le câble série
entre la passerelle Ether-
net et l'Xcom-232i
c.
Connecter le câble
d'alimentation entre la
passerelle Ethernet et
l'Xcom-232i
d.
Connecter le câble de
communication entre
l'Xcom-232i et le système
Xtender
5.
Régler les terminaisons
Il est très important de régler correctement les terminaisons pour un bon fonctionnement du
système.
Avec un seul appareil dans le système, la terminaison sur le produit Studer doit être sur T
comme "Terminé". Avec plusieurs appareils dans le système, tous les produits Studer doivent
être sur O comme "Ouvert" à l'exception de ceux en bout de chaîne de communication. Ceux-ci
seront mis sur T comme "Terminé".
Le commutateur de terminaison près des deux connecteurs RJ 45 sur l'Xcom-232i doit être mis
en position T.
6.
Mettre en marche
l'installation
Comment configurer
b
a
7.
Insérer la carte Micro SD dans
l'ordinateur
c
d
