9. CONFIGURATION

La configuration peut s'effectuer directement à partir de l'écran des COUNTIS E43/E44 en mode Programmation ou via
communication. Les paragraphes suivants décrivent la configuration à partir de l'écran.

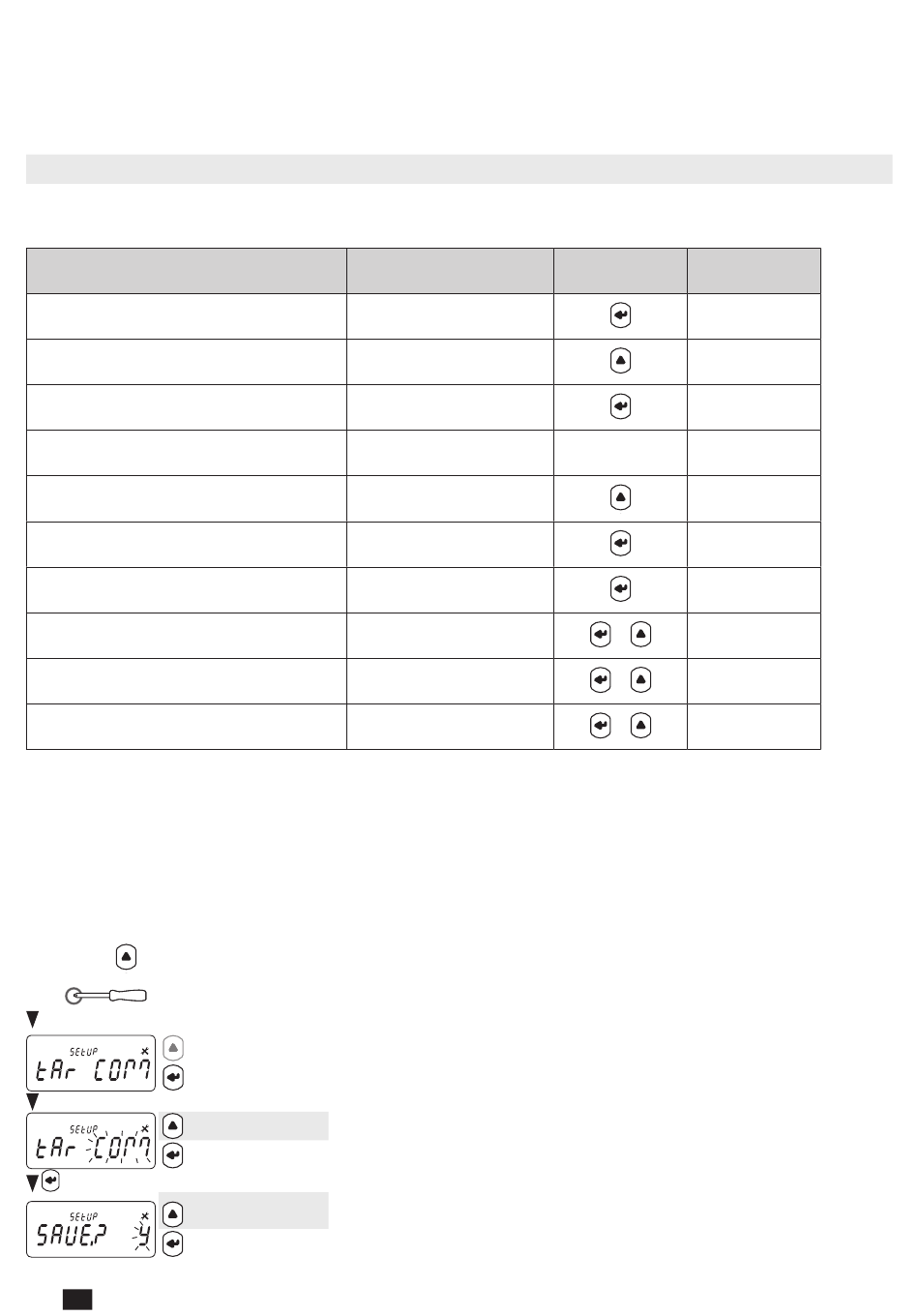

9.1. Configuration à partir de l'écran
À partir de l'écran, passer en mode Programmation pour modifier les paramètres de communication. Le processus de
navigation à l'intérieur du mode Programmation est décrit dans les étapes suivantes :
FONCTION
Changement de menu
Changement de page dans un menu
Accès menu SETUP 2
Accès menu SETUP 1
Modification d'une valeur/d'un chiffre
Confirmation d'une valeur/d'un chiffre
Sortie du menu SETUP 1/2
Démarrage/Arrêt du compteur partiel affiché
Remise à zéro du compteur partiel affiché
Test de l'afficheur
9.1.1. Vue détaillée du menu SETUP 1
T1/2
Le tarif peut être modifié soit via la liaison de communication, soit via les entrées T1/2 de l'appareil.
- +
Le mode de gestion des tarifs peut être sélectionné dans le menu SETUP 1.
Appuyer sur la touche SET et la maintenir enfoncée 3 secondes avec un tournevis pour mettre l'appareil en mode
Programmation.
Appuyer sur pour accéder aux deux options de programmation : COM = connexion Modbus ou DiG = entrées T1/T2
4 5 6 7
SET
>3s
Sélection de la gestion des
tarifs
>3s
Quitter le menu
A A-V A
14 FR
Toutes les pages sauf menu
Toutes les pages d'un menu
Toutes les pages sauf menu
Toutes les pages sauf menu
x1
COM = connexion Modbus
DiG = entrées T1/T2
x1 Confirmer
Y=Enregistrer les modifications et quitter
N=Quitter sans enregistrer
C=Continuer sans enregistrer
x1 Confirmer
OÙ
SETUP 1/2
Page menu SETUP
SETUP 1
Pages SETUP 1/2
Pages SETUP 1/2
Menu SETUP 1/2
Menu Compteur partiel
Menu Compteur partiel
SETUP 1/2
BOUTONS APPUI
Temps réel
Temps réel
> 3 s
SET > 3 s
Temps réel
Temps réel
> 3 s
Temps réel
+
> 3 s
+
> 10 s
+
COUNTIS E43/E44 - 547981A - SOCOMEC
