1. Modules pneumatiques MPA

1.1

Fonction des modules pneumatiques MPA

1
Embases de distribu-
teurs ou plaques de
réserve
2
Module électronique
3
Bloc de connexion

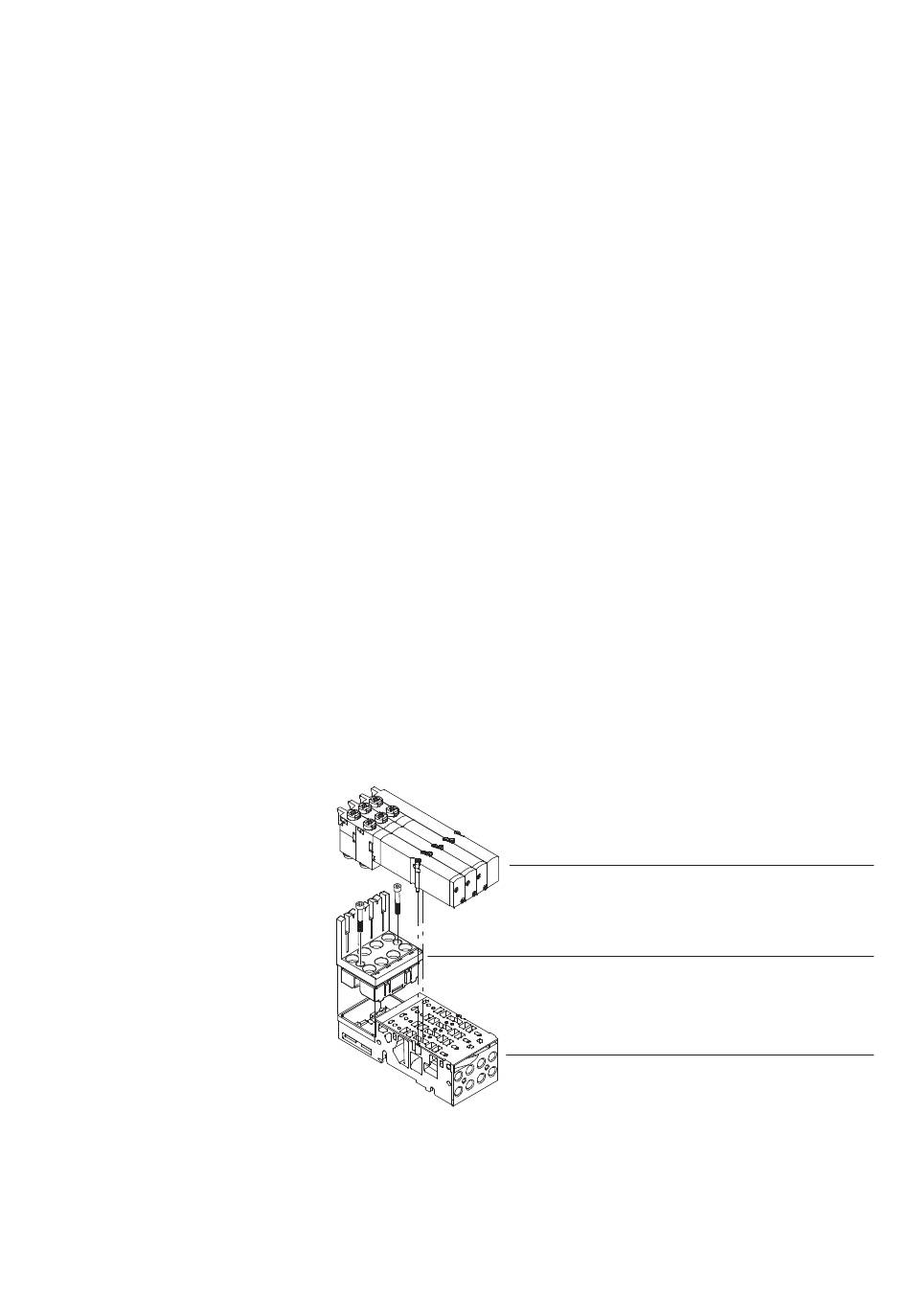

Fig. 1/1 : Composants d'un module pneumatique MPA (exemple MPA1)
Festo P.BE-MPA-ELEKTRONIK-FR fr 1010a
A l'intérieur du terminal CPX, les modules pneumatiques MPA
mettent à disposition des sorties TOR servant au pilotage des
différents distributeurs montés et permettent ainsi de com-
mander les actionneurs pneumatiques.
D'un point de vue technique, les différents modules pneuma-
tiques MPA représentent chacun un module électrique muni
de sorties TOR.
Sans alimentation électrique intermédiaire (voir le paragra-
phe 1.3), au plus 8 modules pneumatiques MPA sont autori-
sés par terminal CPX. On peut donc utiliser jusqu'à 64 bobi-
nes de distributeurs (exclusivement MPA1) ou 32 bobines de
distributeurs (exclusivement MPA2).
Avec une alimentation électrique intermédiaire (voir le para-
graphe 1.3), au plus 16 modules pneumatiques MPA sont
autorisés par terminal CPX. On peut donc utiliser jusqu'à
128 bobines de distributeurs (exclusivement MPA1) ou
64 bobines de distributeurs (exclusivement MPA2).
1
2
3
1-3
