Chapitres
Table des Matières
Manuels Connexes pour Goobay 44529
Sommaire des Matières pour Goobay 44529

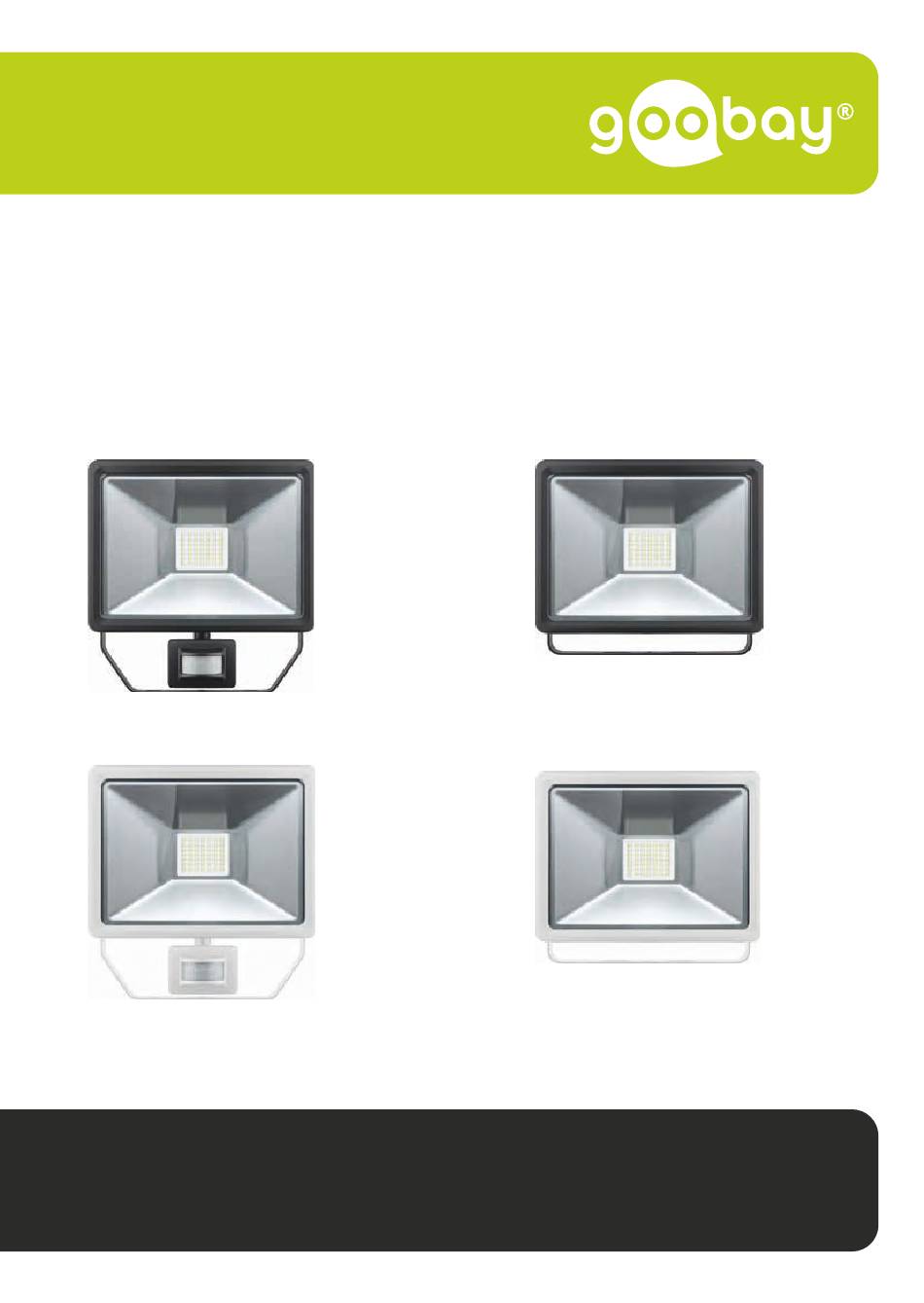

- Page 1 Betriebsanleitung User manual Mode d‘emploi Art. 44529 44531 Art. 44530 44532 LED Außen-Flutlichtstrahler, 50 W LED outdoor floodlight, 50 W Projecteur LED d’extérieur, 50 W...
-
Page 2: Table Des Matières
Betriebsanleitung BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ..............2 Allgemeines ..............2 Warnstufen ..............2 Beschreibung und Funktion ............3 Produkte ................ 3 Lieferumfang ..............3 Bedienelemente und Teile ..........3 Technische Daten ............3 Bestimmungsgemäßer Gebrauch..........4 Vorbereitung ................5 Montage ..................5 Installation ................... -
Page 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines • Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen. Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. • Betriebsanleitung aufbewahren. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein. • Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen. Stromschlaggefahr •... -
Page 4: Beschreibung Und Funktion
Lieferumfang LED-Flutlicht mit oder ohne Bewegungsmelder, Betriebsanleitung Bedienelemente und Teile Fig. 1: Bedienelemente und Teile Montagebügel Bewegungsmelder LEDS Reflektor Glasscheibe Anschlussblock mit Anschlussmuffe Technische Daten Artikelnummer 44529 44530 44531 44532 Eingangsspannung (V~) 220-240, 50 Hz Anzahl LEDs (Stck.) Leistung (W) Entspricht Glühlampe (W) Leistungsfaktor > 0,8 Nennlichtstrom 4200... -
Page 5: Bestimmungsgemäßer Gebrauch
Lichtfarbe kalt-weiß Farbtemperatur (K) 6500 Farbwiedergabeindex (Ra) > 65 Abstrahlwinkel (°) Nennlebensdauer (h) 30000 Anzahl Schaltzyklen (h) 15000 Betriebstemperatur (°C) -25 ~ + 40 Schutzart IP44 IP65 Gehäusematerial Aluminium Gehäusefarbe schwarz weiß schwarz weiß Maße (mm) 250 x 106 x 262 250 x 78 x 216 Nettogewicht (g) 1579 1439 Dimmbar Bewegungsmelder ... -
Page 6: Montage
Betriebsanleitung 2. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit. Montage Absturzgefahr/ Quetschgefahr • Hilfsmittel sicher platzieren und benutzen. • Gliedmaßen nicht zwischen Scherteile halten. • Verlegen Sie die Kabel sicher. Fig. 2: Montageort 1. Wählen Sie den Montageort nach folgenden Kriterien aus: • Die Oberfläche muss stabil sein. • Es dürfen sich keine brennbaren Gegenstände in der Nähe befinden. • Das Produkt muss absolut gerade befestigt werden. Nur Modelle mit Bewegungssensor: • Lüftungsöffnungen dürfen nicht in der Nähe sein. • Pflanzen, Straßenbeleuchtungen, reflektierende Flächen oder sich willkürlich bewegende Objekte dürfen sich nicht im Erfas- sungsbereich befinden. -
Page 7: Installation
Fig. 4: Wandmontage Artikelnummer 44529, 44530, 44531, 44532 120 mm Ø 8,5 mm Tab. 2: Bohrlochabstand X und Kabeldurchführung Y 4. Bohren Sie die Befestigungslöcher mit geeignetem Werkzeug. 5. Befestigen Sie das Flutlicht (mit Bewegungsmelder). Installation Stromschlaggefahr • Offene Kabelenden NUR von erfahrener Elektro- fachkraft anschließen lassen. • Vor Arbeiten am Produkt spannungsfrei schalten, Sicherung abschalten und gegen Wiedereinschalten sichern. • Vor Arbeiten am Produkt Spannungsfreiheit sicherstellen und prüfen. Modelle ohne montiertem Schutzkontaktstecker müssen fest am Stromnetz installiert werden. Die verwendeten Stromkabel müssen einen Mindestquerschnitt von 1,0 mm² besitzen. Litzen müssen mit Aderendhülsen versehen werden. -
Page 8: Einstellungen Vornehmen
Betriebsanleitung 6 mm 15 mm Fig. 5: Iinstallation Schalten Sie die Sicherung ab. Öffnen Sie die Anschlussmuffe durch Drehen gegen den Uhr- zeigersinn bis der Anschlussblock wie in Bild 5 - 2 freigelegt ist. 3. Isolieren Sie die Kabel wie in Bild 5 - 3 abgebildet. 4. Schieben Sie die in BIld 5 - 4 gezeigten Teile der Anschlussmuffe über das Anschlusskabel. 5. Schrauben Sie die Netzkabel wie in Bild 5 - 5 dargestellt, mittels Schraubendreher fest. 6. Schrauben Sie die Anschlussmuffe durch Drehen im Uhrzeiger- sinn, wie in Bild 5 - 6 gezeigt, zu. Einstellungen vornehmen Nur Flutlichter mit Bewegungsmelder: Fig. -
Page 9: Wartung, Pflege, Lagerung Und Transport
LUX: LUX stellt die Empfindlichkeit der Photozelle ein und er-- kennt die Umgebungshelligkeit zwischen Auslösung bei Tag und Nacht und nur bei Nacht Wartung, Pflege, Lagerung und Transport Die Produkte sind wartungsfrei. Sachschäden • Nur ein trockenes und weiches Tuch zum Reinigen verwenden. • Keine Reinigungsmittel und Chemikalien verwenden. • Kühl und trocken lagern. • Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung lagern. • Originalverpackung für den Transport aufheben und verwenden. Haftungshinweis Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation behalten wir uns vor. - Page 10 User manual USER MANUAL Content Safety instructions ............... 10 In general ..............10 Warning levels .............. 10 Description and Function ............11 Products ................ 11 2.2 Scope of Delivery ............11 2.3 Operating Elements and parts ........11 2.4 Specifications ............... 11 Intended Use ................12 Preparation .................. 13 Mounting ..................
-
Page 11: Safety Instructions
Safety instructions In general • Read the user manual completely and carefully before use. The user manual is part of the product and contains important information for correct use. • Keep this user manual. The user manual must be available for uncertainties and passing the product. • Installation, assembly, maintenance and repair work must be carried out only by trained electrical specialists. Risk of electric shock •... -
Page 12: Description And Function
In case of movement changes, the connected LED floodlight is triggered. Scope of Delivery LED floodlight with or without motion detector, operating instructions Operating Elements and parts Fig. 7: Operating elements and parts Mounting bracket Motion detector 3 LEDs Reflector Glass pane Connector block with connection sleeve Specifications Artikle number 44529 44530 44531 44532 Input voltage (V~) 220-240, 50 Hz Number of LEDs (pcs.) Power (W) Corresponds to light bulb (W) Power factor > 0.8 Rated luminous flux 4200 Energy efficiency class... -
Page 13: Intended Use
Light colour cool white Colour temperature (K) 6500 Colour rendering index (Ra) > 65 Beam angle (°) Nominal life time (h) 30000 Number of switching cycles (h) 15000 Operating temperature (°C) -25 ~ + 40 Protection level IP44 IP65 Housing material Aluminium Housing colour black white black white Dimensions (mm) 250 x 106 x 262 250 x 78 x 216 Net weight (g) 1579 1439... -
Page 14: Preparation
User manual Preparation • Compare the specifications of all used devices to ensure compatibility. • Check the scope of delivery for completeness and integrity. Mounting Risk of falling / Risk of crushing • Place and use tools safely. • Do not keep limbs between shearing parts. • Attend to safe cable laying. Fig. 8: Mounting location 1. Select the mounting location according to the following criteria: • The surface must be stable. • There must be no flammable objects in the vicinity. • The product must be absolutely straight. Only models with motion sensor: •... -
Page 15: Installation
3. Mark the mounting hole spacing X and grommet Y by using the mounting bracket and a suitable pen. Fig. 10: Wall mounting Article number 44529, 44530, 44531, 44532 120 mm Ø 8,5 mm Tab. 4: Mounting hole spacing X and grommet Y Drill the mounting holes with a suitable tool. 5. Attach the LED floodlight motion sensor. Installation Risk of electric shock • Let open cable ends ONLY assemble by experienced electrician. • Cut off power supply before any work on the product, switch off safety fuse and secure against reconnection. -
Page 16: Settings
User manual 6 mm 15 mm Fig. 11: Installation Turn off the fuse. 2. Open the connection sleeve by turning it counter-clockwise until the connection block is released as shown in Fig. 11 - 1/2. Insulate the cables as shown in Fig. 11 - 3. 4. Slide the parts of the connection sleeve shown in Figs. 11 - 4 over the connection cable. 5. Screw the power cables as shown in Fig. 11 - 5 using a screw- driver. 6. Close the connector by turning it clockwise, as shown in Figure 11 - 6. Settings Only floodlights with motion sensor: Fig. -
Page 17: Maintenance, Care, Storage And Transport
LUX: LUX adjusts the sensitivity of the photo cell and detects the ambient brightness between day and night and night only . Maintenance, Care, Storage and Transport The product is maintenance-free. Material damage • Only, use a dry and soft cloth for cleaning. • Do not use detergents or chemicals. • Store cool and dry. • Store the product out the reach of children and in a dry and dust-protected ambience when not in use. • Keep and use the original packaging for transport. Liability notice We reserve the right to printing errors and changes to product packaging or product documentation. - Page 18 Mode d‘emploi MODE D‘EMPLOI Contenu Consignes de sécurité ..............18 1.1 En général ..............18 Niveaux d‘alerte ............18 Description et fonction ..............19 Description ..............19 2.2 Contenu de la livraison ..........19 2.3 Eléments de commande et pièces ....... 19 2.4 Spécifications ............... 19 Utilisation prévue................. 20 Préparation .................. 21 Montage ..................21 Installation ...................
-
Page 19: Consignes De Sécurité
Consignes de sécurité En général • Lisez le mode d‘emploi attentivement et complètement avant de l‘utiliser. Le mode d‘emploi fait partie intégrante du produit et comprend d‘im portantes informations pour une bonne installation et une bonne utilisation. • Conservez soigneusement ce mode d‘emploi. Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit. -
Page 20: Description Et Fonction
Contenu de la livraison Lumière crue de LED avec / sans détecteur de mouvement, mode d‘emploi Eléments de commande et pièces Fig. 13: Eléments de commande et pièces Support de montage 2 Détecteur de mouvements LEDS Réflecteur Vitre Bloc de connexion avec manchon de raccordement Spécifications Numéro de l‘article 44529 44530 44531 44532 Tensoin déntrée (V~) 220-240, 50 Hz LED - Quantité (pièce) Puissance (W) Correspond à une ampoule (W) -
Page 21: Utilisation Prévue
Facteur de puissance > 0,8 Flux lumineux nominal (lm) 4200 Classe d‘efficacité énergétique Couleur de la lumière blanc froid La température de couleur (K) 6500 Indice de rendu de couleur (Ra) Angle de rayonnement (°) Durée de vie nominale (h) 30000 Nombre de cycles de foncti- 15000 onnement (pièce) Température de service (°C) -25 ~ + 40 Degré de protection IP44 IP65 Matériau du boîtier Aluminium Couleur noir blanc noir blanc Dimensions (mm) 250 x 106 x 262 250 x 78 x 216 Poids net (g) 1579 1439... -
Page 22: Préparation
Mode d‘emploi IP65 Ce produit est étanche à la poussière contre le contact et contre les jets d‘eau. Préparation • Comparer les caractéristiques de tous les équipements à utiliser et pour assurer la compatibilité. • Vérifiez le Contenu de livraison pour l‘exhaustivité et l‘intégrité. Montage Risque de chute/ Risque d‘écrasement • Placez et outils d‘utiliser en toute sécurité. • Ne gardez pas membres entre parties en cisaillement. • Placez les câbles correctement. Fig. 14: Lieu de montage 1. Sélectionnez l‘installation selon les critères suivants: • La surface doit être stable. • Ne placez pas d‘objets inflammables à proximité. • Le produit doit être absolument attaché directement. -
Page 23: Installation
2. Sélectionner les raccords de montage appropriés en fonction de la surface sélectionnée et le poids du produit. Le matériel de montage ne sont pas inclus. 3. Sélectionnez la distance du trou de forage X et Y l‘oeillet au moyen de support de montage et un stylet adapté. Fig. 16: Montage mural Numéro de l‘article 44529, 44530, 44531, 44532 120 mm Ø 8,5 mm Tab. 6: Écart entre les trous de perçage X et passe-câble Y 4. Percer des trous de fixation avec un outil approprié. 5. Fixez les projecteurs (avec détecteur de mouvement). Installation Risque de choc électrique •... -
Page 24: Faire Des Ajustements
Mode d‘emploi 6 mm 15 mm Fig. 17: Installation fixe 1. Éteignez le fusible. 2. Ouvrir en tournant dans le sens antihoraire jusqu‘à ce que le bloc de connexion tel que représenté sur la figure 17 - 2, le man chon de raccordement. 3. Bande comme le montre la figure 17 - 3, le câble mappé troisième. 4. Faire glisser sur la figure 17 - 4 parties du manchon d‘accouple- ment sur les câbles présentés. 5. Visser le cordon d‘alimentation comme représenté sur la Figure 17 - 5 tournevis permanent. 6. Fermer le fil de raccordement en tournant dans le sens horaire, comme représenté sur la figure 17 - 6. 7 Faire des ajustements Uniquement projecteurs avec le mouvement: Fig. 18: Faire des adjustments SENS: SENS règle la plage du détecteur PIR. Ceci est d‘au moins 4 m, au maximum 10 m. -
Page 25: Maintenance, Entretien, Stockage Et Transport
LUX: LUX ajuste la sensibilité de la cellule photo et détecte la lu- minosité ambiante entre voyage par jour et la nuit seulement la nuit Maintenance, Entretien, Stockage et Transport Le produit est sans entretien. Dommages matériels • Utilisez uniquement un chiffon doux et sec pour le nettoyage. • Ne pas utiliser de détergents et de produits chimiques. • Conserver le produit hors de la portée des enfants et dans une ambiance sèche et protégé de la poussière lorsqu‘il ne est pas en cours d‘utilisation. • Endroit frais et sec. • Conserver et utiliser l‘emballage d‘origine pour le transport. Clause de responsabilité... - Page 26 Istruzioni per l‘uso ISTRUZIONI PER L‘USO Contenuto 1 Istruzioni per la sicurezza ............26 Generalmente ............... 26 Livelli di allarme ............26 Descrizione e Funzione .............. 27 Prodotto ................ 27 2.2 Contenuto della confezione .......... 27 2.3 Elementi di comando e parti ......... 27 2.4 Specifiche ..............27 Scopo d‘utilizzo ................28 Preparazione ................
-
Page 27: Istruzioni Per La Sicurezza
Istruzioni per la sicurezza Generalmente • Leggere attentamente e completamente le istruzioni prima dell‘uso. Le instruzioni per l‘uso è parte integrante del prodotto e contie ne importanti informazioni per un uso corretto. • Conservare questo istruzioni per l‘uso. Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento del prodotto. •... -
Page 28: Descrizione E Funzione
Elementi di comando e parti Fig. 19: E lementi di comando e parti Staffa di montaggio Rilevatore di movimento LEDS Riflettore Vetro Blocco con manicotto di collegamento 2.4 Specifiche Numero dell‘articolo 44529 44530 44531 44532 Tensoin déntrée (V~) 220-240, 50 Hz Numero LED (pz.) Potenza (W) Corrisponde a una lampadina a incandescenza (W) Fattore di potenza >... -
Page 29: Scopo D'utilizzo
Classe di efficienza energetica Colore della luce bianco freddo Temperatura di colore (K) 6500 Indice di resa cromatica (Ra) Angolo radiante (°) Tempo di vita nominale (h) 30000 Numero di cicli di accensione (pz.) 15000 Temperatura d‘esercizio (°C) -25 ~ + 40 Grado di protezione IP44 IP65 Materiale alloggiamento alluminio Colore nero bianco nero bianco Dimensioni (mm) 250 x 106 x 262 250 x 78 x 216 Peso netto (g) 1579 1439 Dimmerabile Rilevatori di movimento ... -
Page 30: Preparazione
Istruzioni per l‘uso Preparazione • Confrontare le specifiche di tutti i dispositivi utilizzati per garan tire la compatibilità. • Controllare fornitura sia completa e garantire l‘integrità. Montaggio Pericolo di caduta / Pericolo di schiacciamento • Posizionare e utilizzare gli strumenti in modo sicuro. • Non tenere membra tra le parti di taglio. • Posare il cavo in modo sicuro. Fig. 20: Luogo di montaggio 1. Selezionare l‘installazione in base ai seguenti criteri: • La superficie deve essere stabile. -
Page 31: Installazione
3. Selezionare la distanza foro X e la guarnizione Y mediante staffa e una penna adeguato fissaggio. Fig. 22: Montaggio a parete Numéro de l‘article 44529, 44530, 44531, 44532 120 mm Ø 8,5 mm Tab. 8: Distanza foro X e cablaggio Y 4. Praticare i fori di montaggio con un attrezzo adatto. 5. Fissare i proiettori (con movimento). Installazione Pericolo di scossa elettrica • Lasciate estremità dei cavi assemblare SOLO da un elettricista esperto. • Togliere tensione prima di qualsiasi intervento sul prodotto, spegnere i fusibili di sicurezza e per evitare reinserimenti. • Assicurare e verificare l‘assenza di tensione prima di qualsiasi intervento sul prodotto. Modelli senza spina di sicurezza montate devono essere installati saldamente alla rete elettrica. -
Page 32: Modifica Impostazioni
Istruzioni per l‘uso 6 mm 15 mm Fig. 23: Installazione fissa 1. Spegnere il fusibile. 2. Aprire ruotando in senso antiorario finché il blocco connettore come mostrato in figura 23 - 2, il manicotto di collegamento. 3. Striscia il cavo come mostrato in figura 23 -3. Scorrevole in Figura 23 - 4. Parti del manicotto d‘innesto sui cavi. 5. Avvitare il cavo di alimentazione come illustrato nella Figura 23 - 5 cacciavite permanente. 6. Chiudere il filo connessione ruotando in senso orario, come mostrato in Figura 23 - 6. 7 Modifica impostazioni Solo proiettori con il movimento: Fig. -
Page 33: Manutenzione, Cura, Conservazione E Trasporto
LUX: LUX fornisce la sensibilità della fotocellula rileva la luce ambientale e morire tra il giorno e la notte e muore solo di notte Manutenzione, cura, conservazione e trasporto Il prodotto è esente da manutenzione. Danni alla proprietà • Utilizzare un panno asciutto e morbido solo per la pulizia. • Non utilizzare detergenti e prodotti chimici. • Conservare fresco e asciutto. • Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto e protetto dalla polvere quando non in uso. • Conservare e utilizzare l‘imballaggio originale per il trasporto. Liability notice Ci riserviamo il diritto di farlo d‘errori di stampa e modifiche al prodotto, imballaggio o documentazione del prodotto. - Page 34 Manual de instrucciones MANUAL DE INSTRUCCIONES Contenido Instrucciones de seguridad ............34 Información general ............34 Niveles de advertencia ..........34 Descripción y funcionamiento ............ 35 Producto ................ 35 Volumen de suministro ..........35 2.3 Componentes del producto .......... 35 2.4 Datos técnicos .............. 35 Uso conforme a lo previsto ............
-
Page 35: Instrucciones De Seguridad
Instrucciones de seguridad Información general • Lea las instrucciones de operación completa y cuidadosa mente antes de usar. Las instrucciones de operación son parte del producto y contienen información importante para el uso correcto. • Guarde las instrucciones de operación. Las instrucciones de operación deben estar disponibles en caso de incertidumbre y transmisión del producto. •... -
Page 36: Descripción Y Funcionamiento
Volumen de suministro Foco LED con o sin sensor de movimiento, manual de instrucciones Componentes del producto Fig. 25: Componentes del producto Soporte de montaje 2 Sensor de movimiento 3 LED Reflector 5 Cristal Bloque de conexión con casquillo de conexión Datos técnicos Número de artículo 44529 44530 44531 44532 Tensión de entrada (V~) 220-240, 50 Hz Cantidad de LED (piezas) - Page 37 Potencia (W) Incluye bombilla incandescente (W) Factor de potencia > 0,8 Flujo luminoso nominal [lm] 4200 Clase de eficiencia energética Color de luz blanco frío Temperatura de color (K) 6500 Índice de reproducción cromática (Ra) Ángulo de emisión (°) Vida útil nominal (h) 30000 Cantidad de ciclos de conmutación 15000 (piezas) Temperatura de -25 ~ + 40 funcionamiento (°C) Tipo de protección IP44 IP65 Material de la carcasa aluminio Color de carcasa negro blanco negro blanco Dimensiones (mm) 250 x 106 x 262 250 x 78 x 216 Peso neto (g) 1579...
-
Page 38: Uso Conforme A Lo Previsto
Manual de instrucciones Uso conforme a lo previsto No se permite un uso distinto al descrito en el capítulo «De scripción y funcionamiento» o «Indicaciones de seguridad». IP44 Este producto está protegido contra salpicaduras y contacto por cuerpos extraños ≥ Ø1 mm. IP65 Este producto es estanco al polvo y está protegido contra el contacto y contra chorros de agua. Preparación 1. Compare los datos técnicos de todos los dispositivos que se vayan a utilizar y asegúrese de su compatibilidad. 2. Compruebe que el volumen de suministro esté completo e íntegro. Montaje Peligro de caída / Peligro de aplastamiento CUIDADO • Coloque y utilice los medios auxiliares de forma segura. • Non tenere membra tra le parti di taglio. • Tender el cable de forma segura. Fig. -
Page 39: Instalación
2. Seleccione el material de montaje adecuado en función de la superficie seleccionada y el peso del producto. El material de montaje no se incluye en el volumen de entrega. 3. Marque la distancia entre perforaciones X y el paso de los cables Y mediante un soporte de montaje y un lápiz adecuado. Fig. 28: Montaje en pared Número de artículo 44529, 44530, 44531, 44532 120 mm Ø 8,5 mm Tab. 10: Distancia entre perforaciones X y paso de los cables Y 4. Taladre los orificios de montaje con una herramienta adecuada. 5. Arreglar el foco reflector LED. Instalación Peligro de descarga eléctrica •... -
Page 40: Ajustes
Manual de instrucciones Los modelos sin enchufe de toma de tierra montado se deben fijar a la red eléctrica. Los cables de corriente utilizados deben tener una sección transver sal mínima de 1,0 mm². Los conductores trenzados deben contar con virolas de cables. Se deberán realizar las siguientes conexiones en la caja de co- nexión del producto: 6 mm... -
Page 41: Mantenimiento, Conservación, Almacenamiento Y Transporte
SENS: SENS ajusta el alcance del sensor PIR. Este es de un mínimo de 4 m y un máximo de 10 m. TIME: TIME ajusta el retardo de apagado entre 10±5 s mín. y 10±2 minutos. LUX: LUX ajusta la sensibilidad de la célula fotoeléctrica y detec ta la cantidad de luz ambiental entre la activación de día y de noche y solo de noche . Mantenimiento, conservación, almacena- miento y transporte Los productos no necesitan mantenimiento. ATENCIÓN Daños materiales • Utilice solo un paño seco y suave para realizar la limpieza. • No utilice productos de limpieza ni productos químicos. • Almacénelo en un lugar fresco y seco. • En caso de no utilizarse por un tiempo prolongado, almace ne el producto lejos del alcance de los niños, en un lugar seco y resguardado del polvo. • Conserve y utilice el embalaje original para el transporte. Indicaciones sobre responsabilidad •... - Page 42 Gebruiksaanwijzing GEBRUIKSAANWIJZING Inhoud Veiligheidsvoorschriften .............. 42 Algemeen ..............42 Waarschuwingsniveaus ..........42 Beschrijving en werking .............. 43 Producten..............43 Leveringsomvang ............43 Bedieningselementen en onderdelen ......43 Technische gegevens ........... 43 Gebruik conform de voorschriften ..........44 Voorbereiding ................45 Montage ..................45 Installatie ..................
-
