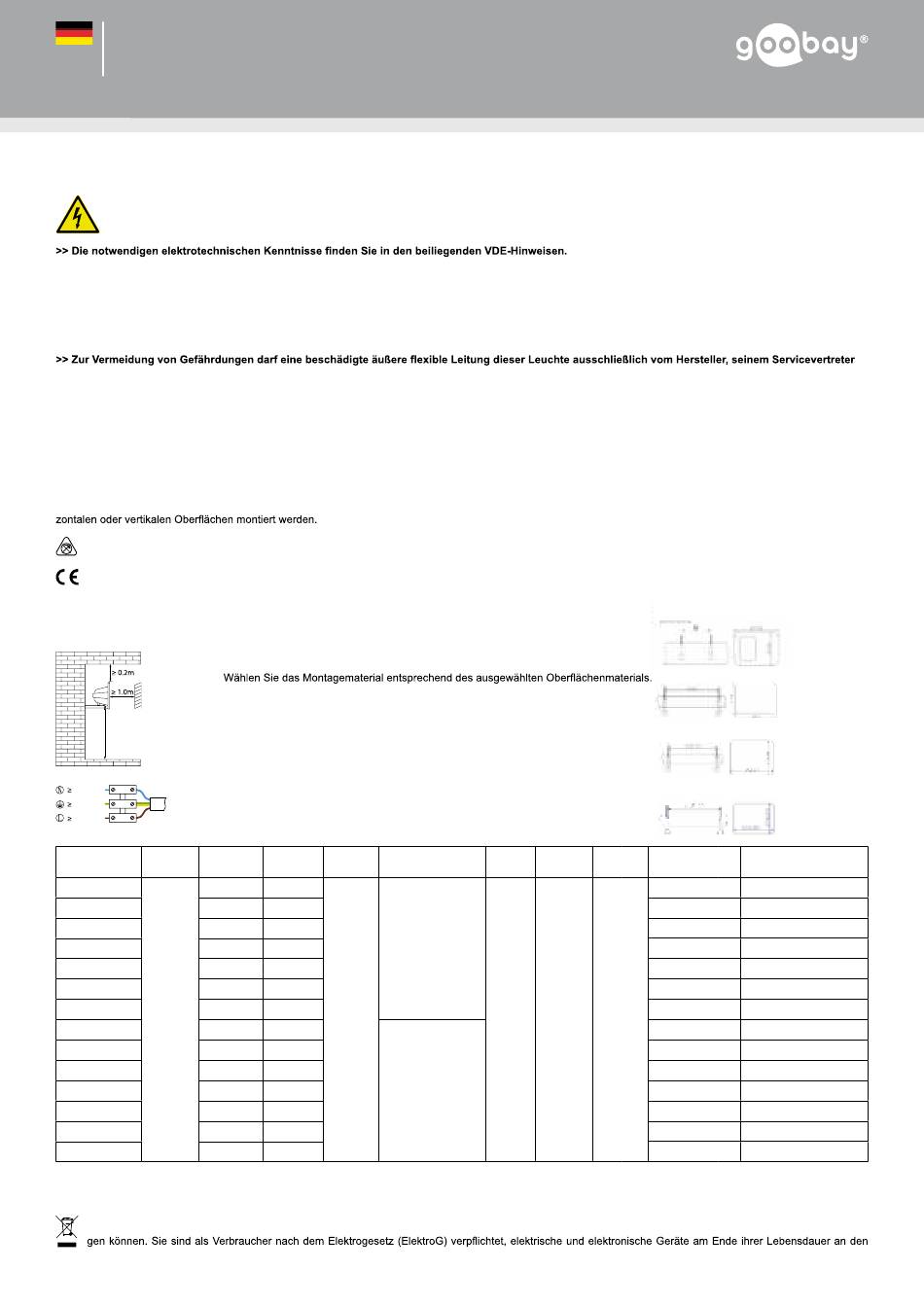

Betriebsanleitung für
LED Flutlichter
Artikel: 30640-30649
Lesen Sie die Betriebsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur Benutzung.
Bewahren Sie dieses Dokument auf. Die Leuchte darf elektrotechnisch nicht verändert werden.
Sicherheitshinweise
Lebensgefahr durch Stromschlag!
Die Leuchte gilt aufgrund der offenen Kabelenden als Installationsmaterial und sollte nur durch Elektrofachkräfte installiert, gewartet und repariert werden.
>> Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren.
>> Vibrationen und mechanischen Druck vermeiden.
>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.
>> Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand verwenden.
>> Stellen Sie sicher, dass das Produkt vollständig installiert ist, bevor Sie den Netzstecker des Gerätes in eine Steckdose stecken.
>> Beachten Sie bitte, keine Gegenstände zum Abdecken auf die Lampe zu legen.
>> Benutzen Sie die Lampe nicht unter abgedichteten Umgebungsbedingungen.
>> Wartungsarbeiten sollten ausschließlich durch einen sachkundigen Techniker ausgeführt werden.
>> Im Falle von Änderungen des Produktes behalten wir uns das Recht vor, den Kunden vorher zu informieren.
oder einer vergleichbaren Fachkraft ausgetauscht werden.
>> Die zu verwendende Anschlussklemme muss in Übereinstimmung mit EN 60998-2-1 oder EN 60998-2-2 sein;
– Typ der Klemmen: Schraubklemmen/schraubenlose Klemmen;
– Anzahl der Klemmen: 3-Pol
– Bemessungsspannung: Min. 240V;
– Bemessungsanschlussvermögen: Min. 1,0mm
– eine notwendige Vorbehandlung der Leiterenden: Die Länge der freiliegenden Enden der Leiter darf nicht mehr als 8 mm sein;
– Befestigungsverfahren: Fixiert in der Anschluss-Box.
>> Leuchte vor Berühren ausschalten und abkühlen lassen.
>> Zerbrochenes Glas mit geeigneten Schutzmaßnahmen entsorgen.
>> Mindestens 1m Sicherheitsabstand zu angestrahlten Materialien einhalten.
Beschreibung und Funktion

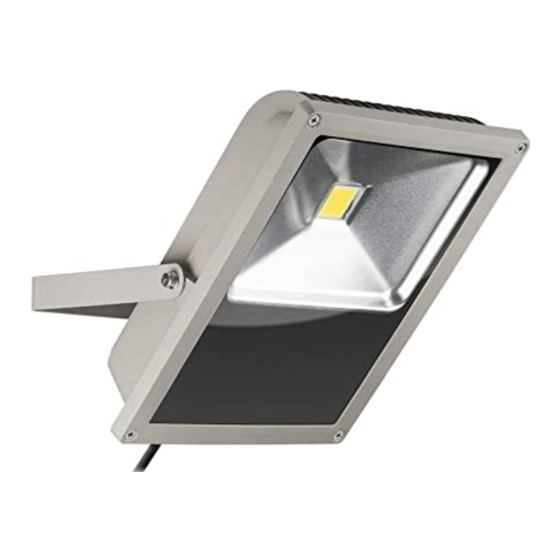

Ihr Produkt ist ein LED Flutlicht ersetzt herkömmliche Halogenstrahler und dient der Ausleuchtung von Gegenständen, Räumen oder Außenbereichen. Es kann an hori-
Das Produkt ist nicht dimmbar.
IP 65 Das Produkt ist gegen Staubeintritt und Wasserstrahl geschützt.
Das Produkt entspricht den grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen.
Bestimmungsgemäße Verwendung
Verwenden Sie Ihr Produkt nur zu den in Kapitel Beschreibung und Funktion beschriebenen Zwecken. Andere Verwendungen sind nicht gestattet. Zweckentfremdung
führt zu Garantieverlust und Haftungsausschluss.
LED Flutlicht montieren
1. Prüfen Sie den Packungsinhalt auf Unversehrtheit.
2. Wählen Sie einen geeigneten und sicheren Montageort.
3.
Montagematerial ist nicht im Lieferumfang enthalten.
4. Markieren Sie die Position der Befestigungslöcher mittels Befestigungsbügel und Stift.
5. Bohren Sie die Befestigungslöcher mit geeignetem Werkzeug.
1.8-6.0m
6. Befestigen Sie das LED Flutlicht mit Ihrem Montagematerial.
LED Flutlicht anschließen
1. Schalten Sie die Sicherung ab und prüfen Sie die Spannungsfreiheit.
1.0mm²
2. Schieben Sie die Kabelenden des LED Flutlichts so in die Lüsterklemme, dass die jeweilige
1.0mm²
Kabelfarbe des LED Flutlichts mit der gleichen Kabelfarbe des Netzanschlusses verbunden ist.
1.0mm²
3. Fixieren Sie die Kabelverbindungen mit einem Schraubendreher.
Technische Daten
Betriebs - Leistungs -
Artikelnummer
spannung aufnahme
30640 max. 70W
30641 max. 10W
30642 max. 15W
30643 max. 35W
30644 max. 50W
30780 max.100W
30781 max.150W
100-240V~
50/60Hz
30645 max. 70W
30646 max. 10W
30647 max. 15W
30648 max. 35W
30649 max. 50W
30778 max.100W
30779 max.150W
Wartung und Reinigung
Das Produkt ist wartungsfrei. >>
>>
Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt
der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädi-
Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.
Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsor-
gung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
2
;
Nennlicht - Abstrahl - Leuchtfarbe /
strom winkel Farbtemperatur
4900lm
650lm
930lm
2500lm warm-weiß / 3000K
3700lm
7900lm
11020lm
120°
5000lm
670lm
1130lm
2700lm kalt-weiß / 6000K
3800lm
8500lm
12110lm
Nur ein trockenes oder leicht mit Wasser befeuchtetes, weiches Tuch zum Reinigen verwenden.
Keine Reinigungsmittel und Chemikalien verwenden.
Pillmannstraße 12 | 38112 Braunschweig | Germany
Revisionsdatum: 2014-06-03 | Version 1.3 |
Installatio-
Lebens-
Schutzart
nshöhe
dauer
>45000h IP65 1.8-6.0m
1/4
Änderungen vorbehalten.
Beispiel:
30646/30641
30647/30642
Beispiel:
30648/30643
30649/30644
Beispiel: 30645/30640
Beispiel: 30778/30780
30779/30781
Max. projiz-
Maße / Gewichte
ierter Bereich
329,5x228,0 mm2 329.5x228x70.3mm / 2660g
138,0x100,0 mm2 138x100x39mm / 430g
138,0x100,0 mm2 138x100x39mm / 480g
225,0x170,0 mm2 225x170x70mm / 1530g
225,0x170,0 mm2 225 x170x70mm / 1640g
357,3x307,3 mm2 357.3x307.3x93.8mm / 6600g
357,3x307,3 mm2 357.3x307.3x93.8mm / 6600g
329.5x228.0 mm2 329.5x228x70.3mm / 2660g
138,0x100,0 mm2 138x100x39mm / 430g
138,0x100,0 mm2 138x100x39mm / 480g
225,0x170,0 mm2 225x170x70mm / 1530g
225,0x170,0 mm2 225x170x70mm / 1640g
357,3x307,3 mm2 357.3x307.3x93.8mm / 6600g
357,3x307,3 mm2 357.3x307.3x93.8mm / 6600g
