Interface de communications PC RS-232
Format de données RS-232
Débit en bauds
Parité
Bits de données
Bits d'arrêt
Contrôle du débit

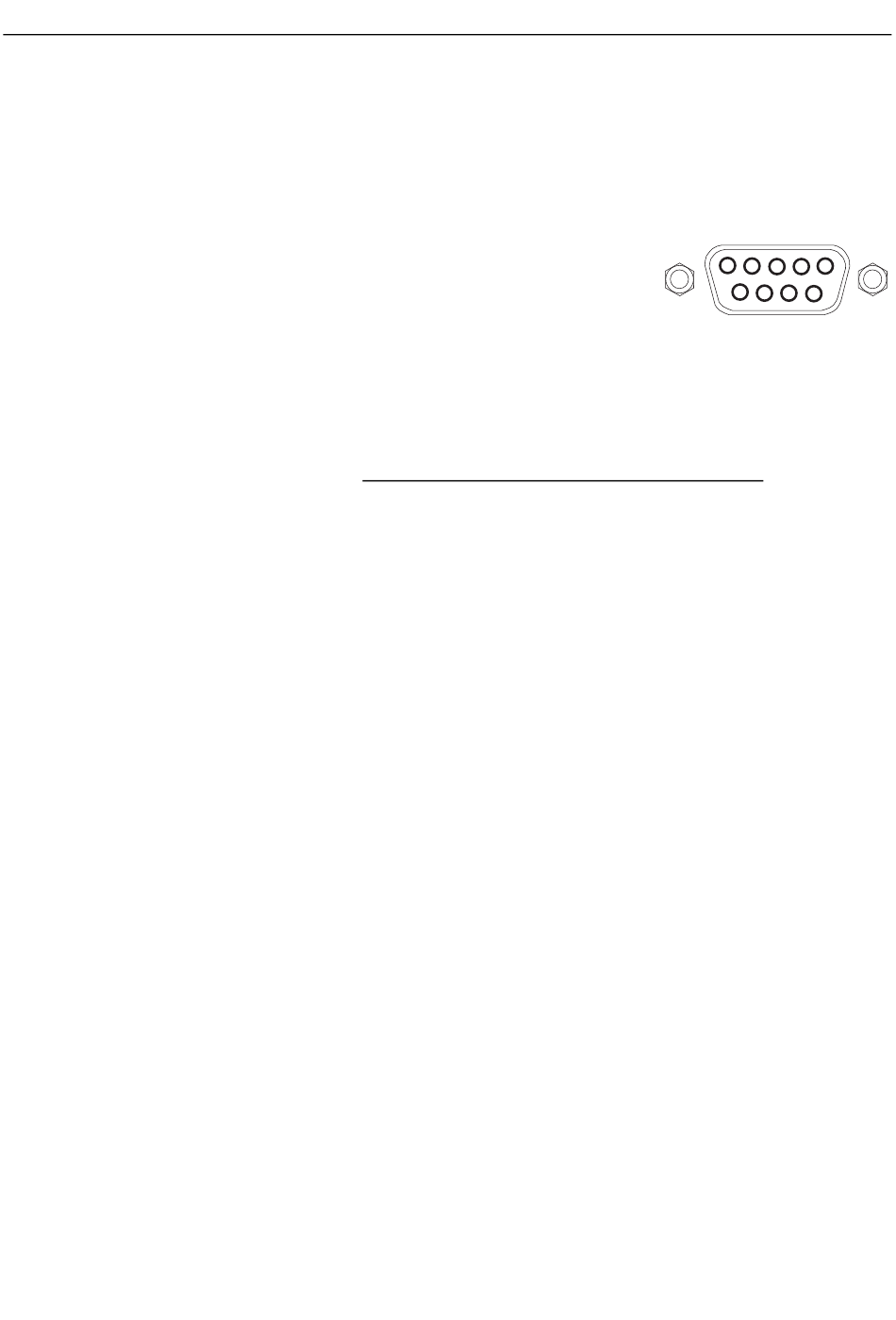

Connexion RS-232
Connectez le câble de communication fourni à l'arrière du bloc
d'alimentation et au port de communication du PC.
Bloc d'alimentation
Broche 2 ------------------------------ Broche 2 RX
Broche 3 ------------------------------ Broche 3 TX
Broche 4 ------------------------------ Broche 4 DTR
Broche 5 ------------------------------ Broche 5 GND
Commandes RS-232
Le format de commande est le suivant : Paramètre de commande < retour chariot (cr)>
Par exemple : V 20,5 (définit la sortie à 20,5 V)
Un code ASCII pour <retour de chariot> doit être envoyé en même temps que la ou les commandes.
Les commandes ne seront pas traitées tant qu'un <retour chariot> ne sera pas reçu. Remarque :
l'appareil peut traiter jusqu'à 50 caractères. Si plus de 50 caractères sont reçus, l'appareil videra le
tampon de commande.
Sommaire des commandes
STBY <cr>
OPER <cr>
V xx.xxx <cr>
A x.xxx <cr>
SEC xxx.xx <cr>
OVP xx.xxx <cr> (saisit la valeur de tension désirée pour la protection contre la surtension)
OCP 0 <cr>
OCP 1 <cr>
STORE xxx <cr> (stocke les valeurs de sortie actuelles dans l'emplacement de mémoire xxx)
RECALL xxx <cr> (rappelle une configuration de sortie depuis l'emplacement de mémoire xxx)
STEP <cr>
? <cr>
V? <cr>
A? <cr>
OCP? <cr>
OVP? <cr>
SEC : <cr>
STATUS? <cr>
Remarque : Toutes les commandes sont insensibles à la casse.
9600
aucune
8
1
aucun
PC
(fait passer l'appareil en mode veille (STBY))
(fait passer l'appareil en mode de fonctionnement (OPER))
(permet de définir la tension de sortie)
(permet de définir le courant de sortie)
(saisit une durée en secondes)
(désactive la protection contre la surintensité)
(active la protection contre la surintensité)
(active la fonction de séquençage de test automatique (ATS))
(extrait toutes les données)
(extrait la valeur de tension)
(extrait la valeur de courant)
(extrait l'état de l'OCP)
(extrait la valeur de tension de l'OVP)
(extrait la valeur de temporisation en secondes)
(extrait les données OPER/STBY, OCP, OVP et les états des sorties fixes à 3,3 et
5 V)
8
3
5
1
9
7
382280-EU-FR v1.9 07/13
