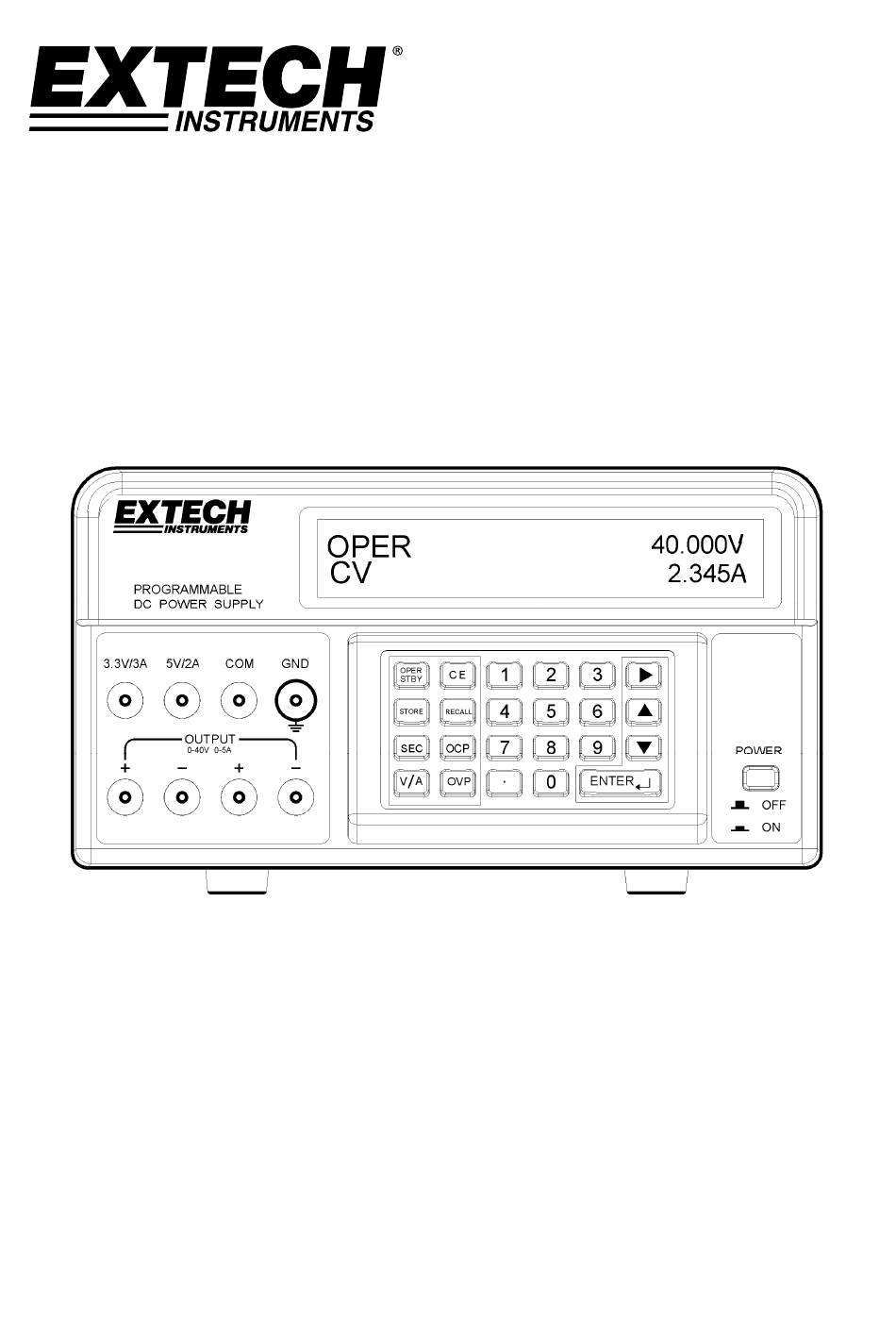

- Page 1 Manuel d’utilisation Bloc d’alimentation DC programmable 200 Watts (40 Volts/5 ampères) Modèle 382280 382280...
- Page 2 Introduction Nous vous félicitons pour l‘acquisition de ce bloc d’alimentation DC programmable Extech 382280. Ce bloc d’alimentation 200 Watts propose une sortie réglable 5 A DC/40 V DC, ainsi que des sorties fixes (5 V DC et 3,3 V DC). Les fonctionnalités de programmation comprennent une protection personnalisée contre la surtension et la surintensité...
-
Page 3: Description Du Panneau Avant
17. COM : Borne commune aux sorties à 3,3 V et 5 V. 18. 3,3 V/3 A : Borne positive pour la sortie à 3,3 V. Si le courant tiré est supérieur à 3 A, la sortie sera inférieure aux 3,3 V indiqués. 382280-EU-FR v1.9 07/13... -
Page 4: Mise En Route
à partir du clavier numérique puis appuyez sur ENTER ou : A l’aide du bouton V/A, déplacez le curseur trait vers la tension ou le courant, Utilisez la touche de navigation vers la droite pour sélectionner le chiffre à modifier, 382280-EU-FR v1.9 07/13... - Page 5 L’extinction de l’OCP peut être retardée de 600 secondes au plus en utilisant la fonction SEC. 1. Appuyez sur la touche SEC. « ? » s’affichera sur l’écran 2. Entrez une valeur à l’aide du clavier (0,01 à 600 secondes) et appuyez sur la touche ENTER. 382280-EU-FR v1.9 07/13...
-
Page 6: Test Automatique
1 à 60 secondes. Cette programmation survient lors du stockage des étapes. Remarque : La configuration et le séquençage initiaux doivent être effectués en mode veille (STBY), afin de vérifier le fonctionnement en l’absence de sortie active. 382280-EU-FR v1.9 07/13... - Page 7 6. Appuyez sur OPER/STBY pour retourner au mode veille ou appuyez sur CE pour sortir du mode de séquençage. Remarque : La session ATS sera suspendue si tout ordre est reçu via l’interface RS-232c. Remarque : Pour un balayage continu, maintenez le bouton RECALL enfoncé lors de la mise sous tension. 382280-EU-FR v1.9 07/13...
-
Page 8: Interface De Communications Pc Rs-232
SEC : <cr> (extrait la valeur de temporisation en secondes) STATUS? <cr> (extrait les données OPER/STBY, OCP, OVP et les états des sorties fixes à 3,3 et 5 V) Remarque : Toutes les commandes sont insensibles à la casse. 382280-EU-FR v1.9 07/13... - Page 9 3. Dans la section ASCII SETUP (CONFIGURATION ASCII), cliquez sur « reproduire localement les caractères entrés » et « envoyer les fins de ligne avec saut de ligne » Après que Terminal ou Hyper Terminal a été configuré, entrez les commandes comme décrits dans les précédents exemples. 382280-EU-FR v1.9 07/13...
- Page 10 310 x 250 x 135 mm (12,2 x 9,9 x 5,3 pouces) Poids 3,8 kg (8,4 livres) Copyright © 2013 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com 382280-EU-FR v1.9 07/13...
