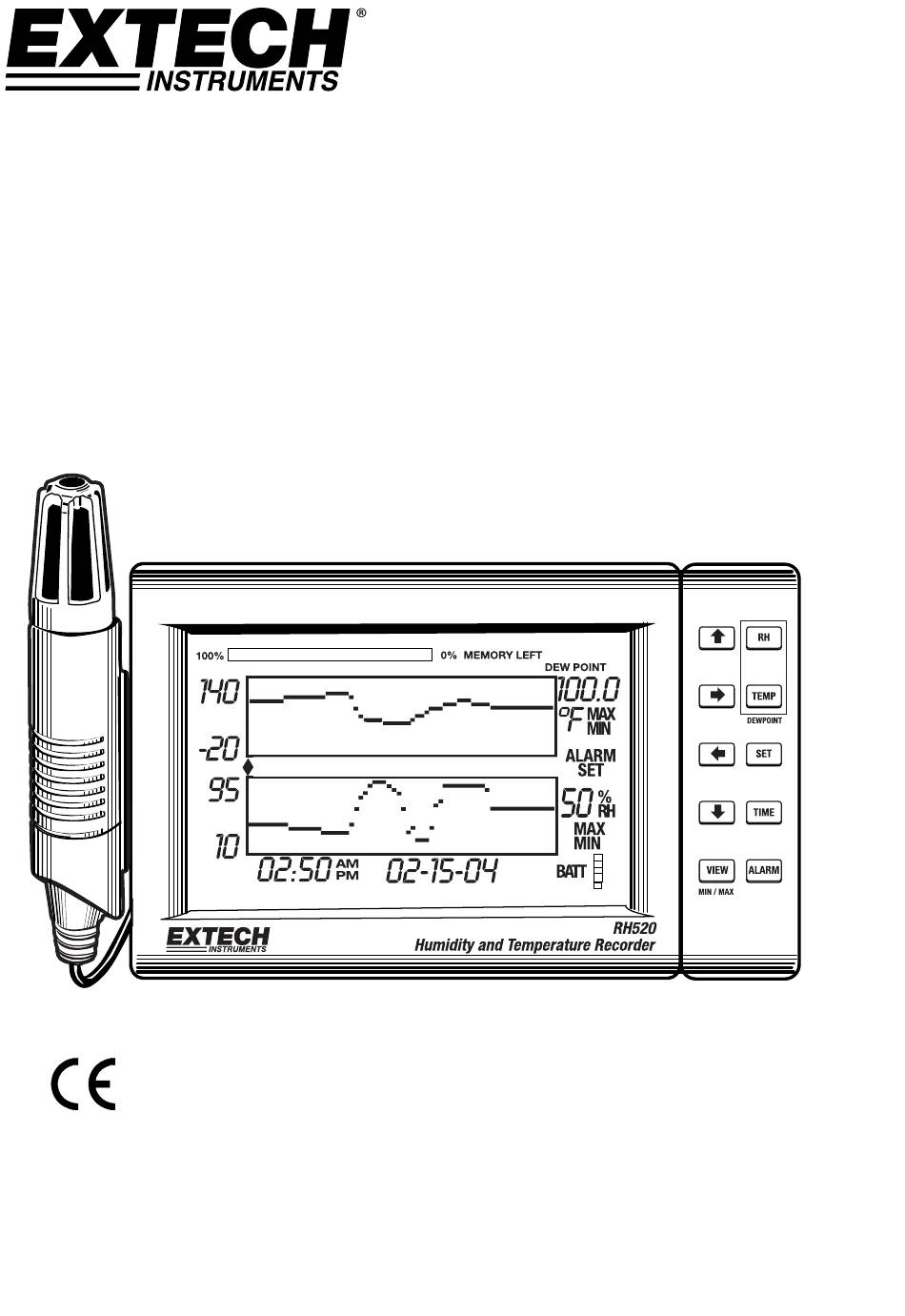

- Page 1 Manuel d’utilisation Indicateur d’Humidité/Température sans papier Modèle RH520A...
-
Page 2: Avertissements
La Mémoire Interne du RH520A peut mémoriser jusqu’à 49 152 mesures, que l’on pourra ensuite transférer sur PC. Une utilisation soigneuse de cet instrument vous apportera des années de service fiable. -
Page 3: Description Du Rh520A
Description du RH520A 1. Capteur 2. Câble du capteur 3. Ecran LCD 4. Clavier inclinable / Support pour table 5. Prise d’interface PC 6. Prise universelle du module d’alarme 7. Prise de l’adaptateur CA 10 11 13 14 8. Bouton DATA RESET (efface les données des mesures et l’historique d’alarme) 9. -
Page 4: Description De L'écran
7. Graphique de mesure de l’Humidité Relative (HR) 8. Affichage de la date 9. Indicateurs de Fonction 10. Affichage numérique de lecture de température 11. Affichage numérique de la lecture de HR 12. Indicateur d’état des piles RH520A-EU-FR v4.4 8/13... - Page 5 Utilisé en même temps que d’autres boutons, pour régler les valeurs d’alarme de Utilisé en même temps que le bouton TEMP, sert à afficher le Point de Rosée Les bouton droite, gauche, bas et haut, servent à faire défiler les données et à naviguer sur l’écran RH520A-EU-FR v4.4 8/13...
- Page 6 GUIDE RAPIDE DU CLAVIER (SE TROUVE AUSSI À L’ARRIÈRE DU BOÎTIER DU RH520A) Bouton Fonction Combinaisons Secondes / Alternatives VIEW Sélectionne le mode à visualiser Modes de visualisation : Normal, TEMPmax, HRHmax, TEMPmin, HRmin Enregistre les nouveaux réglages Visualisation à annuler, quitter le mode TOUCHES FLÈCHES...
-
Page 7: Démarrage
La sonde est fixée au mesureur par un câble d’un mètre de long, et peut être utilisé rangé dans le support du RH520A ou à distance. Le câble de la sonde peut être facilement étendu avec un câble RJ45 et un inverseur de connexion. -
Page 8: Programmer Le Rh520A
Programmer le RH520A RÉGLER L’HEURE ET LA DATE 1. Depuis la Vue Standard, appuyez sur les boutons SET et TIME simultanément. 2. L’indicateur SET apparaît. 3. Utilisez les boutons flèches HAUT et BAS pour régler l’heure. 4. Utilisez les boutons flèches GAUCHE et DROIT pour changer les minutes, les heures, le mode AM/PM ou 24 Heures, le jour, le mois et l’année. -
Page 9: Régler La Résolution Verticale Pour L'affichage Graphique De La Hr
9. Appuyez sur VIEW à tout moment pour retourner à la Vue Standard RÉGLER LA FRÉQUENCE D’ÉCHANTILLONAGE D’ENREGISTREMENT La Fréquence d’Echantillonnage est la fréquence a laquelle le RH520A enregistre automatiquement les mesure 1. Appuyez simultanément sur les boutons SET, VIEW et TIME depuis la Vue Standard. -
Page 10: Régler Les Limites D'alarme De Température
Utilisez le bouton ALARME pour basculer entre les limites SUPÉRIEURE et INFÉRIEURE d’alarme. Appuyez sur SET à tout moment pour mémoriser les changements et retourner à la Vue Standard. Appuyez sur VIEW à tout moment pour retourner à la Vue Standard sans mémoriser les changements. RH520A-EU-FR v4.4 8/13... -
Page 11: Modes D'affichage
Modes d’Affichage VUE STANDARD La Vue Standard est l’état de l’écran du RH520A lorsqu’il est allumé. Reportez-vous au schéma de la section description de l’écran de ce manuel pour voir une représentation de la Vue Standard. Pour aller à tout moment à la Vue Standard, appuyez sur le bouton VIEW. Notez que l’écran retourne automatiquement à... -
Page 12: Affichages D'alarme
ALARM, vous retournerez à la Vue Standard. Sur le schéma d’exemple, le RH520A indique une Mode Alarme de température MAX alarme de température élevée (les indicateurs MAX et ALARM sont allumés). -
Page 13: Utiliser L'horloge Pour Classer Par Lectures Enregistrées
Appuyez sur les boutons TEMP et RH simultanément pour voir la lecture du Point de Rosée. L’icône du POINT de ROSËE s’affiche au-dessus de la température. Voir schéma ci-dessous. Appuyez sur VIEW pour retourner au mode Vue Standard. RH520A-EU-FR v4.4 8/13... -
Page 14: Affichage De La Fréquence D'échantillonnage
5. Appuyez sur VIEW pour retourner à la Vue Standard. Fréquence d’échantillonnage en minutes Indicateur MINUTES Affiche combien de temps mettre l’appareil pour finir d’enregistrer en heure: minutes mois/jours/années. Non pas la date actuelle. RH520A-EU-FR v4.4 8/13... -
Page 15: Conditions D'alarme Et Historique De L'alarme
Résolution Verticale du Graphique de Température: -20 à 40oC Résolution Verticale du Graphique de HR. 0 à 100% Limites des Alarmes de TEMP et HR : 0 (inférieure) et 100 (supérieure) Fréquence d’échantillonage : Une (1) lecture enregistrée par minute RH520A-EU-FR v4.4 8/13... -
Page 16: Remplacement Des Piles
3. Refermez bien le compartiment à piles. 4. Le RH520A aura besoin d’une ‘réinitialisation de Programmation’ pour remettre l’écran à zéro. Appuyez sur le bouton RESET situé à l’intérieur du compartiment des piles. “Reset” efface tous les réglages. L’Heure, la Date et l’intervalle de connexion doivent être saisis. Les données de mesure et l’historique de l’alarme, par contre, seront retenus dans la mémoire... -
Page 17: Caractéristiques Techniques
Le module de relais peut être utilisé pour alimenter des dispositifs externes d’alerte ou de commutation lorsque les limites d’alarme programmées sont atteintes. Logiciel Les instructions du logiciel se trouvent sur le disque du logiciel. Copyright © 2013 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. www.extech.com RH520A-EU-FR v4.4 8/13...
