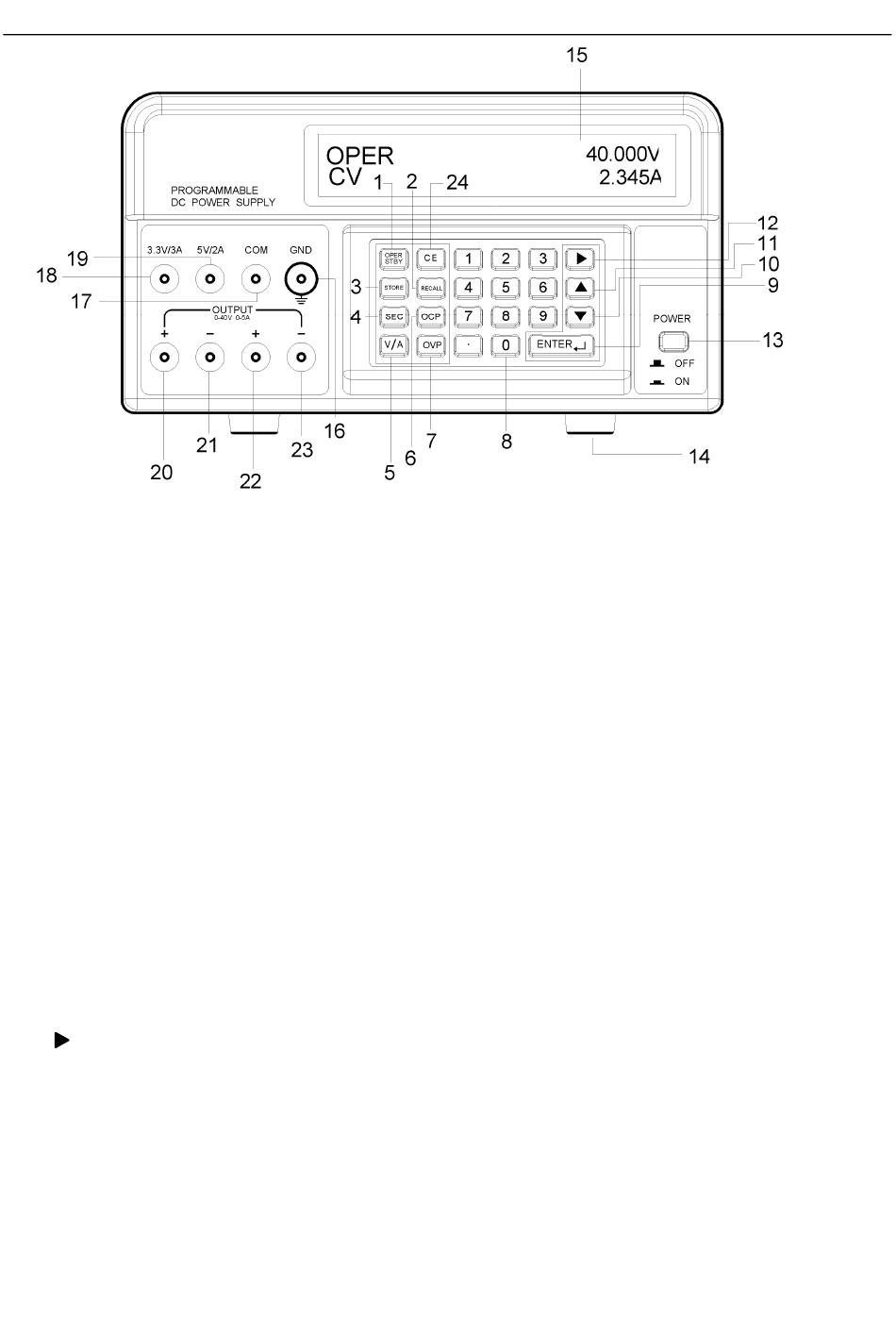

Description du panneau avant
. OPER/STBY : Bouton « En service/En veille » Appuyez sur ce bouton pour activer/désactiver la
1
sortie. Lorsque le bloc est en mode STANDBY (veille) la tension de sortie est de 0 volt.
2. RECALL (Rappel) : Appuyez sur cette touche pour afficher des ensembles de mesures de sortie
stockés ou pour activer le séquençage de test automatique.
3. STORE (Stockage) : Appuyez sur cette touche pour sauvegarder l'ensemble de mesures de
sortie de tension et de courant en cours dans la mémoire de l'appareil. Utilisez les touches
numériques (pas les touches de navigation) pour sélectionner un emplacement de stockage entre
000 et 199 puis appuyez sur ENTER.
4. SEC (Secondes) : Appuyez sur cette touche pour saisir une durée en secondes. Utilisez la
touche ENTER pour confirmer les saisies.
5. V/A (Tension/Courant) : Appuyer sur cette touche pour basculer entre tension (V) et courant (A)
sur l'écran.
6. OCP (Protection contre la surintensité) : Appuyez sur ce bouton pour activer/désactiver la
protection contre la surintensité.
7. OVP (Protection contre la surtension) : Appuyez sur cette touche pour programmer la valeur de la
protection contre la surtension (valeur par défaut : 40 V)
8. Clavier numérique et touche point.
9. ENTER (entrée) : Appuyez sur cette touche pour confirmer les entrées.
10. ▼ (Touche de navigation vers le bas) : Appuyez sur cette touche pour faire diminuer une valeur
de programmation.
11. ▲ (Touche de navigation vers le haut) : Appuyez sur cette touche pour faire augmenter une
valeur de programmation.
12.
(Touche de navigation vers la droite) : Appuyez sur cette touche pour déplacer le curseur vers
un nouvel emplacement sur une ligne.
13. POWER ON/OFF (Mise hors/ sous tension) : Appuyez sur cette touche pour allumer ou éteindre
le bloc.
14. Pieds en caoutchouc.
15. Écran à matrice active.
16. GND (Terre) : Borne de terre (connectée à la masse de l'appareil).
17. COM : Borne commune aux sorties à 3,3 V et 5 V.
18. 3,3 V/3 A : Borne positive pour la sortie à 3,3 V. Si le courant tiré est supérieur à 3 A, la sortie
sera inférieure aux 3,3 V indiqués.
3
382280-EU-FR v1.9 07/13
