19. 5 V/2 A : Borne positive pour la sortie à 5 V. Si le courant tiré est supérieur à 2 A, la sortie sera
inférieure aux 5 V indiqués.
20. Borne positive pour la sortie à 40 V DC/5 A DC. Cette borne est reliée physiquement à la borne
22. Pour une précision optimale, utilisez la borne 21 (pas la borne COM) comme borne négative.
Remarque : les bornes 21, 23 et COM sont reliées.
21. Borne négative pour la sortie à 40 V DC/5 A DC (borne 20).
22. Borne positive pour la sortie à 40 V DC/5 A DC. Cette borne est reliée physiquement à la borne
20. Pour une précision optimale, utilisez la borne 23 (pas la borne COM) comme borne négative.
23. Borne négative pour la sortie à 40 V DC/5 A DC (borne 22).
24. CE (Effacer entrée) : Appuyez sur cette touche pour effacer une entrée de programmation.
Mise en route
Préparation en vue de l'utilisation
1. Placez le bloc sur une surface plane.
2. Sélectionnez la tension d'entrée en utilisant le
commutateur situé à l'arrière du bloc (voir diagramme
ci-dessus).
3. Veillez à ce que les côtés et l'arrière de l'appareil ne
soient pas bloqués. Laissez un espace d'au moins 5
cm (2 pouces) autour du bloc, afin d'assurer une
ventilation adéquate de l'appareil.

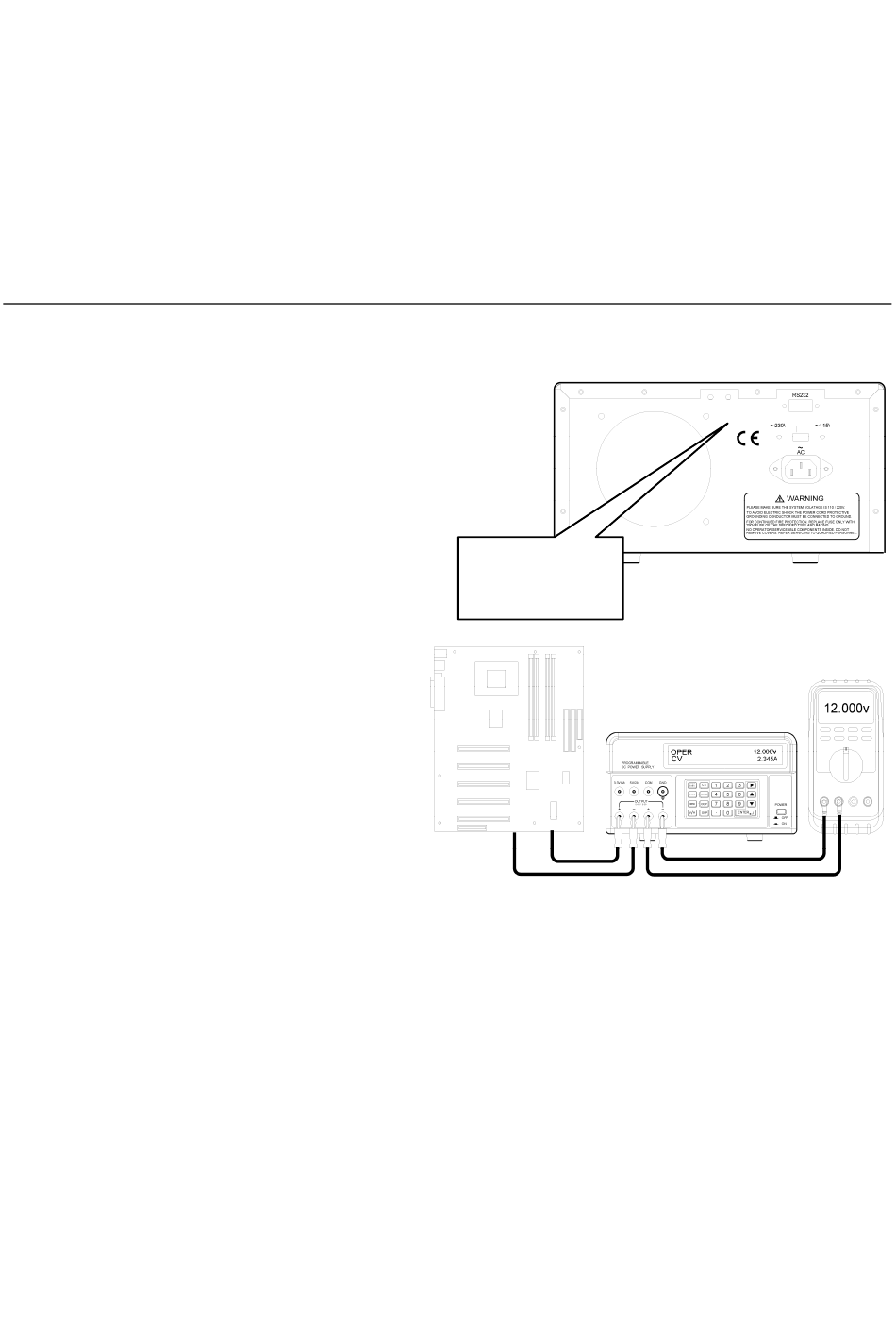

Diagramme de la configuration de test de
base
Paramétrage de la tension et du courant de sortie.
REMARQUE : Les sorties fixes à 3,3 V et 5 V sont toujours actives lorsque l'appareil est sous tension.
REMARQUE : Le bloc d'alimentation passe en mode veille (STBY) lors l'appareil est mis sous tension.
Les valeurs de sorties, la temporisation et la protection contre la surtension sont identiques à
ce qu'elles étaient avant que l'appareil ait été mis hors tension.
1. Connectez la sortie du bloc d'alimentation au circuit ou à l'appareil testé avant d'appuyer sur le
bouton OPER/STBY.
2. Vérifiez que les paramètres de tension et de courant de sortie affichés sont bien ceux désirés.
3. Pour modifier les valeurs de tension ou de courant, utilisez le bouton V/A pour déplacer le
curseur trait vers le premier chiffre de l'affichage de tension ou de courant, entrez la valeur
directement à partir du clavier numérique puis appuyez sur ENTER ou :
a.
A l'aide du bouton V/A, déplacez le curseur trait vers la tension ou le courant,
b.
Utilisez la touche de navigation vers la droite pour sélectionner le chiffre à modifier,
Sélecteur de
tension de
secteur
4
382280-EU-FR v1.9 07/13
