B: Instructions de fonctionnement:
B-1: Allumez l'appareil appuyant sur touche POWER, et ensuite, appuyez sur la touche 1Φ
3Φ pour sélectionner le système 3Φ 4W, le nom sélectionné du système apparaîtra
dans la partie inférieure gauche de l'écran 2.
B-2: Connectez la tension de la ligne L1, L2, L3 et Vn a V1, V2, V3 et les terminaux N de
l'appareil.
B-3: Connectez le conducteur du CP-1200(A1), CP-1200(A2), CP-1200(A3) à A1, A2, A3 comme
sur l'écran 1.
B-4: Connectez les sorties du mesureur de pince CP-1200(A1), CP-1200(A2), CP-1200(A3) aux
terminaux A1, A2, A3 de l'appareil.
B-5: Les facteurs de mesure associés apparaissent sur l'écran; pour plus d'information sur
l'instruction du facteur, s'il vous plaît, consultez l'annexe (5-11, page 49).

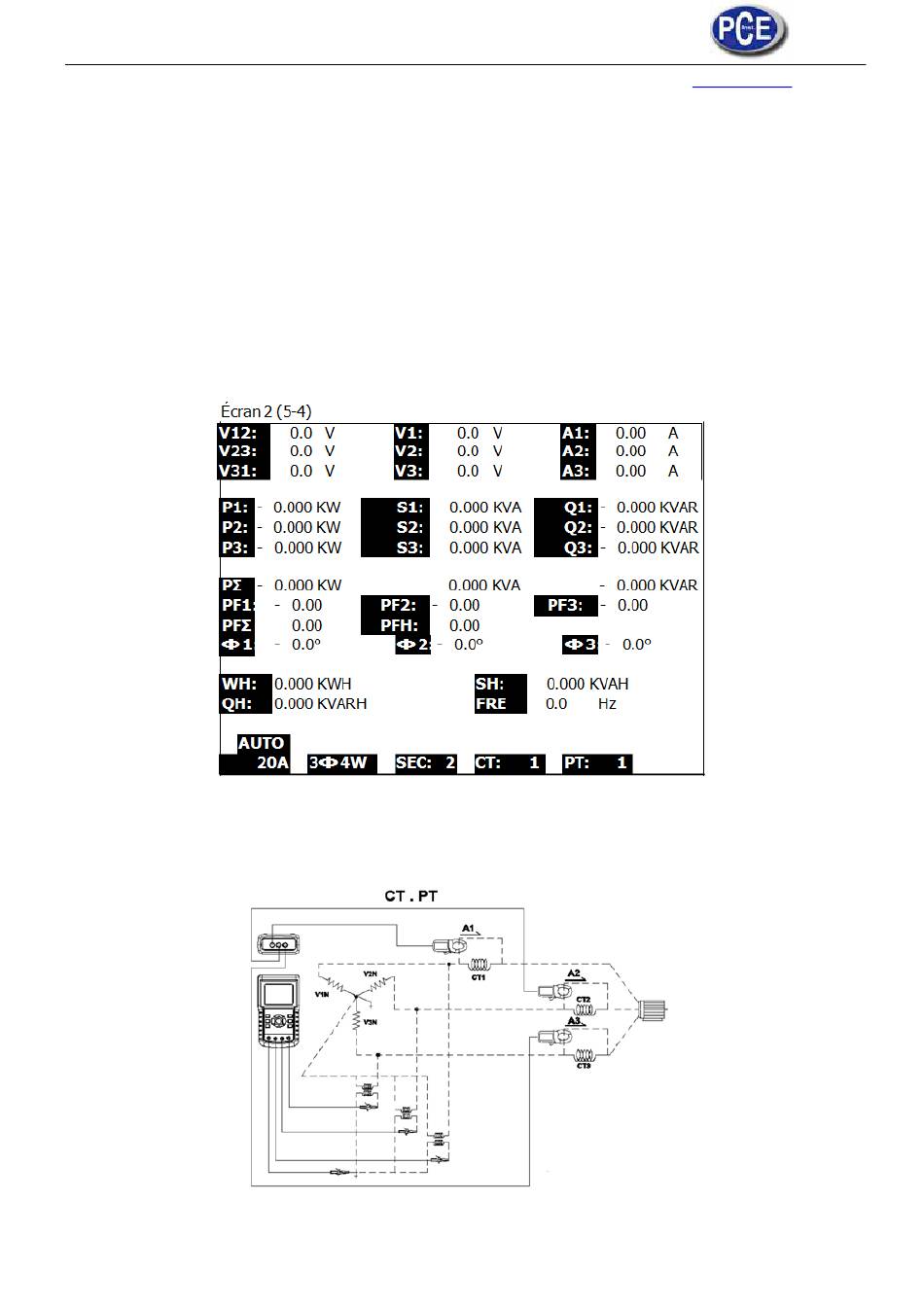

5.5 La mesure CT et PT
A: Diagramme
Notice d'emploi
Écran 1 (5-5)
36
