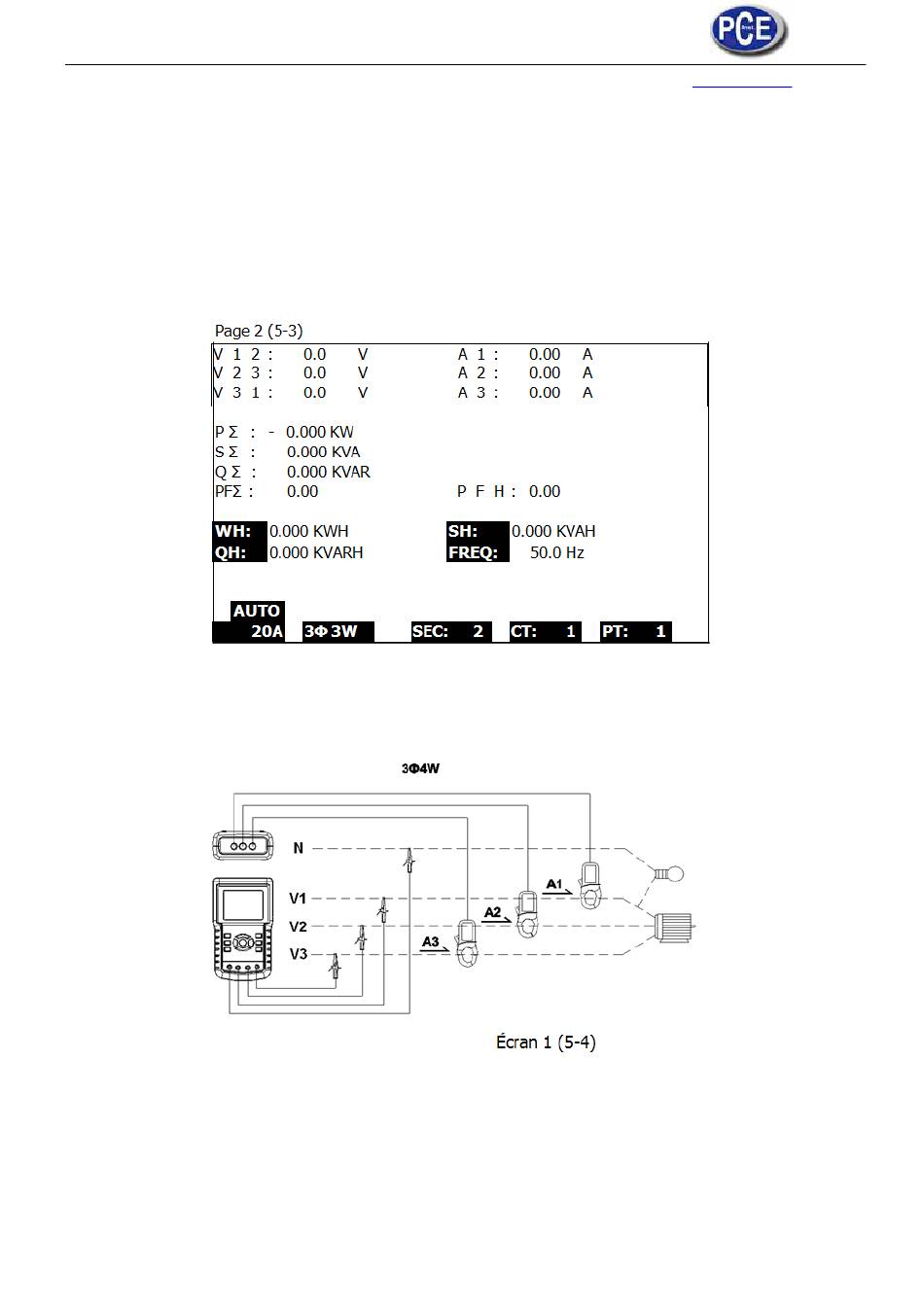

B: Instructions de fonctionnement:
B-1: Allumez l'appareil appuyant sur la touche POWER, et ensuite, appuyez sur la touche 1Φ
3Φ pour sélectionner le système 3Φ 3W, le nom sélectionné du système apparaîtra
dans la partie inférieure gauche de l'écran 2.
B-2: Connectez la tension de la ligne L1, L2 et L3 aux terminaux V1, V2 et V3 de l'appareil.
B-3: Connectez le conducteur de CP-1200(A1), CP-1200(A2), CP-1200(A3) à A1, A2, A3
comme sur l'écran 1.
B-4: Connectez les sorties du mesureur de pince CP-1200(A1), CP-1200(A2), CP-1200(A3)
aux term inaux A1, A2, A3 de l'appareil.
B-5: Les facteurs de mesure apparaîtront sur l'écran; pour plus d'information sur l'instruction du
facteur, s'il vous plaît, consultez l'annexe 1 (5-11, page 49)
5-4 Mesure 3Φ 4W (trois phases pour quatre câbles)
A: Diagramme
