Guide d'installation et d'utilisation
DANGER
!
En cas d'odeur de gaz :
1. Couper l'alimentation en gaz de l'appareil.
2. Éteindre toute flamme nue.
3. Si l'odeur persiste, se tenir éloigné de l'appareil
et communiquer immédiatement avec le
fournisseur de gaz ou le service d'incendie.
AVERTISSEMENT
!
Une installation, un réglage, une modification,
une réparation ou un entretien incorrects peuvent
entraîner des dommages matériels, des blessures
ou la mort. Lire attentivement les instructions
d'installation, d'utilisation et d'entretien avant
d'installer ou de réparer cet appareil.
INSTALLATEUR : Laisser ce manuel à proximité de l'appareil.
CONSOMMATEUR : Conserver ce manuel à des fins de consultation ultérieure.
Vos commentaires sont précieux !
Votre contribution aide à créer des produits
et des expériences encore meilleurs.
Transmettez de la chaleur et laissez
un commentaire.
dimplex.com/sharethewarmth
DANGER
!
Éviter de conserver ou d'utiliser de l'essence
ou d'autres gaz et liquides inflammables à
proximité de cet appareil ou de tout autre
appareil.
Une bouteille de propane liquide qui n'est
pas raccordée en vue de son utilisation ne
doit pas être entreposée à proximité de cet
appareil ou de tout autre appareil.
AVERTISSEMENT
!
POUR UNE UTILISATION À
L'EXTÉRIEUR SEULEMENT.
L'appareil doit être protégé de la pluie.

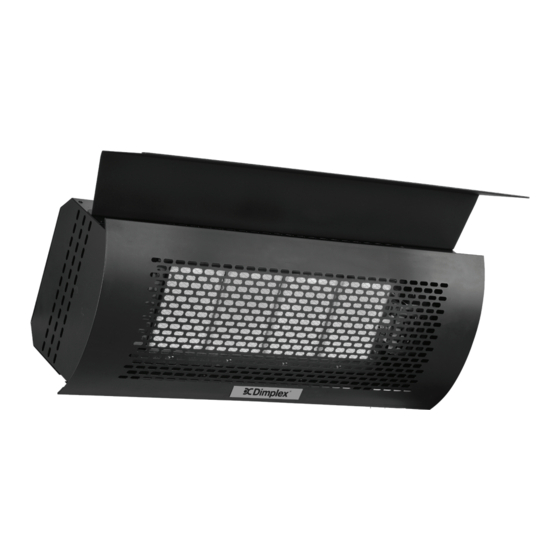

Modèle
DGR32WNG
5014095
7216460100R00
Publicité
Table des Matières
Manuels Connexes pour Dimplex DGR32WNG
Sommaire des Matières pour Dimplex DGR32WNG
- Page 1 Modèle DGR32WNG Guide d’installation et d’utilisation 5014095 DANGER DANGER En cas d'odeur de gaz : Éviter de conserver ou d’utiliser de l’essence ou d’autres gaz et liquides inflammables à 1. Couper l'alimentation en gaz de l'appareil. proximité de cet appareil ou de tout autre 2.
-
Page 2: Table Des Matières
Pour découvrir la gamme complète de produits Dimplex, visiter www.dimplex.com Conventions utilisées dans ce manuel : NOTE : Marches à... -
Page 3: Bienvenue
Modèle 65mm x 95mm Numéro de série Glen Dimplex Americas Ltd 1367 Industrial Rd , Cambridge, ON, N3H 4W3, Canada Outdoor Radiant Gas Heater MODEL NO: DGR32WNG... -
Page 4: Consignes De Sécurité
Ne pas utiliser le radiateur au gaz si le tuyau semble endommagé. Communiquer avec le Service d’assistance technique de Dimplex pour obtenir un tuyau de rechange autorisé. www.dimplex.com... - Page 5 La pression de la rampe d'alimentation en gaz doit être régulée à 4 po CE à l'aide du régulateur fourni. Pièces de rechange Utiliser seulement des pièces de rechange Dimplex. L'utilisation de toute pièce qui n'est pas une pièce de rechange Dimplex peut être dangereuse et annulera la garantie du produit.
- Page 6 Au total, au moins 30 % de est ouverte sur la surface murale restante le côté est ouverte et dégagée Figure 1e – Exemple d'espace extérieur 5 Espace partiellement fermé doté d'un toit et de plus de deux murs www.dimplex.com...
-
Page 7: Spécifications Techniques
Spécifications techniques Modèle DGR32WNG Type d'appareil de chauffage Radiateur infrarouge mural extérieur au gaz naturel Type de gaz Gaz naturel Pression au point de test 1,00 kPa Consommation nominale de 31 500 BTU/hr Taille de l'injecteur 1,40 mm*4 Filetage NPT femelle 1/2 po Raccord du tuyau Le radiateur est livré... -
Page 8: Contenu De L'emballage
Déflecteur de chaleur Support de montage Cordon noir Cordon rouge Quincaillerie Vis à tête cylindrique bombée M6 x 10 mm Vis à tête cylindrique bombée M5 x 10 mm Goupille 6 x 150 mm Boulon M6 x 150 mm Goupille fendue en forme de R Écrou à oreilles M6 Tournevis Pile AA www.dimplex.com... -
Page 9: Accessoires
Accessoires Communiquer avec le détaillant pour acheter ces accessoires s'ils sont requis pour l'installation. Image Article Description Bouclier thermique protecteur DGRSHIELD pour une sécurité accrue pour les installations à faible dégagement Support de montage au plafond DGRPOLE-WM pour la suspension du radiateur au plafond à... -
Page 10: Installation
Figure 2 montre les dégagements requis autour du radiateur. Toutes les dimensions indiquées sont des valeurs minimales. Figure 2 20 po 500 mm 40 po 40 po 12 po 1016 mm 1016 mm 300 mm Largeur du radiateur: 25 1/2 po 650 mm avec accessoire DGRSHIELD (vendu séparément) 79 po 2000 mm www.dimplex.com... -
Page 11: Outils Requis
Installation Lire et appliquer les instructions de préassemblage suivantes : 1. L'aide d'une autre personne pourrait être nécessaire pour manipuler le radiateur et d'autres pièces volumineuses et lourdes. 2. Ouvrir l'emballage et retirer la boîte de pièces et les matériaux d'emballage. Déposer une feuille de carton sur le sol et l'utiliser comme surface de travail afin de protéger le plancher et les pièces du radiateur contre les rayures. -
Page 12: Installer Le Déflecteur De Chaleur
1. Insérer la pile dans le compartiment à pile. Figure 5 Fixer le tuyau régulateur 1. Fixer le tuyau régulateur au radiateur à l'aide ×2 de 2 pièces de quincaillerie B. NOTA : Le régulateur avec tuyau peut être fixé sur le côté gauche ou droit du panneau arrière. ×2 www.dimplex.com... -
Page 13: Fixer Le Support De Montage Mural
Installation Figure 6 Fixer le support de montage mural NOTA : Si l'appareil est installé au plafond à l'aide de l'accessoire DGRPOLE (vendu séparément), passer cette étape. 1. Fixer le support de montage mural au mur à l'aide de 6 attaches (non comprises). S'assurer d'utiliser le matériel de montage qui convient au matériau du mur. -
Page 14: Utilisation
Raccord comme indiqué dans la Figure 10. vertical Tuyau, gaz naturel 2. Relier l'autre extrémité du tuyau (raccord mâle) à la conduite d'alimentation en gaz du domicile. Lire Écrou et suivre les consignes de sécurité relatives au gaz tournant naturel. www.dimplex.com... -
Page 15: Vérification De La Présence De Fuites De Gaz
Utilisation AVERTISSEMENT • Le fait de ne pas lire et suivre les instructions d'utilisation pourrait entraîner un incendie ou une explosion et causer des blessures graves, voire mortelles, ou des dommages matériels. • Si une fuite de gaz ne peut être empêchée en resserrant les raccords, couper l'alimentation en gaz à la source, retirer la conduite de gaz du radiateur et téléphoner au Service d’assistance technique ou au fournisseur de gaz pour obtenir de l'aide. -
Page 16: Instructions D'allumage Du Radiateur
1. Tirer sur le cordon noir (arrêt) (Figure 14). Un déclic sera audible. 2. Si le radiateur ne s'éteint pas, répéter la première étape. 3. Éteindre la source d'approvisionnement en gaz. 4. Lorsque le radiateur n'est pas utilisé, éteindre la source d'approvisionnement en gaz. www.dimplex.com... -
Page 17: Entretien
Entretien AVERTISSEMENT • Retirer la bouteille de propane avant le nettoyage ou l'entretien de l'appareil. • Ne pas essayer de nettoyer le radiateur ni d'en faire l'entretien pendant qu'il fonctionne. S'assurer que le radiateur est éteint et qu'il a refroidi avant de le nettoyer. •... -
Page 18: Dépannage
Vérifier la pression du gaz Ajuster, au besoin Vérifier l'injecteur Nettoyer, au besoin Vérifier s'il a de la poussière La flamme est jaune. Nettoyer, au besoin sur le brûleur Vérifier que les orifices du Nettoyer, au besoin brûleur ne sont pas obstrués www.dimplex.com... -
Page 19: Garantie
La présente garantie limitée ne couvre pas les produits qui SES GESTIONNAIRES OU SES AGENTS NE POURRONT ont été réparés (sauf par Glen Dimplex Americas ou ses EN AUCUN CAS ÊTRE TENUS RESPONSABLES ENVERS représentants de service autorisés) ou autrement modifiés. - Page 20 Transmettez de la chaleur et laissez un commentaire. dimplex.com/sharethewarmth 1-888-346-7539 | www.dimplex.com Dans le cadre de notre politique d’amélioration continue de nos produits, nous nous réservons le droit de modifier les spécifications sans préavis. UNE MARQUE DE GLEN DIMPLEX AMERICAS © 2021 Glen Dimplex Americas...
