- Page 1 Belgique (Deutsche Anleitung auf Anfrage erhältlich) Notice d'installation, d'utilisation et d'entretien Tableau de commande HMI S-Control...
- Page 2 Cher client, Merci d'avoir fait l'acquisition de cet appareil. Nous vous invitons à lire attentivement la présente notice avant d'utiliser votre appareil. Conservez ce document dans un en droit adapté afin de pouvoir vous y référer ultérieurement. Pour garantir un fonctionnement sûr et efficace, nous vous recom mandons de procéder régulièrement aux opérations d'entretien nécessaires.
-
Page 3: Table Des Matières
Table des matières Table des matières Consignes de sécurité ................4 Responsabilités . -
Page 4: Consignes De Sécurité
1 Consignes de sécurité Consignes de sécurité Responsabilités 1.1.1 Responsabilité du fabricant Nos produits sont fabriqués dans le respect des exigences des différentes directives applicables. Ils sont de ce fait livrés avec le marquage tous les documents nécessaires. Ayant le souci de la qualité de nos pro duits, nous cherchons en permanence à... -
Page 5: Propos De Cette Notice
2 A propos de cette notice A propos de cette notice Documentation complémentaire Ce manuel fait partie du pack de documentation fourni avec la chaudière. Symboles utilisés 2.2.1 Symboles utilisés dans la notice Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. -
Page 6: Caractéristiques Techniques
3 Caractéristiques techniques Caractéristiques techniques Homologations 3.1.1 Directives Le présent produit est conforme aux exigences des directives européen nes et normes suivantes : 2006/95/CE Directive Basse Tension 2004/108/CE Directive Compatibilité Électromagnétique 7616141 - v.04 - 01092016... -
Page 7: Description Du Tableau De Commande

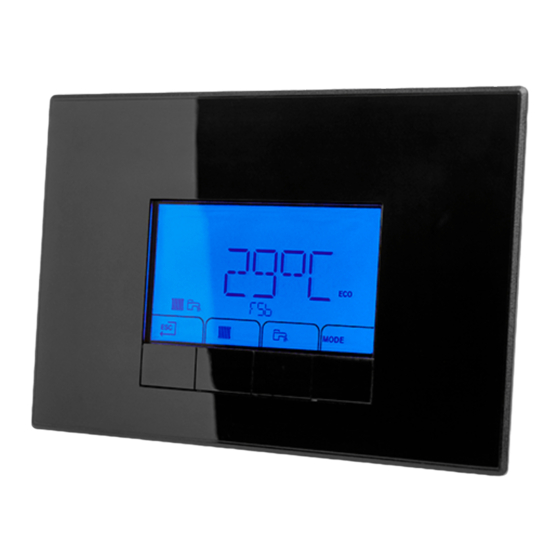

4 Description du tableau de commande Description du tableau de commande Description des touches Fig.1 Touches du tableau de commande 1 Touche ECHAP ( ) ou 2 Touche des températures chauffage 3 Touche des températures d’eau chaude sanitaire 4 Touche ou VALIDATION ( 4.1.1 Fonctions des touches Fig.2... -
Page 8: Mise En Service
5 Mise en service Mise en service Mise sous tension du tableau de commande Le tableau de commande HMI S-control est prêt à fonctionner dès que la chaudière est allumée. Le programme de démarrage se lance et ne peut pas être interrompu. -
Page 9: Utilisation
6 Utilisation Utilisation Utilisation du tableau de commande 6.1.1 Navigation dans les menus Fig.3 Activation de l'écran 1. Appuyer sur n'importe quelle touche pour activer l'écran. L'afficheur principal indiquant l'heure et la date s'allume. MW-3000377-01 Fig.4 Accès aux menus 2. Appuyer sur les deux touches de droite simultanément pour accéder au niveau du menu. -
Page 10: Réglage De L'heure Et De La Langue
6 Utilisation Réglage de l'heure et de la langue Remarque En premier lieu, avant d'utiliser le tableau de commande, définir la langue, puis l'heure, le jour et la date. 6.2.1 Réglage de la langue 1. Naviguer dans le menu Utilisateur. Fig.11 Accéder au menu Utilisateur 2. -
Page 11: Arrêt
6 Utilisation Fig.21 Modification de l'heure 6. Appuyer sur la touche pour modifier l'heure. 7. Appuyer sur la touche pour confirmer la valeur. 8. Appuyer sur la touche à plusieurs reprises pour accéder aux au tres options du menu. 9. Appuyer deux fois sur la touche pour revenir à... -
Page 12: Réglages
7 Réglages Réglages Paramètres du tableau de commande Tab.3 Réglages d’usine Paramètre Description Plage de réglage HMI S- control Réglage de l'ÉCLAIRAGE 0 = arrêt du rétro-éclairage après 3 minutes 1 = le rétro-éclairage reste actif Réglage de la LANGUE EN, FR, DE, NL, IT, ES, PL, PT Réglage du CONTRASTE 0 à... -
Page 13: Modification De La Température De Départ Du Chauffage Central
7 Réglages Fig.32 Retour à l'affichage principal 7. Appuyer deux fois sur la touche pour revenir à l’affichage princi pal. MW-3000311-01 7.2.2 Modification de la température de départ du chauffage cen tral Fig.33 Sélection de la température de dé 1. Appuyer une fois sur la touche pour sélectionner la température part de départ du chauffage central. -
Page 14: Réglage De La Programmation Horaire
7 Réglages 7.2.4 Réglage de la Programmation horaire Remarque Activer la Programmation horaire en modifiant le paramètre de 1 (= fonctionnement manuel) à 0 (= Programmation horai re). 1. Naviguer dans le menu Compteur. Fig.43 Accès au menu Compteur 2. Appuyer sur la touche pour ouvrir les menus Heures de fonc... -
Page 15: Modification Des Paramètres Installateur
7 Réglages MARCHE Température Confort ARRÊT Température plus basse la nuit 9. Répéter les étapes 3 et 5 pour définir les durées de commutation (S1 à S6) et les états correspondants (C1 à C6). 10. Appuyer sur la touche pour revenir à l’affichage principal. Exemple : Horaire lundi... -
Page 16: Réglage De La Puissance Maximum Pour Le Chauffage Central
7 Réglages Fig.54 Validation de la sélection 6. Appuyer sur la touche pour confirmer la sélection. MW-3000336-01 Fig.55 Modification valeur 7. Appuyer sur la touche pour modifier la valeur du paramètre. MW-3000337-01 Fig.56 Validation de la nouvelle valeur 8. Appuyer sur la touche pour confirmer la nouvelle valeur du pa... -
Page 17: Réinitialisation Des Messages D'entretien
7 Réglages Fig.62 Sélection des réglages d'usine 5. Rester appuyé sur la touche jusqu'à ce que s'affiche. MW-3000342-01 Fig.63 Premiers réglages d'usine CN1 6. Appuyer sur la touche pour ouvrir les premiers réglages d'usine MW-3000343-01 Fig.64 Modification de la valeur CN1 7. -
Page 18: Activation Du Menu Du Mode Manuel
7 Réglages Fig.73 La pleine charge est alors réglée. 2. Appuyer deux fois sur la touche . La chaudière fonctionne mainte nant à pleine charge. Attendre que apparaisse sur l'affi cheur. Un grand triangle s'affiche à côté du symbole représentant une flamme en haut à... -
Page 19: Exécution De La Fonction De Détection Automatique
7 Réglages Fig.83 Affichage des paramètres SCB-01 7. Rester appuyé sur la touche jusqu'à ce que le paramètre requis s'affiche. MW-3000310-01 Fig.84 Validation de la sélection 8. Appuyer sur la touche pour confirmer la sélection. MW-3000333-01 Fig.85 Modification valeur 9. Appuyer sur la touche pour modifier la valeur du paramètre. -
Page 20: Lecture Des Valeurs Actuelles
7 Réglages Lecture des valeurs actuelles 1. Naviguer dans le menu Information. Fig.92 Accès au menu Information 2. Appuyer sur la touche pour ouvrir le menu Information. Remarque Le menu Information n’est accessible que si l’icône clignote. MW-3000306-01 Fig.93 Affichage des Informations 3. - Page 21 7 Réglages État Chaudière arrêtée (fin de la demande de chaleur) Arrêt commande Blocage Verrouillage Mode Cheminée Manuel Protection antigel Mode Réinitialisation de la chaudière Tab.6 Numéros de sous-état Sous-état Mode Veille Anti court-cycle Démarrer la pompe (externe) Ouverture du clapet des fumées/de la vanne gaz externe Augmentation de la vitesse du ventilateur Préventilation Attente du signal d'activation...
-
Page 22: Lecture De La Pression Hydraulique Et De La Température De Départ
7 Réglages Lecture de la pression hydraulique et de la température de départ Fig.95 Affichage de la pression hydraulique 1. Appuyer une fois sur la touche de gauche pour afficher la pression et de la température de départ hydraulique et la température de départ actuelles. La pression hydraulique et la température de départ s'affichent à... - Page 23 7 Réglages Paramètre Description Unité Nombre d'heures de fonctionnement pour l'ECS Nombre de faux démarrages – Nombre de démarrages du brûleur – Durée de la perte de flamme – Réinitialisation des heures d'entretien – (1) Ce paramètre n'est visible qu'au niveau installateur. 7616141 - v.04 - 01092016...
-
Page 24: En Cas De Dérangement
8 En cas de dérangement En cas de dérangement Blocage Un mode de blocage (temporaire) est un état de la chaudière, résultant d'un état anormal. Un code de blocage (par exemple ) accom pagné du symbole s'affiche. Le boîtier de commande essaie de redé marrer la chaudière à... -
Page 25: Verrouillage
8 En cas de dérangement Code de blocage Description Sonde de la température de départ au-delà de la plage normale (thermostat limite haute) : Mauvaise connexion : vérifier le câblage et les connecteurs. Sonde mal installée : vérifier si la sonde a été montée correctement Sonde défectueuse : remplacer la sonde Absence de débit ou débit insuffisant : Contrôler la circulation (sens, pompe, vannes) -
Page 26: Codes De Défaut
Remarque Ce code de défaut est nécessaire pour trouver rapidement et cor rectement la cause de l'erreur et pour obtenir une assistance de la part de Remeha. Appuyer sur la touche pendant deux secondes. Si le code de défaut continue à apparaître, rechercher la cause dans le tableau des erreurs et appliquer la solution. - Page 27 8 En cas de dérangement Code de défaut Description Entrée de blocage active : Cause externe : éliminer la cause externe Mauvais réglage des paramètres : vérifier les paramètres Interruption du CSU : Mauvaise connexion : vérifier le câblage et les connecteurs. CSU défectueux : remplacer le CSU Erreur de communication avec la carte électronique de sécurité...
-
Page 28: Avertissement
8 En cas de dérangement Code de défaut Description Ventilateur défaillant : Mauvaise connexion : vérifier le câblage et les connecteurs. Le ventilateur fonctionne quand il ne faut pas : vérifier que le tirage de la cheminée n'est pas ex cessif Défaut du ventilateur : remplacer le ventilateur Défaut de la vanne de gaz :... -
Page 29: Lire L'historique Des Erreurs
8 En cas de dérangement 8.4.1 Lire l'historique des erreurs 1. Naviguer dans le menu Erreur. Fig. Accès au menu des Dérangements 2. Appuyer sur la touche pour ouvrir le menu Erreur. Remarque Le menu des Dérangements n’est accessible que si l’icône cli... - Page 30 8 En cas de dérangement 7616141 - v.04 - 01092016...
- Page 31 © Copyright Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. Sous réserve de modifications.
- Page 32 Uw leverancier / Votre fournisseur / Ihr Lieferant: 7616141 - v.04 - 01092016 7616141...
