(Deutsche Anleitung auf Anfrage erhältlich)
Manuel d'installation et d'entretien
Tableau de commande

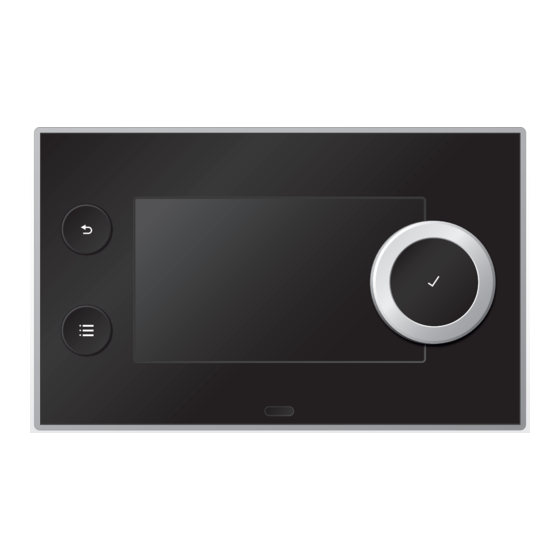

HMI T-control

Publicité

Table des Matières
loading

Sommaire des Matières pour REMEHA HMI T-control

  • Page 1 Belgique (Deutsche Anleitung auf Anfrage erhältlich) Manuel d’installation et d’entretien Tableau de commande HMI T-control...
  • Page 2 Cher client, Merci d'avoir fait l'acquisition de cet appareil. Nous vous invitons à lire attentivement la présente notice avant d'utiliser votre appareil. Conservez ce document dans un en­ droit adapté afin de pouvoir vous y référer ultérieurement. Pour garantir un fonctionnement sûr et efficace, nous vous recom­ mandons de procéder régulièrement aux opérations d'entretien nécessaires.
  • Page 3: Table Des Matières

    Table des matières Table des matières Consignes de sécurité ................4 Responsabilités .
  • Page 4: Consignes De Sécurité

    1 Consignes de sécurité Consignes de sécurité Responsabilités 1.1.1 Responsabilité du fabricant Nos produits sont fabriqués dans le respect des exigences des différentes directives applicables. Ils sont de ce fait livrés avec le marquage tous les documents nécessaires. Ayant le souci de la qualité de nos pro­ duits, nous cherchons en permanence à...
  • Page 5: Propos De Cette Notice

    2 A propos de cette notice A propos de cette notice Documentation complémentaire Ce manuel fait partie du pack de documentation fourni avec la chaudière. Symboles utilisés 2.2.1 Symboles utilisés dans la notice Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières.
  • Page 6: Caractéristiques Techniques

    3 Caractéristiques techniques Caractéristiques techniques Homologations 3.1.1 Directives Le présent produit est conforme aux exigences des directives européen­ nes et normes suivantes : 2006/95/CE Directive Basse Tension 2004/108/CE Directive Compatibilité Électromagnétique 7635787 - v.01 - 01092016...
  • Page 7: Description Du Tableau De Commande

    4 Description du tableau de commande Description du tableau de commande Description des touches Fig.1 Touche du tableau de commande 1 Bouton rotatif/poussoir : Tourner pour sélectionner un menu ou un paramètre Appuyer pour valider la sélection 2 Affichage du menu actuel 3 Témoin de défaut (visible uniquement si un défaut a été...
  • Page 8: Mise En Service

    5 Mise en service Mise en service Programme de démarrage Immédiatement après l'activation du tableau HMI T-control, le message Bienvenue apparaît à l'écran et le programme de démarrage commence. Une fois le programme de démarrage terminé, la date et l'heure appa­...
  • Page 9: Utilisation

    6 Utilisation Utilisation Utilisation du tableau de commande 6.1.1 Naviguer dans les options du menu Fig.2 Utilisation des boutons sur la régula­ 1. Tourner le bouton pour sélectionner les menus disponibles. tion Remarque En fonction des appareils, des cartes électroniques, des sondes et des zones connectés, le tableau de commande affiche automati­...
  • Page 10 6 Utilisation Tab.4 Options du menu disponibles dans le menu Installateur Icône Menu Configuration de l'installation Affichage des erreurs Message d'entretien Menu mise en service Menu Configuration Menu Service avancés Information de version Remarque En fonction des appareils, des cartes électroniques, des sondes et des zones connectés, le tableau de commande affiche automati­...
  • Page 11: Réglages

    7 Réglages Réglages Paramètres du tableau de commande Tab.5 Réglages d’usine Paramètre Affichage texte Plage de réglage HMI T-control AP050 Heure 01/01/1984 00:00 AP081 Device short name AP082 Enable Daylight save 0 = Off 1 = On Modifier les paramètres au niveau utilisateur 7.2.1 Réglages des groupes (zones)
  • Page 12: Réglage Du Programme De Vacances D'un Groupe (Zone)

    7 Réglages Fig.5 Étape 3 3. Sélectionner le jour à l'aide du bouton rotatif , puis appuyer sur le bouton pour confirmer la sélection. Dimanche AD-0001249-fr-FR-01 Fig.6 Étape 4 4. Sélectionner la première heure de commutation à l'aide du bouton rotatif , puis appuyer sur le bouton pour confirmer la sélection.
  • Page 13: Réglage De La Température Dans La Programmation Horaire

    7 Réglages Les heures de début et de fin d'un programme de vacances peuvent être réglées, ainsi que la température requise pour cette période. Le program­ me de vacances défini peut également être supprimé ici. Régler la date de début comme suit : Fig.17 Étape 1 1.
  • Page 14: Modification Provisoire De La Température Ambiante

    7 Réglages Les activités avec des températures définies apparaissent à l'écran : Sommeil Maison Ailleurs Matin Soirée Habitude 2. Sélectionner l'activité requise à l'aide du bouton rotatif , puis ap­ puyer sur le bouton pour confirmer la sélection. Les températures apparaissent à l'écran. 3.
  • Page 15: Paramètres Pour L'eau Chaude Sanitaire

    7 Réglages Fig.27 Étape 2 2. Sélectionner la lettre requise à l'aide du bouton rotatif , puis ap­ ABC 123 áäà ÀÁÄ puyer sur le bouton pour confirmer la sélection. La lettre sélectionnée apparaît au-dessus du clavier. AD-0001281-01 Fig.28 Étape 3 3.
  • Page 16: Réglage Des Températures Ecs Aux Points De Commutation

    7 Réglages 8. Appuyer sur la touche pour revenir à l’écran précédent. 9. Sélectionner l'heure suivante à l'aide du bouton rotatif ou ajouter une nouvelle heure avec l'option Ajouter heure et Activité, puis ap­ puyer sur le bouton pour confirmer la sélection 10.
  • Page 17: Activation Provisoire De La Préparation Ecs

    7 Réglages 7. Sélectionner l'option Minute à l'aide du bouton rotatif , puis ap­ puyer sur le bouton pour confirmer la sélection. Le menu précédent apparaît. Régler la date de fin comme suit : 8. Sélectionner l'option Date de fin des vacances à l'aide du bouton ro­ tatif , puis appuyer sur le bouton pour confirmer la sélection.
  • Page 18: Menu Des Réglages D'installation

    7 Réglages Réinitialiser le programme vacances 2. Sélectionner l'option Date de début des vacances à l'aide du bouton rotatif , puis appuyer sur le bouton pour confirmer la sélection. 3. Sélectionner l'option Année à l'aide du bouton rotatif , puis ap­ puyer sur le bouton pour confirmer la sélection.
  • Page 19: Réglage Automatique De L'heure D'été/Hiver

    7 Réglages 4. Sélectionner l'option Jour à l'aide du bouton rotatif , puis appuyer sur le bouton pour confirmer la sélection. 5. Sélectionner l'option Heure à l'aide du bouton rotatif , puis ap­ puyer sur le bouton pour confirmer la sélection. 6.
  • Page 20: Modifier Les Paramètres Au Niveau Installateur

    7 Réglages 6. Répéter les étapes 1 et 2 autant que nécessaire. 7. Tourner le bouton rotatif pour sélectionner le symbole , puis appuyer sur le bouton pour confirmer le nom saisi. Le menu précédent apparaît. 8. Modifier les autres noms standard de la même manière ou appuyer sur la touche pour revenir au menu précédent.
  • Page 21: Sélection D'un Appareil, D'une Zone Ou D'une Sonde Pour Modification Des Paramètres

    7 Réglages 7.3.2 Sélection d'un appareil, d'une zone ou d'une sonde pour modification des paramètres Installateur > Configuration de l'installation. En fonction des appareils connectés, des cartes électroniques, des son­ des et des zones, ce menu permet de modifier un certain nombre de para­ mètres et de réglages.
  • Page 22 7 Réglages Remarque La plupart des paramètres installateur fonctionnent comme les pa­ ramètres utilisateur. C'est pour cette raison que nous décrivons uniquement la configuration de la courbe de chauffe pour une zo­ ne, sauf dans nos descriptions de la configuration et de la lecture des paramètres et des compteurs de zone.
  • Page 23: Affichage De L'historique Des Erreurs

    7 Réglages Fig.33 Étape 3 3. Modifier la valeur à l'aide du bouton rotatif (l'inclinaison de la courbe de chauffe est modifiée en temps réel sur l'affichage graphi­ Pente: 1.5 que), puis appuyer sur le bouton pour confirmer la sélection. Max: 80˚C Pied: 31˚C AD-0001291-fr-FR-01...
  • Page 24: Affichage Des Informations De Notification De Service

    7 Réglages Les blocages sont signalés à l'écran par un X entouré d'un cercle jaune. Les verrouillages sont signalés à l'écran par un X entouré d'un cercle rouge. 2. Sélectionner le code de défaut requis à l'aide du bouton rotatif puis appuyer sur le bouton pour confirmer la sélection.
  • Page 25: Configuration Des Informations Installateur

    7 Réglages 3. Appuyer deux fois sur la touche pour revenir au menu précédent. Configuration des informations Installateur Procédure : Installateur > Menu Configuration > Contact de l'installateur. Le nom et le numéro de téléphone de l'installateur peuvent être configu­ rés.
  • Page 26: Exécution De La Fonction De Détection Automatique

    7 Réglages ple). Les informations requises sont disponibles sur la plaquette signaléti­ que de l'appareil. Procéder comme suit : 1. Sélectionner l'option Entrer numéros de configuration à l'aide du bouton rotatif , puis appuyer sur le bouton pour confirmer la sélec­ tion.
  • Page 27: Restauration Des Informations D'installation Client

    7 Réglages 2. Sélectionner l'option Annulé à l'aide du bouton rotatif , puis ap­ puyer sur le bouton pour confirmer la sélection. L'affichage revient à l'écran précédent. 3. Sélectionner l'option Confirmer à l'aide du bouton rotatif , puis ap­ puyer sur le bouton pour confirmer la sélection. Le texte suivant apparaît à...
  • Page 28: Activer La Fonction De Ramonage

    7 Réglages Activer la fonction de ramonage Procédure : Fonction de ramonage. La fonction de ramonage peut être utilisée pour vérifier la combustion. Cette fonctionnalité est destinée uniquement à l'installateur. Procéder comme suit : 1. Sélectionner le Fonction de ramonage avec le bouton rotatif , puis appuyer sur le bouton pour valider.
  • Page 29 7 Réglages État Bruleur en marche pour le chauffage Bruleur en marche pour l'ECS Arret du bruleur Post fonctionnement de la pompe Refraichissement actif Arret controllé Blocage Vérouillage Test de charge en puissance mini Test de charge en puissance max chauffage Test de charge en puissance max ECS Demande de chauffe manuelleen chauffage Hors-gel chaudiere...
  • Page 30 7 Réglages Sous-état Temps de stabilisation Démarrage à froid Chauffage demande d'arret du bruleur faite au coffret de sécurité Post ventilation Ouverture vanne gaz externe et clapet obturateur Arret bruleur et vitesse du ventilateur intermédiaire Arret du ventilateur Puissance limitée liée à la température fumée Auto remplissage actif Auto remplissage actif Post fonctionnement de la pompe...
  • Page 31 7 Réglages Sous-état Pré fonctionnement de la pompe source Etat inconnu Trop de réarmements. Attendre 1 heure 7635787 - v.01 - 01092016...
  • Page 32: En Cas De Dérangement

    Remarque Ce code de défaut est nécessaire pour trouver rapidement et cor­ rectement la cause de l'erreur et pour obtenir une assistance de la part de Remeha. Appuyer sur la touche pendant deux secondes. Si le code de défaut continue à apparaître, rechercher la cause dans le tableau des erreurs et appliquer la solution.
  • Page 33: Affichage Des Informations Relatives À Une Erreur

    8 En cas de dérangement 8.1.4 Affichage des informations relatives à une erreur Procédure : Affichage des erreurs. Si un défaut est signalé au niveau d'un appareil connecté, le code de dé­ faut apparaît à l'écran. En cas de blocage, la LED d'avertissement clignote en rouge.
  • Page 34 8 En cas de dérangement 7635787 - v.01 - 01092016...
  • Page 35 © Copyright Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. Sous réserve de modifications.
  • Page 36 Uw leverancier / Votre fournisseur / Ihr Lieferant: 7635787 - v.01 - 01092016 7635787...
