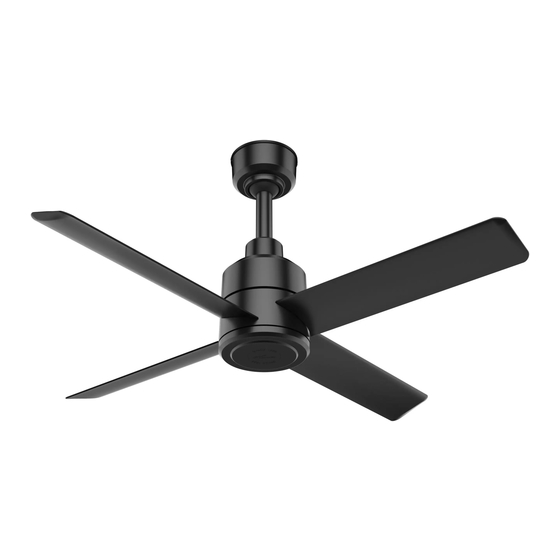

Sommaire des Matières pour Hunter Trak
- Page 1 T R A K M A N U E L D ' I N S T A L L A T I O N...
-
Page 2: Table Des Matières
S O M M A I R E HÉRITAGE AVA N T DE C O M M E N C E R La tradition Hunter ne se résume CONSIGNES DE SÉCURITÉ ET PRÉCAUTIONS pas seulement à la qualité de nos POSITIONNEMENT DU VENTILATEUR PRÉ-INSTALLATION... -
Page 3: Consignes De Sécurité Et Précautions
CONSIGNES DE SÉCURITÉ ET PRÉCAUTIONS AVANT DE COMMENCER Informations importantes sur la sécurité Pour éviter des BLESSURES GRAVES, LA MORT et des DOMMAGES MATÉRIELS, vous devez lire, comprendre et suivre les avertissements et les instructions de ce manuel avant d'installer ou d'utiliser le ventilateur. LISEZ ET CONSERVEZ CES INSTRUCTIONS. -
Page 4: Risque De Choc Électrique
N'apportez aucune modification à une pièce du ventilateur sans avoir préalablement consulté Hunter Industrial Fan. L'installation doit être conforme à la norme ANSI/NFPA 70 : Code électrique national et codes locaux. -
Page 5: Risque D'écrasement
Nm (7 ft-lb). Hunter Fan fournit des directives de montage de ses ventilateurs ; toutefois, il incombe exclusivement au propriétaire du bâtiment et à l'installateur de s'assurer que le système de montage et le câble de retenue sont sûrs, que la structure du bâtiment est saine, et que l'installation est conforme à... -
Page 6: Choisir Le Bon Emplacement
Montage incliné Pour en savoir plus sur le montage incliné : Pour optimiser les performances de l'appareil, il est recommandé d'utiliser une tige plus longue quand le ventilateur de plafond Hunter est monté sur un plafond haut ou incliné. AVIS Le ventilateur ne peut pas être monté sur un plafond avec un angle supérieur à... -
Page 7: Positionnement Du Ventilateur
POSITIONNEMENT DU VENTILATEUR AVANT DE COMMENCER POSITIONNEMENT DU VENTILATEUR ESPACEMENT ENTRE LES VENTILATEURS TRAK DIAM. MIN - MAX 2,44 m (8 pi) 6 m – 9,75 m 2,14 m (7 pi) 5,50 m – 8,50 m 1,80 m (6 pi) 5 m – 7,30 m 1,50 m (5 pi) 4,30 m – 6 m... - Page 8 POSITIONNEMENT DU VENTILATEUR AVANT DE COMMENCER Montez TOUJOURS le ventilateur de manière à ce que le bord inférieur de la pale se trouve à au moins 3 mètres du sol. Montez toujours les ventilateurs à l'écart des éléments suivants : Systèmes de gicleurs Avant d'installer un ventilateur, passez en revue tous les codes applicables aux systèmes de gicleurs et aux ventilateurs pour vous assurer de la bonne conformité.
-
Page 9: Pré-Installation
LISTE DE CONTRÔLE PRÉ-INSTALLATION AVANT DE COMMENCER Il doit y avoir un dégagement minimum de 76 cm (30 po) entre les pales et tout obstacle, et la distance verticale entre les pales et le sol doit être d'au moins trois mètres (10 pieds). -
Page 10: Outils Nécessaires
OUTILS NÉCESSAIRES AVANT DE COMMENCER Tournevis Échelle Inclus Clé M4 de 1/2 po Tournevis à angle droit Outil d'installation de pale Clé Allen... -
Page 11: Contenu De L'emballage
CONTENU DE L'EMBALLAGE AVANT DE COMMENCER COMPOSANTS DU VENTILATEUR E (1) Tige de suspension K (K1) Connecteur de câble de données ; F (1) Moteur (K2) Connecteur de câble d'alimentation G (4) Pales L (1) Assemblage de télécommande H (1) Support de plafond M Guide de support de suspension I (1) Monture N (1) Manuel d'installation... -
Page 12: I N S Tal L Ati On
PRÉPARATION I N S TAL L ATI ON Si vous disposez d'un système de gestion des bâtiments, vous devrez régler les commutateurs DIP en fonction de l'adresse IP du ventilateur. Utilisez le tableau suivant pour régler les commutateurs. Le 1 représente la position de marche (On). 0 est le commutateur en position d'arrêt (Off). -
Page 13: Étape 2 : Support De Plafond
(H) et mettez-le de côté. Retirez tout support existant avant de commencer l'installation. N'utilisez que le support de plafond Hunter fourni dans la boîte du ventilateur. AVERTISSEMENT Pour éviter tout choc électrique, avant d'installer le ventilateur, coupez le courant en éteignant les disjoncteurs de la boîte de... -
Page 14: Étape 3 : Tige De Suspension
TIGE DE SUSPENSION IN S TAL LATION Placez la tige de suspension Placez le bas de la tige de suspension Connectez le câble de Fixez le câble de suspension secondaire au ventilateur en préassemblée (E) à travers dans le support du ventilateur en communication de la faisant passer l'œillet du câble par la monture (I) et le boîtier... -
Page 15: Étape 4 : Ensemble Moteur
ENSEMBLE MOTEUR IN STALL AT IO N RISQUE D'ÉCRASEMENT. Pour éviter des blessures graves ou la mort, AVERTISSEMENT attachez TOUJOURS le câble de retenue au moteur du ventilateur et fixez-le à la structure du bâtiment sur CHAQUE ventilateur. Abaissez le boîtier supérieur Placez le guide de suspension Soulevez l'assemblage moteur et insérez Pour fixer l'assemblage moteur,... -
Page 16: Étape 5 : Système De Retenue
SYSTÈME DE RETENUE INS TAL L ATIO N RISQUE D'ÉCRASEMENT. Pour éviter des blessures graves ou la mort, AVERTISSEMENT attachez TOUJOURS le câble de retenue au moteur du ventilateur et fixez-le à la structure du bâtiment sur CHAQUE ventilateur. AVIS Laissez environ 7,5 cm (3 pouces) de mou dans le fil et le câble, en haut de l'ouverture de la tige de suspension. -
Page 17: Étape 6 : Câblage
CÂBLAGE I NS TAL L ATI ON Risque de choc électrique AVERTISSEMENT Risque de choc électrique. Pour éviter des blessures graves ou la mort : • AVANT d'installer le ventilateur ou de procéder à son entretien, coupez TOUJOURS le courant en éteignant le ou les disjoncteurs associés aux ventilateurs et confirmez que les procédures de verrouillage et de signalisation sont en place. -
Page 18: Étape 7 : Montage
MONTAGE INSTALLATION Placez le connecteur de données, le connecteur d'alimentation et l'excès de câble à l'intérieur du support de plafond. Soulevez la monture et alignez la marque de la monture avec la marque unique du joint de plafond. Tournez dans le sens horaire pour fixer l'ensemble. -
Page 19: Étape 8 : Pales
PALES INSTALLATION Faites correspondre le cercle coloré de la pale avec Insérez une vis dans chacun des Retirez l'outil d'installation et insérez le cercle de même couleur du support de pale. Faites deux trous de vis restants. Serrez les une vis dans le trou de vis restant, glisser le support de pale et alignez les trous de vis deux vis. -
Page 20: Étape 9 : Télécommande
TÉLÉCOMMANDE INS TAL L ATI ON Appui = Arrêt ventilateur Pour accéder au compartiment de la pile, retirez Vitesse 1 Appui simple = Ventilateur sur vitesse 1 la petite vis cruciforme qui fixe le couvercle à Vitesse 2 Appui double = Ventilateur sur vitesse 2 l'assemblage de l'émetteur. -
Page 21: R Éf Ér E Nc E
ENTRETIEN RÉ FÉ RE N C E Risque de choc électrique AVERTISSEMENT Risque de choc électrique Pour éviter des blessures graves ou la mort : • AVANT d'effectuer un entretien ou une réparation, coupez TOUJOURS le courant en éteignant le ou les disjoncteurs associés aux ventilateurs et confirmez que les procédures de verrouillage et de signalisation sont en place. -
Page 22: Dépannage
5. Le voyant clignote une fois pour confirmer l’envoi du signal de commande. Relâchez la touche d’ARRÊT. Pour des situations qui ne sont pas prévues dans ce guide, veuillez 180 Threet Industrial Road ©2020 Hunter Fan Company. Tous droits réservés. Suite 120, Smyrna, TN 37167 contacter notre service technique au 1-844-593-3267 (FANS). MI001-01 020420...
