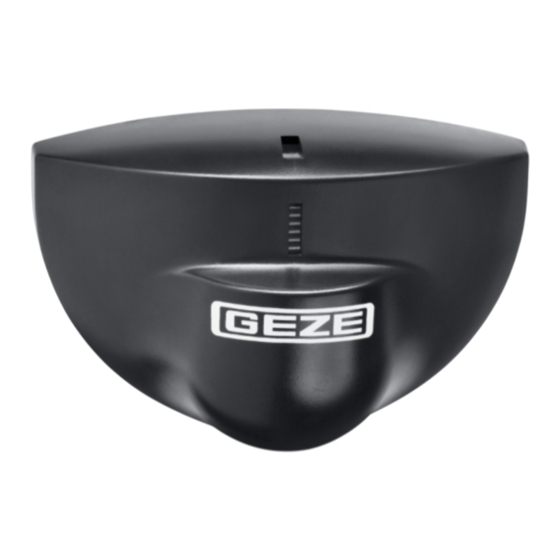

GC 304 R
130841-03

Publicité

Table des Matières
loading

Manuels Connexes pour GEZE GC 304 R

Sommaire des Matières pour GEZE GC 304 R

  • Page 1 GC 304 R 130841-03...

  • Page 2: Table Des Matières

    GC 304 R Sommaire Symboles et moyens de représentation .............3 Responsabilité du fabricant du fait de ses produits........3 Sécurité ......................3 Utilisation conforme aux dispositions ...............3 Consignes de sécurité générales .................4 Travailler en toute sécurité .....................5 Travail respectueux de l’environnement ..............5 Description ....................5...

  • Page 3: Symboles Et Moyens De Représentation

    Le détecteur de mouvement GC 304 doit uniquement être utilisé pour contrôler des portes coulissantes, des portes coulissantes rondes, des portes pliantes, des portes battantes ou des portes tournantes automa- tiques avec des entraînements GEZE. GC 304 R (dans le sens d’issue de...

  • Page 4: Consignes De Sécurité Générales

    à GEZE exclut toute garantie en cas d’utilisation en combinaison avec des produits tiers. à Pour les travaux de réparation et d'entretien, seules des pièces d'origine GEZE peuvent être utilisées.

  • Page 5: Travailler En Toute Sécurité

    Description Le sensor radar GC 304 R convient pour une utilisation comme générateur d'impulsions d'ouverture sur des portes automatiques. Grâce à l’effet Doppler, le sensor détecte les mouvements, en faisant la différence entre la proximité...

  • Page 6: Contenu Du Kit

    Travaux à effectuer avant le montage GC 304 R 2. 1 Contenu du kit Travaux à effectuer avant le montage 3. 1 Monter l’entraînement Assurez-vous que le capot de l’entraînement de porte soit correctement installé et mis à la terre.

  • Page 7: Positionnement Du Sensor

    Si le champ de surveillance n’est pas suffisant pour couvrir toute la lar- geur d'ouverture ou si des flux de personnes sont attendus dans différentes directions, plusieurs GC 304 R peuvent être utilisés. à Pour les portes battantes, le sensor doit être installé côté paumelles sur l’axe rotatif.

  • Page 8: Montage

    Montage GC 304 R Montage Éviter les vibrations extrêmes. Ne pas couvrir le détecteur. Tenir éloigné des tubes fluorescents. Tenir éloigné des objets en mouvement. 4. 1 Montage sans accessoires Retirer la paroi arrière. Coller le gabarit de perçage du sensor, percer les trous pour les câbles et...
  • Page 9 GC 304 R Montage Insérer le câble et le poser correctement. Câblage, voir Section « 4.4 Câblage » à la page 13. Placer le capot.

  • Page 10: Montage Avec Kit De Montage Plafond

    Montage GC 304 R Montage avec kit de montage plafond Ø 128 mm DOOR Ø 190 mm SENSOR ANTENNA...
  • Page 11 GC 304 R Montage 0° -30° +30°...

  • Page 12: Montage Avec Couvercle Anti-Pluie

    Montage GC 304 R Montage avec couvercle anti-pluie...

  • Page 13: Câblage

    Respecter le schéma de raccordement des entraînements de portes. En cas de commande, la sortie du GC 304 R est fermée (il y a 24 V à l'entrée KI). Régler le type de contact du KI ou du KA sur « Fermeture ».

  • Page 14: Mise En Service

    Mise en service GC 304 R Mise en service 4 m x 2 m 2m x 2.5 m 2.2 m 2.2 m " " 2.2 m 2.2 m 15° 30° +15° 45° 0° -15°...

  • Page 15: Réglages

    GC 304 R Réglages Réglages Configurer le sensor avec la télécommande et/ou le bouton-poussoir. = ! " § $ % & / ( )   Taille du > > > > champ Filtre nor- Maxi- haut > > >...

  • Page 16: Messages D'erreur Et Élimination Des Erreurs

    Messages d'erreur et élimination des erreurs GC 304 R Code d’accès Le code d’accès (1 à 4 chiffres) est recommandé pour les détecteurs qui sont installés à proximité les uns des autres. 0-9 0-9 0-9 0-9 Enregistrer le code d’accès 0-9 0-9 0-9 0-9 Supprimer le code d'accès...
  • Page 17 GC 304 R Messages d'erreur et élimination des erreurs Signali- Conséquence Cause Solution sation La porte Il pleut et le sensor Vérifier si le mode Uni est s’ouvre sans détecte le mouve- sélectionné. raison notable. ment des gouttes de Augmenter le filtre d'immunité.

  • Page 18: Caractéristiques Techniques

    Caractéristiques techniques GC 304 R Caractéristiques techniques Technologie : Hyperfréquence et microprocesseur Fréquence d'émission 24,150 GHz Puissance d'émission : < 20 dBm EIRP Densité de la puissance d'émission < 5 mW/cm Mode de détection : Mouvement Vitesse de détection min.

  • Page 19: Accessoires/Pièces Détachées

    GC 304 R Accessoires/pièces détachées Accessoires/pièces détachées Référence Télécommande 100061 Kit de montage plafond 130653 Capot de protection 130654 contre la pluie...
  • Page 20 Germany China Romania GEZE GmbH GEZE Industries (Tianjin) Co., Ltd. GEZE Romania S.R.L. Niederlassung Süd-West E-Mail: chinasales@geze.com.cn E-Mail: office-romania@geze.com Tel. +49 (0) 7152 203 594 www.geze.com.cn www.geze.ro E-Mail: leonberg.de@geze.com GEZE Industries (Tianjin) Co., Ltd. Russia GEZE GmbH Branch Office Shanghai OOO GEZE RUS Niederlassung Süd-Ost...
