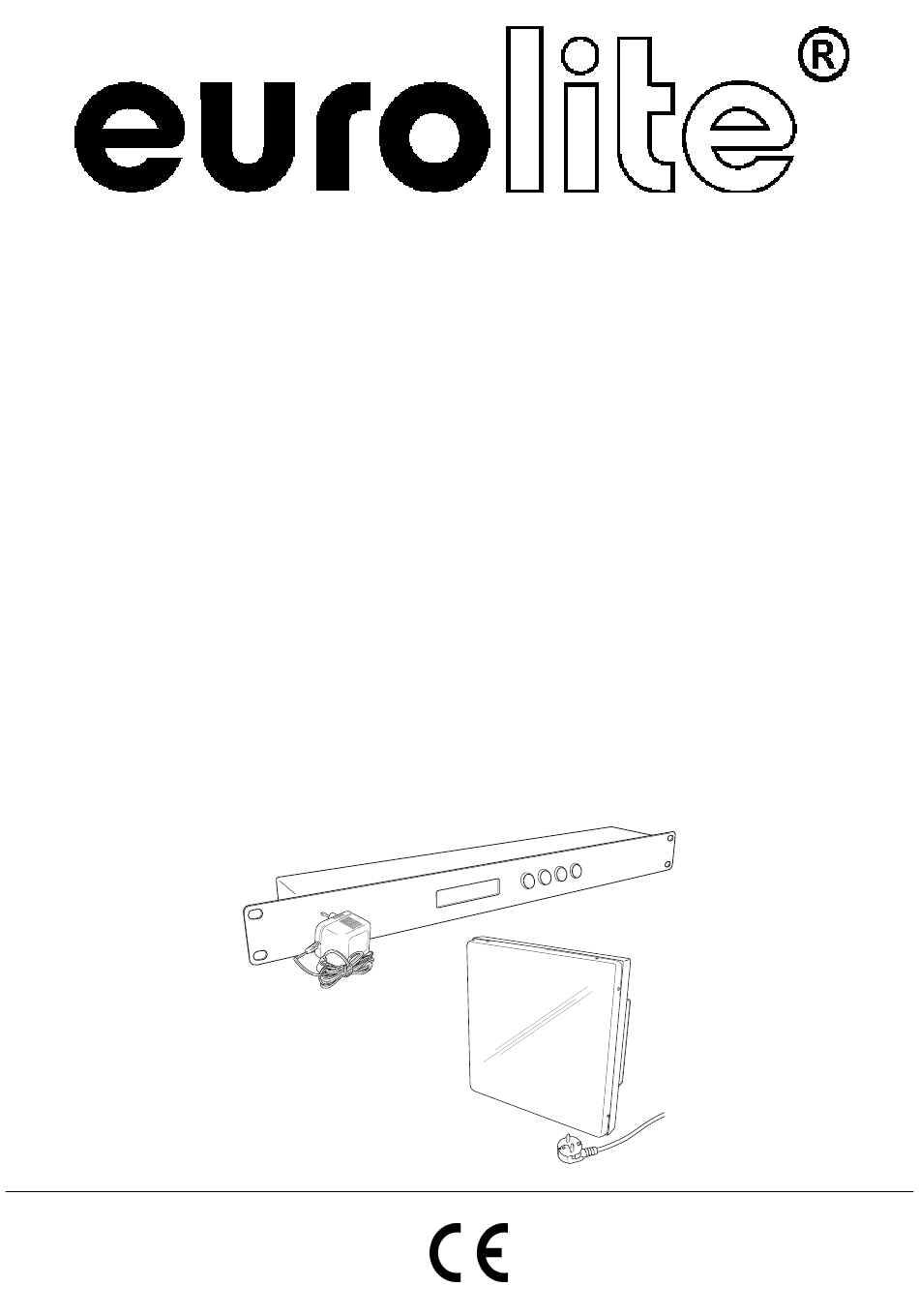

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LED PANEL RD Controller DMX © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.

  • Page 2: Table Des Matières

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 MONTAGE ................................ 6 ............................6 ACKINSTALLATION GERÄTEÜBERSICHT............................6 ............................. 7 NSCHLUSS DER EILE BEDIENUNG ..............................7 STAND ALONE-BETRIEB..........................8 ................................8 HASER ..........................8 USWÄHLEN EINES HASERS DMX-GESTEUERTER BETRIEB........................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/35 51930570_V_1_0.DOC...

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, daß Sie sich für den LED PANEL RD Controller DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Page 5: Bestimmungsgemässe Verwendung

    Der Aufbau des Gerätes entspricht der Schutzklasse III. Das Gerät darf niemals ohne geeigneten Transformator betrieben werden. Das Netzteil immer als letztes einstecken. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.

  • Page 6: Montage

    Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung! Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

  • Page 7: Anschluss Der Teile

    Anschluss der Teile BEDIENUNG BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Stecken Sie die Anschlussleitungsenden in die dafürgesehenen Buchsen an den Paneelen und an den Controller ein.

  • Page 8: Stand Alone-Betrieb

    Der LED PANEL RD Controller DMX lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Programmen (Modi), die nacheinander abgespielt werden. Mit der EUROLITE LED PANEL RD Controller DMX lassen sich bis zu 11 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE Taste und wählen Sie den gewünschten Chaser.

  • Page 9: Dmx-Gesteuerter Betrieb

    * Bitte beachten Sie: Nachdem die Anzahl der Paneele eingestellt ist, muss man bei der Neuinstallation einmalig im System Mode die Adresse setzten. DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Leuchten individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Adressierung des Controllers Über das Control Board können Sie die DMX Startadresse definieren.

  • Page 10: Reinigung Und Wartung

    Kanal 2: Geschwindigkeit 0-255 Step Time Wert von 1/min bis zu 100/sec Kanal 3: Flash 0-255 Flash variiert von OFF bis 20Hz Kanal 4: Farben Wert: Option 0-11 R + G 12-23 R + Y 24-35 R + B 36-47 R + M R = Red (rot)

  • Page 11: Technische Daten

    Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss- leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung (über Netzteil): 12 V DC Gesamtanschlußwert: Dimensionen (LxBxH):...

  • Page 12: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a LED PANEL RD Controller DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Page 13: Operating Determinations

    This device falls under protection-class III. The device always has to be operated with an appropriate transformer. Always plug in the power unit last. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately.

  • Page 14: Rigging

    Please consider that unauthorized modifications on the device are forbidden due to safety reasons! If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-circuit, burns, electric shock, lamp explosion, crash etc.

  • Page 15: Connection Of The Devices

    Connection of the devices OPERATION DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Connect the connection-cable ends with the respective sockets of the LED panels and the controller. Connect the panels to the mains with the power-plug.

  • Page 16: Stand Alone Operation

    In the Stand Alone mode, the LED PANEL RD Controller DMX can be used without controller. Chaser A chaser is a sequence of different programs that will be called up one after another. With the EUROLITE LED PANEL RD Controller DMX, you can select up to 11 different chasers.

  • Page 17: Dmx-Controlled Operation

    * Please Note: After determining the number of panels being used, the address must be set once before taking the system into operation for the first time. DMX-CONTROLLED OPERATION You can control the panels individually via your DMX-controller. Every DMX-channel has a different occupation with different features.

  • Page 18: Cleaning And Maintenance

    0-255 Step Time Value of 1/min up to 100/sec Channel 3: Flash 0-255 Flash varies from OFF to 20Hz Channel 4: Colors Value: Option 0-11 R + G 12-23 R + Y R = Red 24-35 R + B G = Green 36-47 R + M Y = Yellow...

  • Page 19: Technical Specifications

    If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply cable available at your dealer. Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS Power supply(via power unit): 12 V DC Power consumption: Dimensions (LxHxW):...

  • Page 20: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un LED PANEL RD Controller DMX. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez l'appareil de son emballage.

  • Page 21: Emploi Selon Les Prescriptions

    La construction de l'appareil est conforme aux normes de sécurité de catégorie III. On doit toujours utiliser l' appareil avec un transformateur approprié. Le bloc d'alimentation doit toujours être branché en dernier lieu. L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil.

  • Page 22: Montage

    N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes. Si vous devez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil.

  • Page 23: Connexion Des Appareils

    Connexion des appareils MANIEMENT DANGER D'INCENDIE! Assurez-vous lors du montage qu'il n'y ait pas de matériau facilement inflammable en contact avec le boîtier (distance minimale 0,5 m)! Connectez les cables de connexion avec les douilles des panneaux et du contrôleur. Branchez des panneaux avec la fiche au secteur.

  • Page 24: Fonction Stand Alone

    Le EUROLITE LED PANEL RD Controller DMX commençera à fonctionner dès que vous le brancherez au secteur. FONCTION STAND ALONE En mode Stand Alone, vous pouvez utiliser le LED PANEL RD Controller DMX sans contrôleur. Chaser Un chaser est aligner de différents programmes qui sont joués successivement. Avec le the EUROLITE LED PANEL RD Controller DMX, vous pouvez programmer jusqu'à...

  • Page 25: Contrôle Par Dmx

    Appuyez sur la touche SET UP et choisissez "DMX Channel". Choisissez les adresses désirées grâce aux touches UP ou DOWN. Contrôle: Après avoir codé tous les panneaux DEL Rain Drops vous pouvez commencer avec le maniement via votre LED PANEL RD Controller DMX. Protocole-DMX Canaux de Contrôle Canal 1...

  • Page 26: Nettoyage Et Maintenance

    Channel 3: Flash 0-255 Flash varie de OFF à 20Hz Channel 4: Couleurs Value: Option 0-11 R + G 12-23 R + Y R = Red (rouge) 24-35 R + B G = Green (vert) 36-47 R + M Y = Yellow (jaune) B = Blue (bleu)

  • Page 27: Caractéristiques Techniques

    Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition. CARACTÉRISTIQUES TECHNIQUES Alimentation (avec le bloc d'alimentation): 12 V DC Puissance de rendement: Dimensions: 482 x 65 x 45 mm Poids: 1 kg Maximale température ambiante t 35° C Maximale température du boîtier (à...

  • Page 28: Introducción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido el LED PANEL RD Controller DMX. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su aparato.

  • Page 29: Instrucciones De Manejo

    Este aparato pertenece a la clase de protección III. Sólo conectar con la red mediante un transformador apropriado. Siempre conectar la unidad de alimentación al final. Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente.

  • Page 30: Montaje

    Si el aparato debe ser transportado, utilize el embalaje original para evitar daños de transporte. ¡Por favor tenga en cuenta que por razones de seguridad las modificaciones no autorizadas del aparato están prohibidas! Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar daños en el producto y la garantía expira.

  • Page 31: Conexión De Los Aparatos

    Conexión de los aparatos OPERACIÓN ¡PELIGRO DE INCENDIO! Al instalar el aparato asegúrese de que no hay ningún material altamente inflamable (artículos de decoración, etc.) a una distancia mínima de 0,5 m. Insere los cables de conexión en los casquillos de los paneles y del controlador. Conectar los paneles a la red mediante la clavija de alimentación.

  • Page 32: Función Stand Alone

    En modo Stand Alone, Vd. puede utilizar el LED PANEL RD Controller DMX sin controlador. Chaser Un chaser es una combinación de programas diferentes que son llamdos uno por otro. Con EUROLITE LED PANEL RD Controller DMX, Vd. puede programar hasta 11 chaser diferentes.

  • Page 33: Control Por Dmx

    Presione la tecla SET UP hasta que la pantalla indica „DMX Channel“. Seleccione la dirección deseada mediante las teclas UP y DOWN. Control: Después de ajustar la dirección de comienzo, Vd. puede controlar los paneles Rain Drops mediante su EUROLITE LED PANEL RD Controller DMX. Protócolo -DMX Canal 1 Valor: Opción...

  • Page 34: Limpieza Y Mantenimiento

    Canal 3: Flash 0-255 Flash variado de OFF hasta 20Hz Canal 4: Colores Valor: Opción 0-11 R + G 12-23 R + Y R = Red (rojo) 24-35 R + B G = Green (verde) 36-47 R + M Y = Yellow (amarillo) B = Blue (azul)

  • Page 35: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS Alimentación (con unidad de alimentación): 12 V DC Consumo: Dimensiones: 482 x 65 x 45 mm Peso: 1 kg Máxima temperatura ambiente t 35° C Máxima temperatura de la casa (inercia) t 65° C Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso.
