2
2×

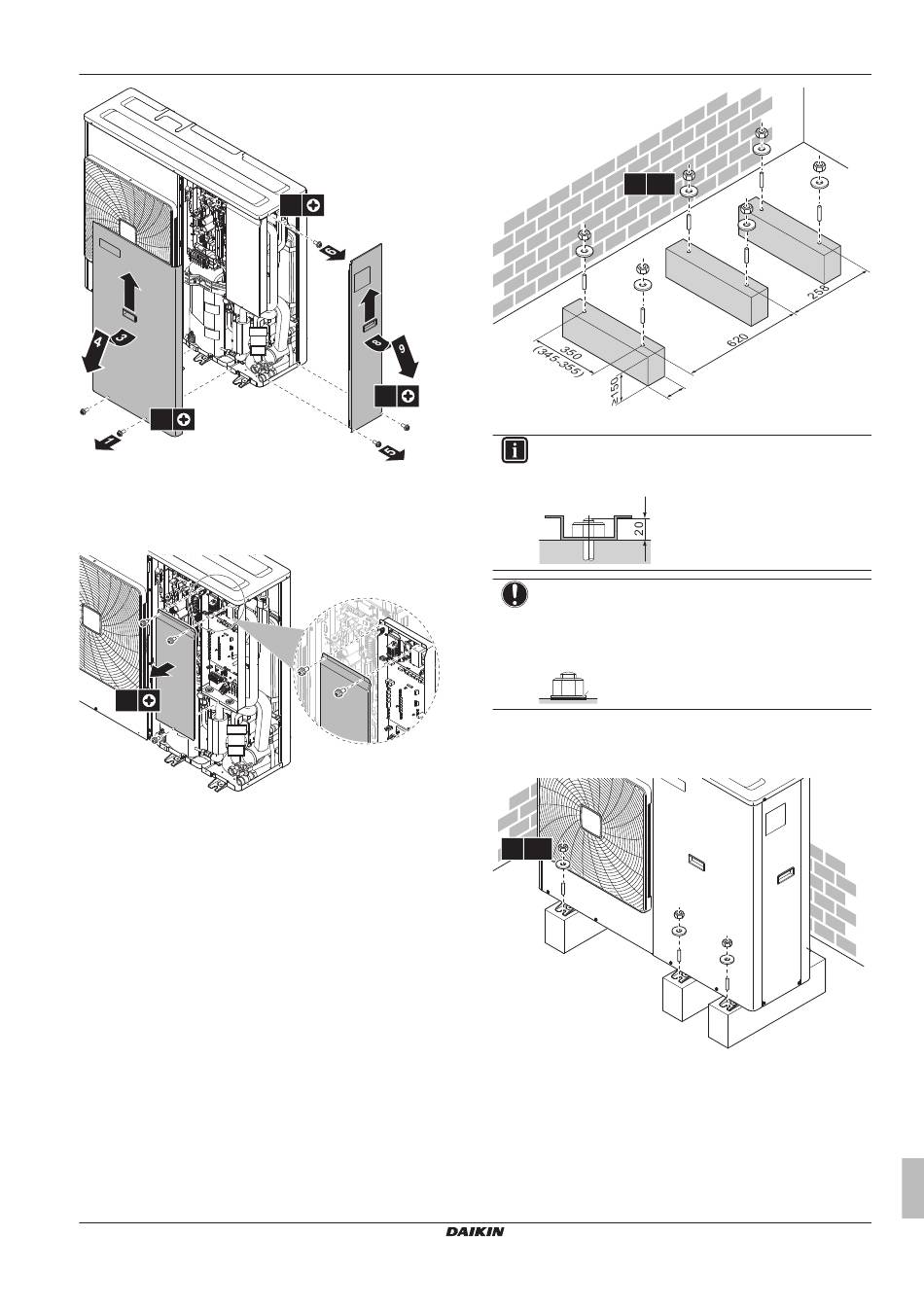

4.1.2 Ouverture du couvercle du coffret
électrique de l'unité extérieure
3×
4.2 Montage de l'unité extérieure
4.2.1

Pour fournir la structure de l'installation

Préparez 6 jeux de boulons d'ancrage, d'écrous et de rondelles (à
fournir) de la manière suivante:
EWAQ+EWYQ006+008BAVP
Groupes de refroidisseurs à eau réfrigérée par air et pompes à chaleur
air-eau modulaires
4P478610-1 – 2017.02
1×
7
2×
6× M12
(mm)
a Veillez à ne pas recouvrir les orifices de drainage.
INFORMATIONS
La partie saillante des boulons ne devrait pas dépasser
20 mm.
REMARQUE
Fixez l'unité extérieure sur les boulons de fondation à l'aide
d'écrous et de rondelles en résine (a). Si le revêtement sur
la zone de fixation est retiré, les écrous rouillent
facilement.
a
4.2.2 Installation de l'unité extérieure
6× M12
4.2.3

Pour fournir le drainage

Veillez à ce que le condensat puisse être évacué correctement.
Lorsque l'unité est en mode rafraîchissement, du condensat peut
également se former dans la partie hydraulique. Si vous effectuez
une vidange, veillez donc à couvrir toute l'unité.
4 Installation
a
Manuel d'installation
7
