grande au risque de compromettre les performances des basses. Le fait
de placer un haut-parleur à proximité d'une zone ouverte (quand le son
provenant de l'arrière du haut-parleur traverse une très courte distance
pour rejoindre le son sortant de la façade du haut-parleur) diminue les
basses.
• Dans la mesure du possible, la zone à l'arrière de chaque haut-parleur doit
être fermée.
• Les emplacements de montage des haut-parleurs doivent fournir
suffisamment d'espace pour la profondeur de montage des haut-parleurs,
conformément aux caractéristiques du produit.
• Lorsqu'un haut-parleur n'est pas au contact de l'environnement extérieur,
les performances des basses peuvent être améliorées à l'aide d'une
enceinte réflexe. Consultez les recommandations à suivre pour obtenir une
configuration avec enceinte réflexe idéale. Ces recommandations
indiquent le volume, et pour l'option avec enceinte réflexe, la taille et la
longueur optimales de l'enceinte sont également précisées.
• Choisissez une surface de montage plate pour une meilleure étanchéité.
• Il est conseillé de protéger les fils du haut-parleur contre tout objet
tranchant et de toujours utiliser des passe-câbles lorsque vous faites
passer les fils dans des tableaux.
• L'emplacement de montage doit éviter tout obstacle potentiel, comme des
flexibles hydrauliques ou des câbles.
• Protégez toutes les bornes et connexions contre les risques de court-
circuit et isolez-les les unes des autres. Dans le cas contraire, le système
audio pourrait être endommagé de manière irréversible et la garantie
annulée.
• Pour éviter toute interférence avec un compas magnétique, les haut-
parleurs doivent être installés à la distance de sécurité au compas
indiquée dans les caractéristiques techniques du produit.
• Le système audio doit être éteint avant de procéder à tout branchement du
côté de l'appareil source, de l'ampli ou des haut-parleurs. Dans le cas
contraire, le système audio pourrait être endommagé de manière
irréversible.

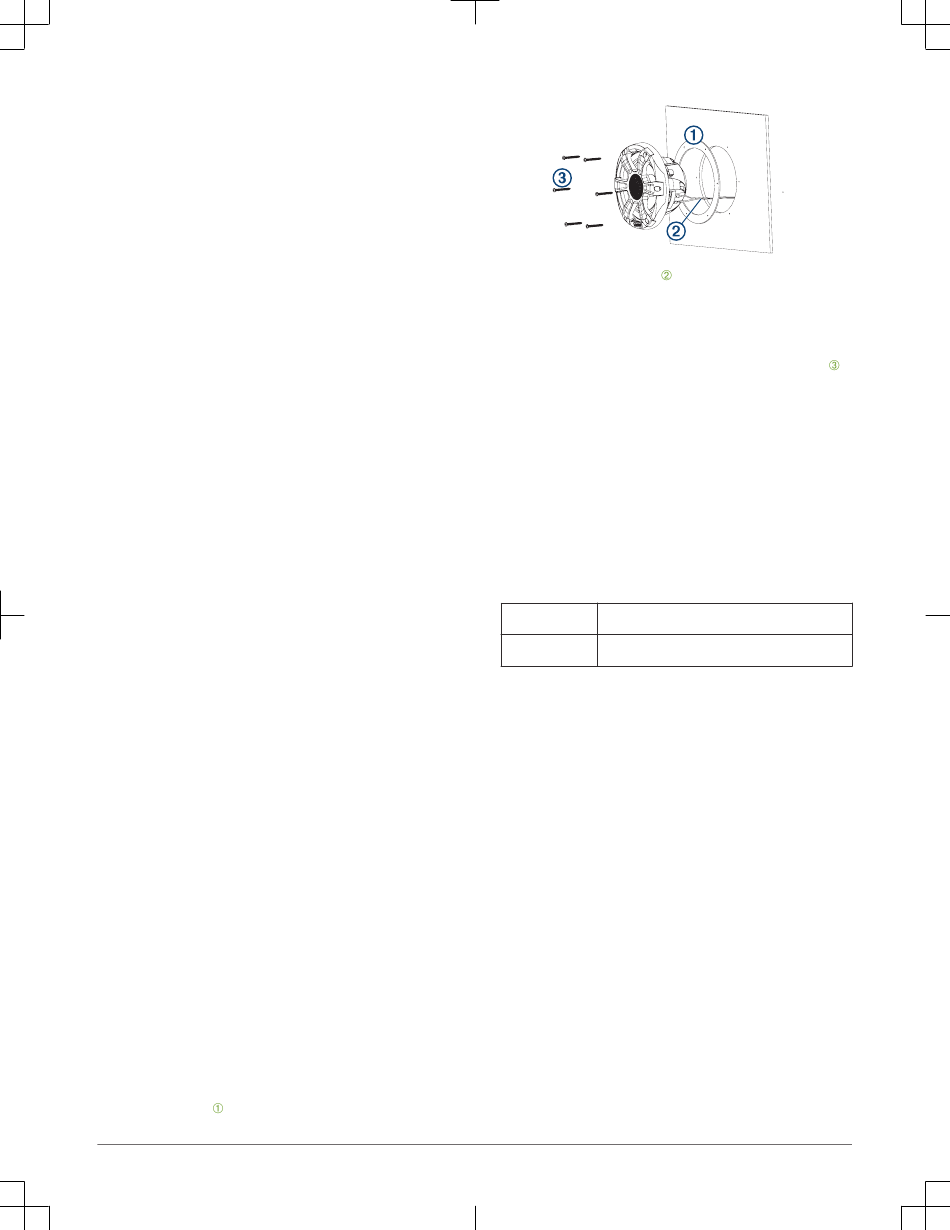

Installation des haut-parleurs

Avant d'installer les haut-parleurs, choisissez un emplacement avec
suffisamment d'espace à l'arrière de la surface de montage. Consultez les
informations sur l'espace à respecter.
Avant d'installer les haut-parleurs, vous devez choisir un emplacement adapté,
en suivant les recommandations précédentes.
1
Acheminez les fils de la source vers l'emplacement du haut-parleur, en les
éloignant des sources d'interférences électroniques.
2 Découpez le modèle et assurez-vous que le caisson de basse s'adapte à
l'emplacement choisi.
3 Orientez le modèle de façon à ce que le logo FUSION soit dirigé vers le
bas du modèle.
4
Fixez le modèle sur l'emplacement choisi.
5
A l'aide d'un foret adapté à la surface de montage, percez un trou à
l'intérieur de la ligne pointillée dessinée sur le modèle pour préparer la
surface de montage à la découpe.
6
À l'aide d'une scie circulaire ou d'une scie sauteuse, découpez la surface
de montage le long de la ligne du modèle.
7
Placez le haut-parleur dans la découpe pour vérifier l'ajustement.
8
Au besoin, utilisez une lime et du papier de verre pour affiner le contour de
la découpe.
9 Lorsque le haut-parleur est bien ajusté au contour, assurez-vous que les
trous de montage sur le haut-parleur s'alignent sur les trous d'implantation
du modèle.
10
Si les trous de montage sur le haut-parleur ne sont pas alignés, repérez
les nouveaux emplacements des trous.
11
Percez les trous à l'aide d'un foret de taille adaptée à la surface de
montage et au type de vis.
12
Retirez le modèle de la surface de montage.
13
Placez le joint inclus au dos du haut-parleur, en prenant soin d'aligner
les trous du joint avec ceux du haut-parleur.
6
14
Connectez les fils du haut-parleur
15
Enfoncez le fil dans un crochet de fixation pour diminuer la tension exercée
sur le fil.
16
Si besoin, connectez les fils des voyants LED (voir la section suivante).
17
Placez le haut-parleur dans la découpe.
18
Fixez le haut-parleur à la surface de montage à l'aide des vis fournies
REMARQUE : ne serrez pas les vis outre mesure, surtout si la surface de
montage n'est pas plate.
19 Si besoin, fixez la grille sur la façade du haut-parleur.
Câblage des voyants LED du caisson de basse, modèle sports
Connexion des fils des voyants LED aux haut-parleurs, modèle sports
REMARQUE : cette fonction est uniquement disponible sur les haut-parleurs
modèle sports.
Vous pouvez contrôler la couleur des voyants LED en jouant sur la polarité
des fils des voyants LED.
1
Avec la clé Allen, déserrez les vis présentes sur les bornes du câblage à
l'arrière du haut-parleur.
2
Connectez les fils noir et rouge à la borne en fonction de la couleur de
voyant LED que vous préférez.
LED bleu Noir vers borne négative (-)
Rouge vers borne positive (+)
LED blanc Noir vers borne positive (+)
Rouge vers borne négative (-)
3
Avec la clé Allen, serrez les vis situées sur les bornes du câblage.
4
Enfoncez le fil dans un crochet de fixation pour diminuer la tension exercée
sur le fil.
Connexion des fils des voyants LED à l'alimentation sur les haut-
parleurs, modèle sports
REMARQUE : cette fonction est uniquement disponible sur les haut-parleurs
modèle sports.
Pour tout le câblage 12 V c.c. des voyants LED, un fusible de 3 A doit être
posé à l'extrémité de la source d'alimentation de votre câble. Le fil
d'alimentation rouge (+) doit être connecté à une source 12 V c.c. à l'aide d'un
sectionneur ou d'un disjoncteur afin d'allumer et éteindre les voyants LED du
haut-parleur. Vous pouvez utiliser le même sectionneur ou disjoncteur que
vous utilisez pour alimenter votre chaîne stéréo, ce qui vous permet d'allumer
et d'éteindre les voyants LED et la chaîne stéréo en même temps.
Si les fils rouge et noir fournis avec les haut-parleurs sont trop courts, vous
pouvez les rallonger à l'aide d'un câble de 0,5 mm
1 Acheminez les fils d'alimentation rouge (+) et de mise à la terre noir (-)
vers la batterie et le haut-parleur.
2 Connectez le fil noir à la borne négative (-) de la batterie.
3 Connectez le fil rouge à la borne positive (+) à l'aide d'un fusible de 3 A et
d'un sectionneur ou d'un disjoncteur.
Fixation de la grille sur les haut-parleurs, modèle classique
REMARQUE : cette fonction est uniquement disponible sur les haut-parleurs
modèle classique.
1
Une fois les haut-parleurs montés, tenez la grille en orientant le logo
FUSION vers le bas, soit en position 6 h.
2
Tournez la grille dans le sens inverse des aiguilles d'une montre d'environ
10 °, afin que le logo FUSION se retrouve en position 5 h.
en respectant bien la polarité.
.
2
(20 AWG) ou supérieur.
