CONTENU DE LA BOÎTE
Scie circulaire, clé pour lame, lame, guide de coupe et guide d'utilisation.

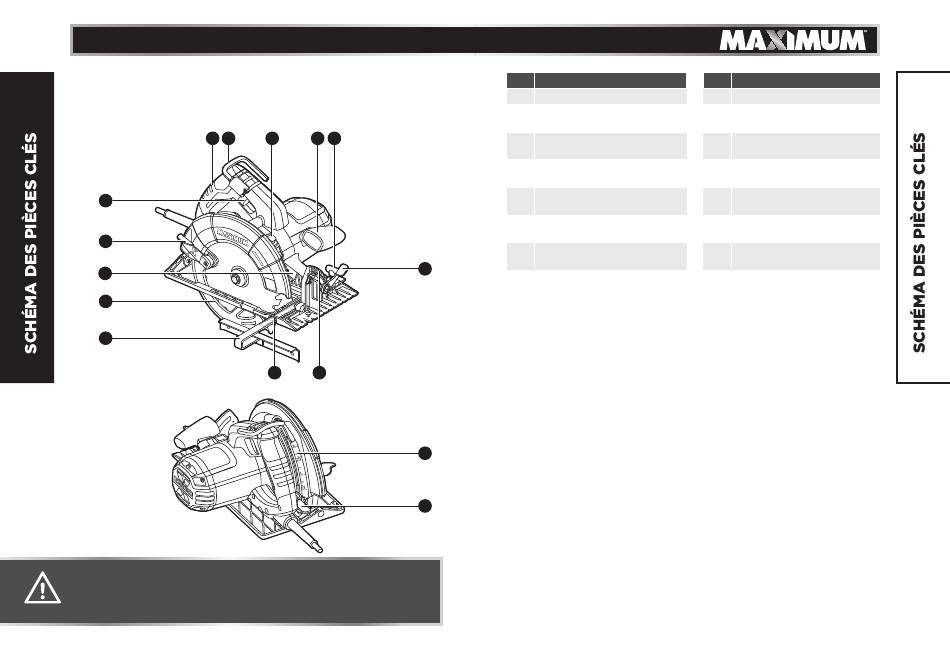

SCHÉMA DES PIÈCES CLÉS
1
2
3
4
5
AVERTISSEMENT!
• Enlevez la scie circulaire de la boîte et examinez-la attentivement. Ne jetez pas
la boîte ni tout autre matériel d'emballage tant que toutes les pièces n'ont pas
été examinées.
6 7 8 9 10
13 12
N° PIÈCE
1 Interrupteur à détente
2 Levier du protège-lame
inférieur
3 Lampe de travail à DEL
4 Protège-lame inférieur
5 Guide de coupe
6 Poignée principale
7 Crochet
11
8 Bouton de verrouillage de l'axe
14
15
N° PIÈCE
9 Poignée auxiliaire
10 Bouton de blocage du guide
de coupe
11 Bouton de blocage et de
réglage du biseau
12 Graduation de l'échelle de
biseau
13 Fentes de montage du guide
de coupe
14 Graduation de l'échelle de
profondeur
15 Levier du réglage de la
profondeur de coupe
