Installation/démontage (suite)
Mise en place de la carte Contact 5 pour Comet série 33 (suite)
3.4
Comet série 33 20/30kVA
ouvrir la porte avant ;
démonter le panneau inférieur
enlever la vis de fixation
ouvrir le support de cartes vers la gauche, pour accéder à l'emplacement des
ports de communication optionnels
démonter un cache
glisser la carte Contact 5 dans les glissières,
fixer l'ensemble à l'aide des 2 vis de fixation,
procéder aux raccordements ;
refermer le support de cartes et le fixer à l'aide de la vis
faire passer les câbles de liaison dans la goulotte
remonter le panneau inférieur
refermer la porte à clef.
43

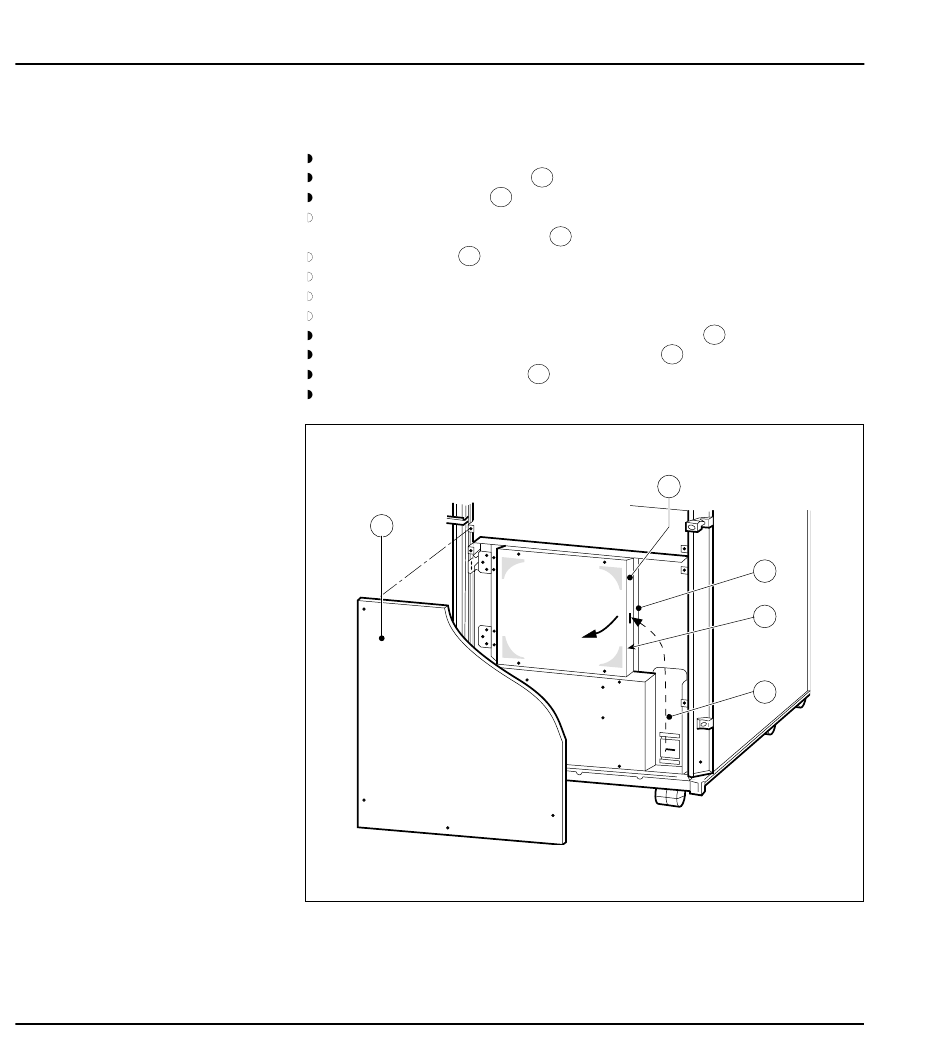

Fig.9
Installation de l'option Contact 5 de Comet : F-6761007XT/DB
(voir figure 9)
en enlevant les 5 vis de fixation ;
43
44
du support de cartes de communication ;
,
11
42
en enlevant les 2 vis de fixation,
43
;
44
;
;
48
11
44
42
48
MGE UPS SYSTEMS
