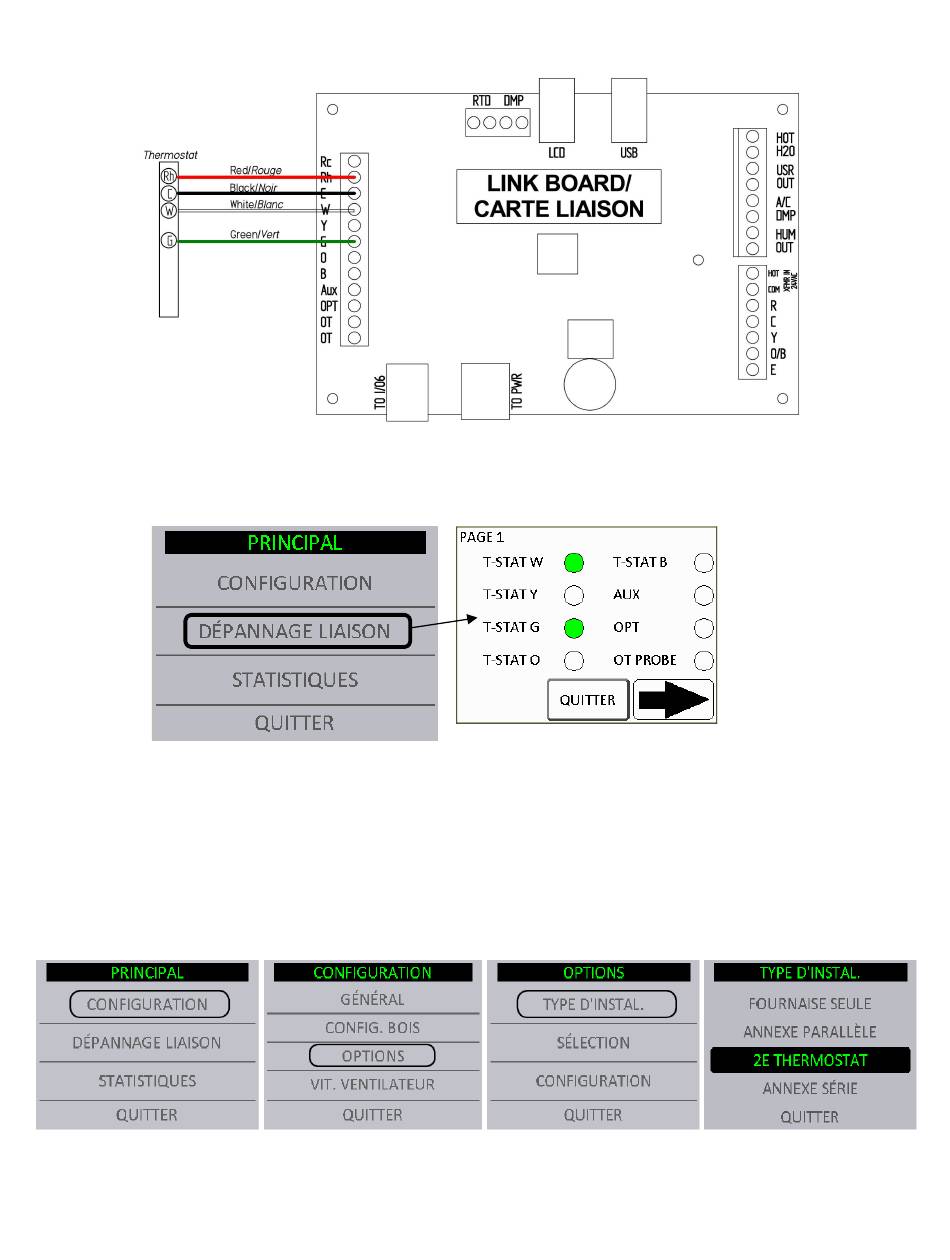

Dans le cas où vous souhaiteriez mettre la fournaise en mode circulation à partir du thermostat, utilisez le schéma de
branchement suivant :
Une fois relié à la fournaise, il est possible de vérifier les signaux provenant du thermostat mural. Sur l'écran tactile,
sélectionner « DÉPANNAGE LIAISON » à la page 1 tel que montré ci-dessous. Lorsqu'un signal est envoyé du
thermostat, le cercle correspondant au signal devrait apparaître de couleur vert.
10.1.1. FOURNAISE COMBINÉE BOIS-ÉLECTRIQUE
Un seul thermostat est nécessaire pour contrôler la fournaise à bois ainsi que le chauffage auxiliaire. L'installation se
fait donc de la même manière que pour une fournaise au bois seulement. Voir la Section 11.4.1 - TRANSITION VERS
UN CHAUFFAGE AUXILIAIRE pour en connaître le fonctionnement.
Il est tout de même possible d'installer deux thermostats (un pour le bois et un pour un chauffage alternatif), appuyez
sur le bouton de paramètre puis CONFIGURATION, OPTIONS, TYPE D'INSTAL., 2E THERMOSTAT. Prenez note
que le mode « 2 thermostats » ne fonctionnera pas si l'option de thermopompe est choisi.
30
