8.9 Remise en place des filtres

8.10 Repose du panneau avant

CVXM20+FVXM25~50A2V1B
Climatiseurs système Split
4P625990-1A – 2020.10
INFORMATIONS
▪
NE jetez PAS le cadre du filtre; réutilisez-le.
▪
Eliminez le filtre usagé comme déchet non inflammable.

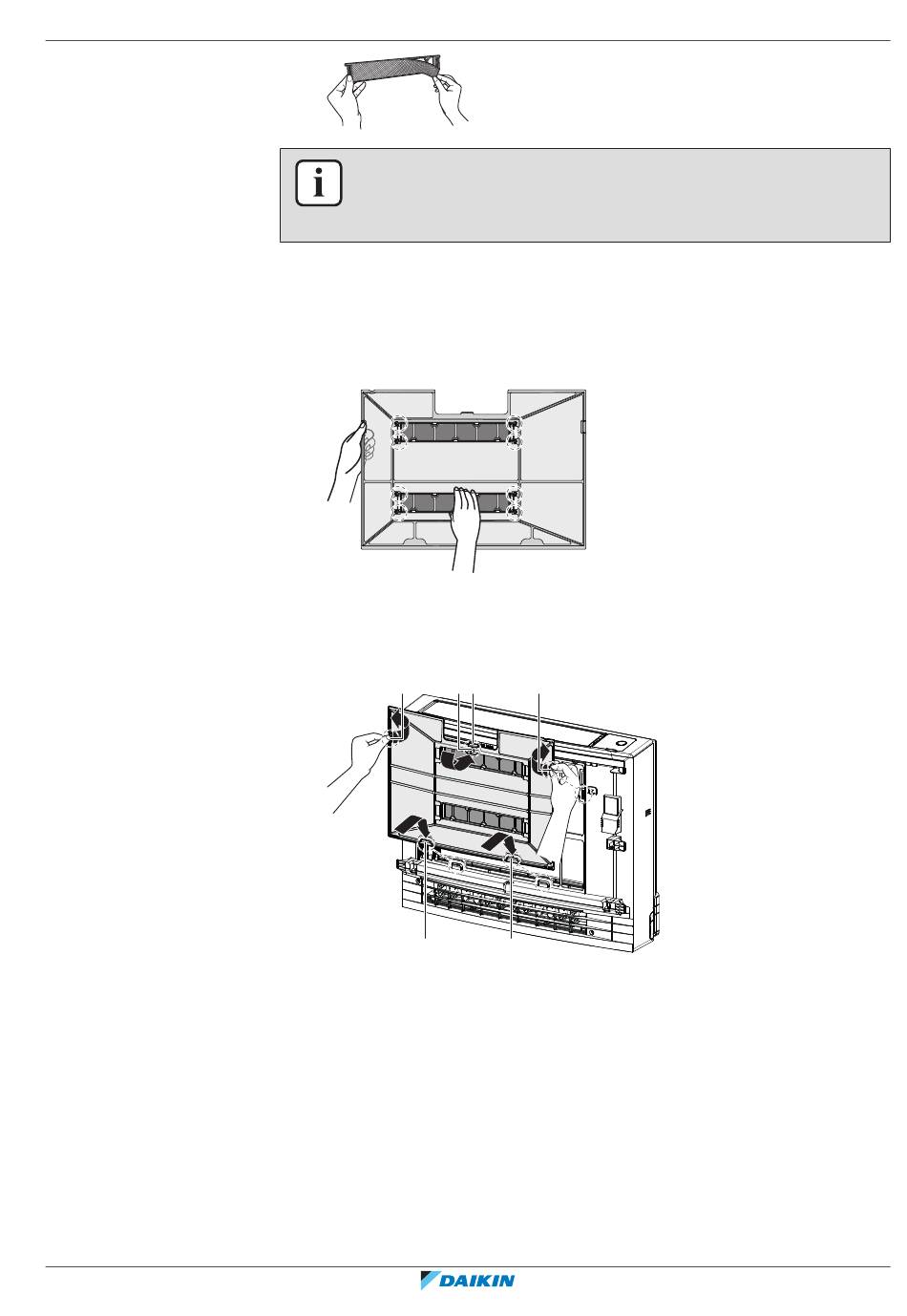

1 Accrochez les deux filtres désodorisants à l'apatite de titane aux griffes (4 sur
chaque).
2 Insérez les languettes du filtre dans les griffes du bas (d). Tenez le filtre à air
par le bouton du filtre (b) et insérez la languette du filtre à air dans la griffe du
haut (c). Insérez les languettes du filtre à air dans les griffes (a) sur les côtés.
Assurez-vous que le filtre à air est solidement fixé dans toutes les positions.
a b
d
a Languettes pour les griffes sur le côté
b Bouton de filtre
c Languette pour la griffe du haut
d Languettes pour les griffes sur le bas
1 Insérez la grille avant dans les rainures de l'unité (3 endroits) et fixez la corde.
8
|
c a
d
