Utilisation

Déballage
Le chargeur est livré équipé des éléments suivants:
• Un câble secteur de 2 m.
• Un câble batterie de 3 m.
• Le présent manuel d'utilisation.

Installation mecanique

Le chargeur sera obligatoirement installé en position
verticale. Pour les chargeurs muraux, la partie inférieure du
chargeur se trouvera au minimum à 0,60 m du sol et/ou du
chargeur inférieur et la partie supérieure à 1,0 m du plafond.
La distance minimale entre deux chargeurs sera de 0,30 m.
Eviter impérativement les zones où des projections d'eau
sont possibles.

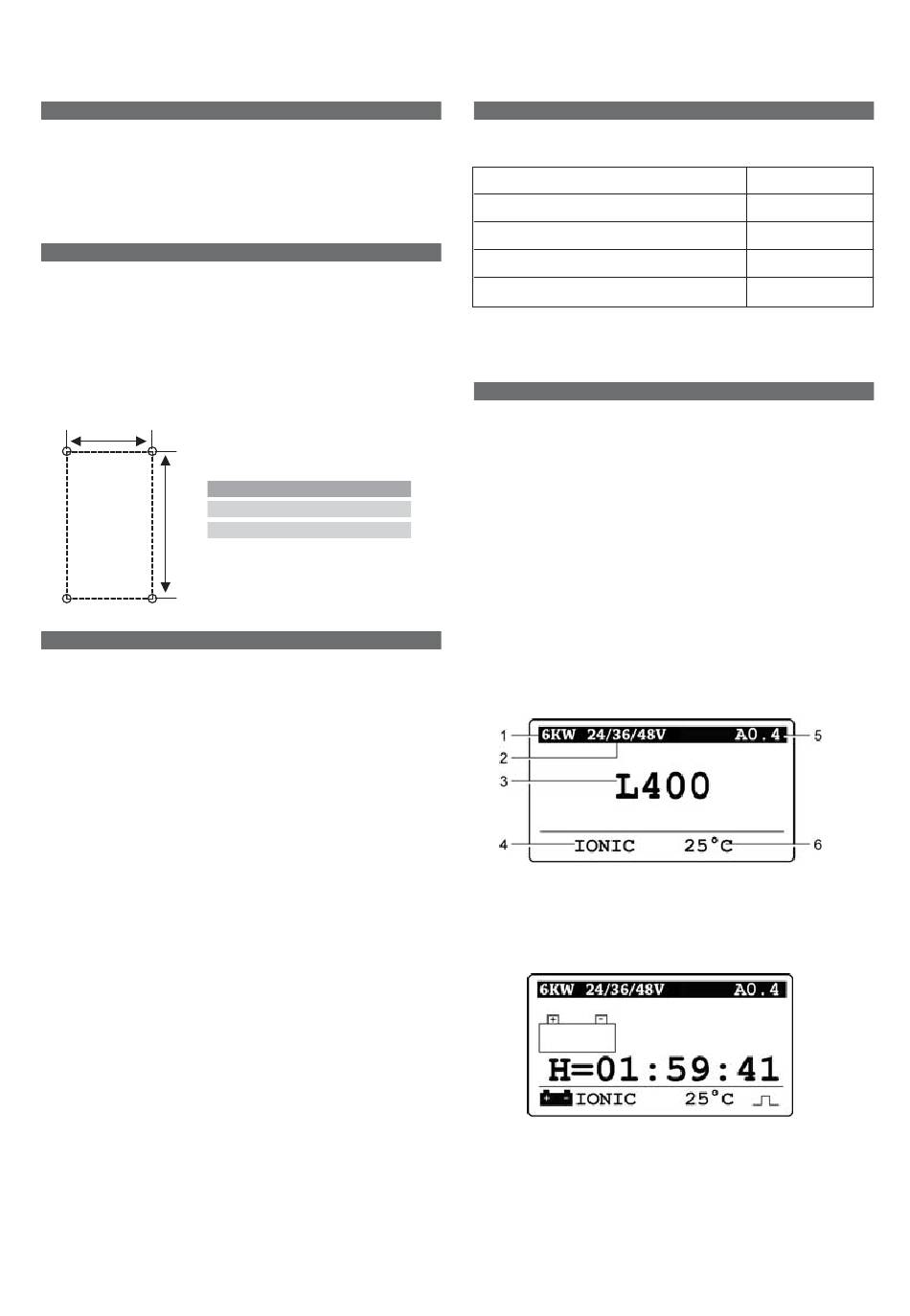

Le chargeur sera maintenu avec 4 fixations M8 adaptées à la
nature du support. Le gabarit de perçage dépend du modèle
de chargeur. Se conformer à l'illustration suivante.
394
H
Connexions électriques
Au secteur triphasé
La connexion au réseau électrique triphasé 400 V AC
se fera exclusivement par une prise normalisée et par
l'intermédiaire d'un disjoncteur adapté non fourni.
Le courant consommé est indiqué sur la plaque
signalétique du chargeur.
A la batterie
Il est impératif de respecter les polarités. Toutefois,
l'inversion de polarité entraînera, la fusion du fusible de
sortie, l'interdiction de la charge et l'affichage de DF2.
Se référer au paragraphe Signalétique des défauts.
La connexion à la batterie se fera avec le câble fourni:
• Câble ROUGE: PLUS batterie.
• Câble NOIR: MOINS batterie.
H (mm)
Type 1 540
Type 2 540

Configuration d'origine

Le chargeur est livré en configuration d'origine comme suit:
Profil:
Longueur câbles de sortie :
Configuration:
Egalisation automatique sélectionnée: Non
Charge différée activée:
• Si aucune modification n'est souhaitée, passer
directement au paragraphe Charge de la batterie.
• Si une modification est nécessaire, poursuivre au
paragraphe Configuration.

Charge de la batterie

Il est admis que le chargeur a été configuré conformément
au paragraphe Configuration. La charge ne peut être lancée
qu'avec une batterie connectée au chargeur et technique-
ment correspondante (type, capacité, tension).
Affichage hors charge
Le chargeur en position d'attente (interrupteur Marche/Arrêt
sur « 0 ») et la touche OK non appuyée, l'afficheur présente
des informations relatives au chargeur (lignes haut et bas):
1. Type du chargeur.
2. Caractéristiques du chargeur.
3. Indication d'attente.
4. Profil de charge précédemment sélectionné.
5. Version du logiciel.
6. Température de fonctionnement sélectionnée.
Lancement avec charge différée
Si la programmation a été effectuée en ce sens (menu
Configuration / Départ différé), la charge débutera après
ce délai. L'afficheur visualise le temps restant avant le
lancement de la charge.
8
Selon commande
4 m
Selon commande
Non
