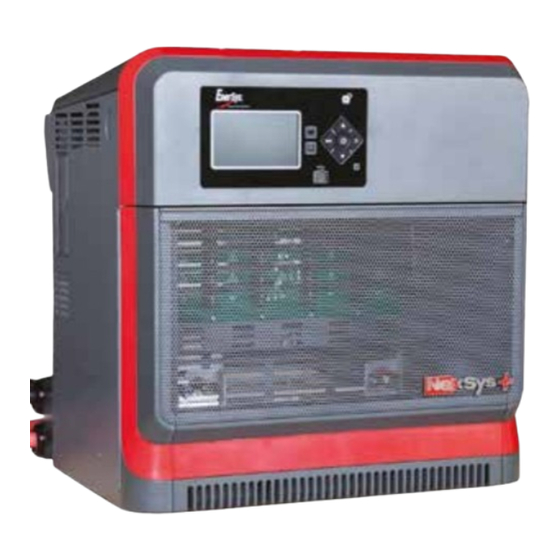

- Page 1 SOLUTIONS DE CHARGE Chargeur de batteries GUIDE D’UTILISATION www.enersys.com...
- Page 2 SOMMAIRE Introduction ........3 Caractéristiques ........ 4 Informations techniques ....4 Précautions de sécurité ....7 Installation ........8 Mode d’emploi ........10 Informations sur les menus et l’affichage ........13 Entretien et dépannage ....16...
- Page 3 Tous les utilisateurs doivent recevoir une instruction et une formation adéquates avant d’utiliser ce chargeur de batterie. Pour obtenir de l’aide, contactez votre commercial ou appelez le numéro suivant : EnerSys APAC EnerSys EMEA 85, Tuas Avenue 1 EH Europe GmbH Singapour 639518...
- Page 4 • Intégration sans fil avec les moniteurs de • Prend en charge tous les types de batteries : batteries Wi-iQ ® Batteries EnerSys lithium-ion (Li-ion), TPPL, ® ouvertes et au plomb au gel. Informations techniques Définitions des termes sur la plaque signalétique...
- Page 5 INFORMATIONS TECHNIQUES Informations techniques (suite) Codes à plusieurs lettres de la puissance de sortie Puissance de sortie (kW) Nombre de modules Puissance d’un module (kW) 10,5 14,0 17,5 21,0 24,5 28,0 Taille du boîtier (nombre de modules disponibles) et section des câbles DC Emplacements Section standard Phases...
- Page 6 0,1) arrondi à l'entier supérieur. Pour les batteries Enersys au lithium uniquement. Le chargeur ® communique avec le système de gestion des batteries au lithium Enersys ® NXSION (*) par l’intermédidire du bus CAN, ce dernier gère le chargeur et il n’est pas nécessaire de le paramétrer.
- Page 7 INFORMATIONS TECHNIQUES Informations techniques (suite) (*) Options pour le profil de charge partielle REMARQUE : Le réglage d’usine par défaut est Charge Fonctionnement : En mode de charge partielle, quotidienne désactivée, charge d’égalisation de 6 à 8 l’utilisateur peut charger la batterie pendant les heures le dimanche à...
- Page 8 16. Pour les batteries NexSys iON, utilisez ® 8. L ’installation, le réglage et l’entretien de cet uniquement les blocs-batteries EnerSys ® équipement doivent être effectués par du comportent le système de gestion et toute personnel qualifié. Mettez tous les raccordements la protection nécessaire.
- Page 9 Branchement à la batterie : Le chargeur doit être Déclaration UE connecté à la batterie au moyen des câbles fournis : EnerSys déclare que les chargeurs de la gamme ® • - Le câble ROUGE à la borne POSITIVE de la batterie.
- Page 10 MODE D’EMPLOI Mode d’emploi Réf. Fonction Description Affiche les informations sur Écran graphique le fonctionnement du chargeur et les menus ÉTEINT = chargeur éteint ou batterie non disponible Témoin de charge CLIGNOTEMENT = phase terminée VERT de refroidissement ALLUMÉ = batterie prête et disponible Touche de Permet d’accéder au menu navigation VERS LA principal, de faire défiler vers...
- Page 11 MODE D’EMPLOI Mode d’emploi (suite) • Connecter la batterie: vérifiez que le ou les connecteurs du chargeur sont compatibles avec celui ou ceux de la batterie. Branchez le ou les connecteurs du chargeur à celui ou ceux de la batterie. Pour les chargeurs disposant de connecteurs doubles, ceux-ci doivent être connectés pour que la charge commence.
- Page 12 MODE D’EMPLOI Mode d’emploi (suite) Référence Description Durée de charge Courant de charge Pourcentage de charge Avertissements du moniteur de batteries Wi-iQ ® Connexion USB Tension de charge (totale et par élément), en alternance avec les Ah réinjectés Température de la batterie, en alternance avec la capacité...
- Page 13 MODE D’EMPLOI Mode d’emploi (suite) Démarrage de l’égalisation automatique Panne de l'alimentation AC Si un jour d’égalisation a été programmé dans les Si l’alimentation secteur est coupée alors qu’une configurations du chargeur, la charge d’égalisation batterie est branchée au chargeur durant un cycle commence automatiquement le jour programmé...
- Page 14 INFORMATIONS SUR LES MENUS ET L’AFFICHAGE Informations sur les menus et l’affichage (suite) Journaux Écran d’affichage des mémorisations Le chargeur peut afficher les détails des 300 derniers cycles de charge. L ’écran indique ici 3 charges enregistrées en mémoire. Mémo 1 est la dernière charge mémorisée. Lorsque la trois centième charge est mémorisée, la charge la plus ancienne est effacée et remplacée par la charge la plus 3.
- Page 15 à ce moment-là. Mot de passe Ce menu permet d’accéder à la fonction USB pour Le personnel de maintenance autorisé d’EnerSys ® mettre le logiciel à jour. rentre le mot de passe dans ce menu pour accéder Les mises à...
- Page 16 ENTRETIEN ET DÉPANNAGE Entretien et dépannage Affichage des erreurs En cas d’erreur, l’un des codes ci-dessous s’affiche à l’écran. S’il s’agit d’une erreur critique, la charge s’arrête et la LED rouge s’allume. Codes d’erreur Erreur Cause Solution Erreur liée à l’intensité avant DF1 (peut être DF-CUR secteur faible, phase manquante ou module Appelez le service après-vente.
- Page 17 ENTRETIEN ET DÉPANNAGE Entretien et dépannage (suite) Erreur Cause Solution MOD FUS Fusible de sortie du module endommagé. Appelez le service après-vente. Appelez le service après-vente (reportez-vous à la MOD Err Erreur interne du module. description de l’état du module). La tension de la batterie est corrompue par Appelez le service après-vente (vérifiez la tension dans MOD VBAT...
- Page 18 REMARQUES...
- Page 19 REMARQUES...
- Page 20 D’ERREURS OU D’OMISSIONS. © 2024 EnerSys. Tous droits réservés. Les marques commerciales et les logos sont la propriété d’EnerSys et de ses sociétés affiliées, à l’exception de CE et d'UKCA, qui n’appartiennent pas à EnerSys. Document susceptible d’être modifié sans notification préalable.
