Présentation

Introduction

La série des chargeurs Lifeplus permet la recharge des
batteries à partir du secteur triphasé. Les chargeurs Lifeplus
permettent la recharge automatique de batteries comprises
dans les plages suivantes : 24-36-48V ou 48-72-80V.
La reconnaissance de la batterie (tension, capacité, état de
charge, etc.) est automatique de par le pilotage à micropro-
cesseur. La gestion de la batterie est optimale grâce à une
analyse performante de son état. Plusieurs profils de charge
sont disponibles (batteries à électrolyte libre « plomb
ouvert », étanches ou gélifiées « gel ») selon la
configuration effectuée par l'utilisateur. De plus, des
charges de désulfatation, d'égalisation et de compensation
sont intégrées.

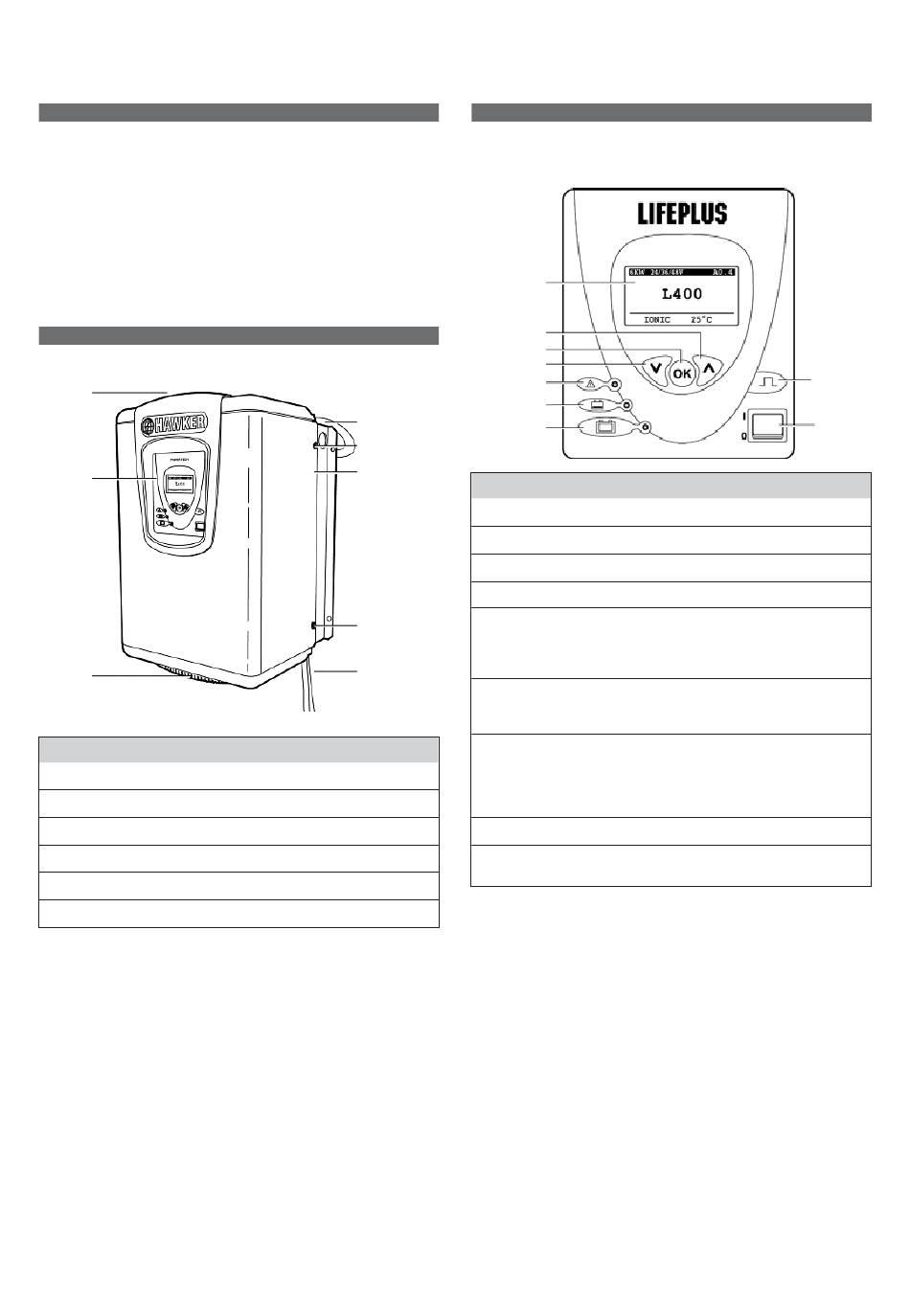

Les éléments externes
Ils sont présentés ci-dessous:
1
2
1
Rep. Fonction
1. Ouïes d'aération.
2. Affichage et contrôle (voir figure suivante).
3. Câble secteur.
4. Vis de maintien du capot de protection.
5. Fixation murale.
6. Câble batterie.
Figure 1: Les éléments généraux du chargeur.

La zone de commande

Elle regroupe l'afficheur et les touches de commande.
Se référer aux chapitres Les menus et Utilisation en ce qui
concerne le détail des informations présentées.
1
2
3
4
5
6
3
7
4
5
Rep.
1.
2.
3.
4.
5.
4
6
6.
7.
8.
9.
Figure 2: Les éléments de commande du chargeur.
5
Fonction
Afficheur graphique LCD.
Touche de navigation de menu (vers le haut).
Touche de validation.
Touche de navigation de menu (vers le bas).
Voyant rouge de défaut.
Eteint: pas de défaut.
Clignotant: détection d'un défaut en cours.
Fixe: défaut.
Voyant jaune de charge en cours.
Eteint: chargeur à l'arrêt.
Allumé: charge en cours.
Voyant vert de fin de charge (batterie chargée).
Eteint: chargeur à l'arrêt ou batterie non
disponible
Clignotant: phase de relaxation.
Fixe: batterie disponible.
Interrupteur Marche-Arrêt.
Touche de sortie de menu, de lancement
d'égalisation et de désulfatation.
9
8
