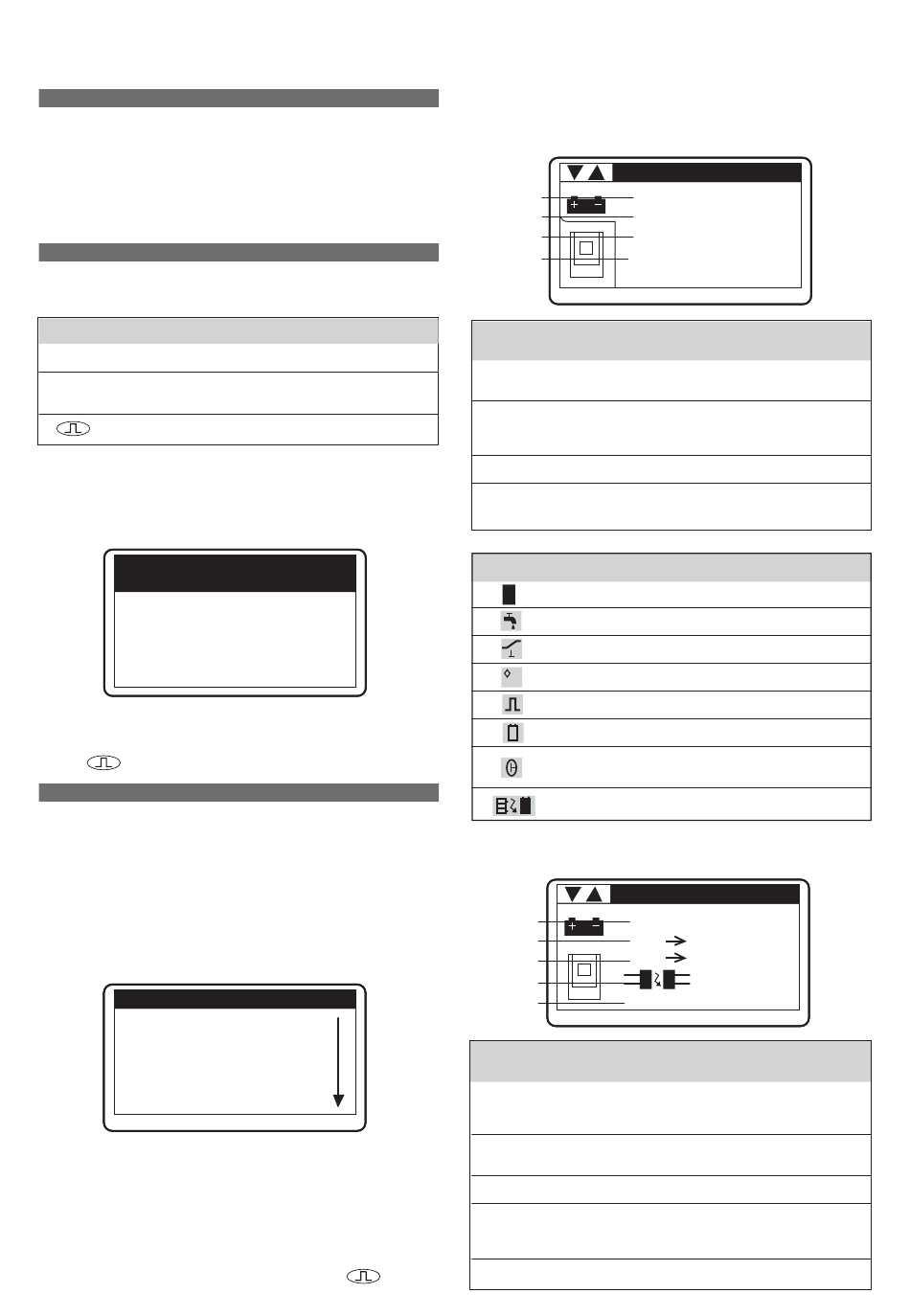

Les menus

Les menus permettent l'accès aux fonctions suivantes:
• Visualisation des 100 dernières mesures
(menu Mémorisations).
• Visualisation des états des défauts, alarmes, etc.
(menu Status).
• Configuration du chargeur (menu Configuration).
• Paramétrage du contraste (menu Contraste), du
rétroéclairage (menu Backlight) de l'afficheur et de la
langue d'affichage (menu Langue).
Accès aux menus
Fonctions des touches
Les touches disposent des fonctions générales suivantes:
Touche Fonction
▼▲
Navigation dans le menu.
OK Sélection du menu actif ou validation de la
valeur entrée.
Fermeture de la fenêtre.
Entrée du mot de passe
Le chargeur étant en position d'attente (interrupteur M/A
sur « 0 »), appuyer sur OK. Entrer le mot de passe (touches
▼ou ▲) jusqu'à afficher le numéro valide. Le menu
principal est affiché.
MENU SMT 80 V–85A
MEMORISATIONS
STATUS
CONFIGURATION
CONTRASTE
BACKLIGHT
LANGUE
Chacun des six menus accessibles est détaillé ci-dessous.
Le menu en cours est automatiquement abandonné après
une minute d'inactivité ou volontairement par appui sur la
touche .
Mémorisations
Il présente l'historique de chacune des 100 dernières charges.
Accès
Au menu principal, sélectionner MEMORISATIONS et
ppuyer sur OK.
L'écran à l'appel
L'afficheur indique ici que 17 charges ont été mémorisées
(ligne de titre). Le MEMO 1 concerne la dernière mémorisati-
on. Après la mémorisation de la centième charge, le plus
an cien historique est effacé et remplacé par le précédent
en date.
MEMORISATION SMT 80 V–85A
MEMO
MEMO
MEMO
MEMO
MEMO
MEMO
Afficher un historique
Procéder comme suit:
1. Sélectionner un historique (MEMO x) avec ▼ou ▲.
2. Afficher le premier écran de l'historique par appui sur OK.
3. Afficher le second écran de l'historique par appui sur ▼.
4. Retourner au menu principal par appui sur
V3.3
V3.3 (17)
1
2
3
4
5
6
.
Les informations affichées
L'historique est présenté sur 2 écrans.
Ecran n°1 (informations batterie)
MEMO
1
2
3
4
Rep. Sans
Hawker easycontrol
1. Ligne vide.
2. Tension et tempéra-
ture de fonctionne-
ment programmée.
3. Type programmé.
4. Ligne vide.
Icône Type d'alarmes
!
Alarmes présentes.
Alarme de niveau d'électrolyte bas.
Alarme de déséquilibre de tension.
Alarme de température batterie.
C
Charges d'égalisation manquantes.
Surdécharges excessives.
Nombre de cycles moyen quotidien trop
important.
Déconnexion de Hawker easycontrol.
Tableau A: Icône des types d'alarmes.
Ecran n°2 (informations chargeur)
SMT 80 V–85A
1
2
3
4
5
Rep. Sans
Hawker easycontrol
1. Type, pourcentage
de charge, tempéra-
ture paramétrée.
2. Tension de début et de fin de charge
par élément et courant de fin de charge.
3. Capacité réinjectée et temps de charge (hh:mm).
4. Icône de condition de fin de charge (Tableau B)
et type de défaut éventuel (voir § Signalétique
des défauts).
5. Indication codée de charge.
6
MEMO 1
CA11402
48V 500Ah 24∞C
GEL
!
Avec
Hawker easycontrol
Numéro de série de
batterie.
Tension, capacité et
température mémo
risée avant la charge.
Type détecté.
Icône d'alarme
(Tableau A).
MEMO 2
V3.3
25 ∞C
IONIC 47 %
2. 33 2. 40V/26A
3Ah 00 : 07
DF5
CFC=0x0100C802
Avec
Hawker easycontrol
Type, pourcentage de
charge et température
mémorisée avant la charge.
