18.2 Sorties et accessoires

Sortie Description
Sortie d'alimentation des accessoires 24 V 400 mA max.
1 ... 5
REMARQUE : l'absorption maximale de 400 mA correspond à la somme de tous les accessoires installés.

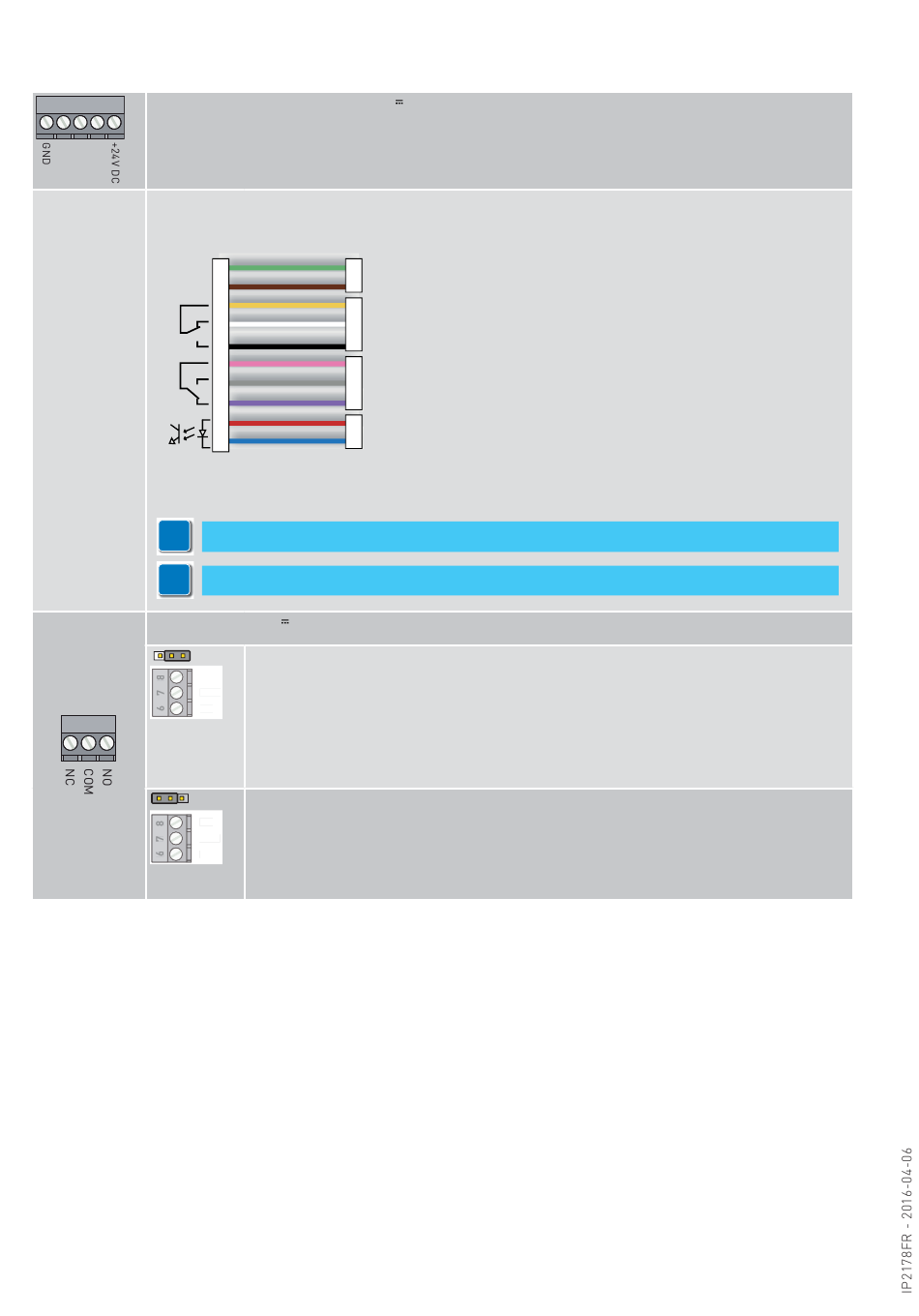

Raccordement du capteur de sécurité autocontrôlé sur le vantail.
Raccorder le capteur côté fermeture aux bornes 1-2 (GND-PIMP).
Raccorder le capteur côté ouverture aux bornes 1-3 (GND-PDET).
12-24 V
AC-DC
COM
NC
NO
COM
NO
CAPTEUR DE
NC
SÉCURITÉ
REMARQUE : En cas de panne du capteur de sécurité en ouverture, la porte se ferme et reste fermée, elle ne peut être
ouverte que manuellement.
En cas de panne du capteur de sécurité en fermeture, la porte reste ouverte. En commutant le sélecteur de fonctions sur
PORTE FERMÉE, la porte fonctionne en mode Low Energy et ne peut être ouverte que manuellement.
i
i
Contact du relais 24 V 1 A.
NO NO
COM COM
NC NC
6 7 8
NO NO
COM COM
NC NC
VERT
1
MARRON
ALIMENTATION
5
JAUNE
1
BLANC
SIGNAL D'ARRÊT
3
(CÔTÉ OUVERTURE)
NOIR
ROSE
1
GRIS
SIGNAL INVERSE
VIOLET (CÔTÉ FERMETURE)
2
ROUGE**
5
BLEU**
MONITORAGE
4
Retirer les pontets 1-2 et 1-3.
Pour de plus amples informations, consulter le manuel du capteur REM
Le contact à relais peut être utilisé comme :
- sortie pour le raccordement en parallèle de la commande de FERMETURE D'URGENCE sur plusieurs
portes coupe-feu ;
- sortie pour le raccordement d'un bloc avec une alimentation différente de 12/24 VCC.
- sortie pour le raccordement d'un dispositif lumineux ou acoustique de signalisation d'erreur. Le
contact COM-NO s'ouvre et le tableau électronique détecte une erreur (voyant sur le tableau électro-
nique DAB205CU clignotant).
En l'absence d'alarme/erreur, le contact COM-NO est fermé.
En présence d'une erreur, consulter le paragraphe « Alarmes » au paragraphe 24.1.
Il est possible de raccorder un dispositif de signalisation de porte ouverte/fermée.
La position de signalisation de porte ouverte/fermée est réglée par le trimmer d'exclusion de sécurité
en ouverture.
Pour l'indication de porte fermée, régler le trimmer au minimum.
Pour l'indication de porte ouverte (de 55° à 90°), ouvrir la porte avec n'importe quelle commande d'ou-
verture et régler le trimmer jusqu'à l'allumage du voyant sur la carte DAB905ESA quand la porte est
ouverte, ou dans la position d'ouverture souhaitée.
