entrematic Ditec DAB205 Manuel Technique page 32

Contact Fonction - Accessoire
3 7 N.O. FERMETURE D'URGENCE
GND-KILL (PORTES COUPE-FEU)
3 7 N.O. FONCTION « INFIRMIER &
GND-KILL LIT »
3 7 N.O. PORTES INTERVERROUIL-
GND-KILL LÉES
3 8 N.O. RESTAURATION DE LA FER-
GND-KRST METURE
D'URGENCE
3 9 N.O. SIGNAL DE PORTE
GND-UNL DÉBLOQUÉE
3 10 N.O. PORTE FERMÉE
GND-OFF
Description
La fermeture du contact active la manœuvre de fermeture d'urgence. Cette commande
est active en toute circonstance et prévaut sur toute autre commande.
Après la réouverture du contact (avec JUMPER J=ON), la porte fonctionne de nouveau
selon la configuration du sélecteur.
ATTENTION : en cas d'activation de la FERMETURE D'URGENCE, toutes les
fonctions de sécurité seront ignorées et la porte se fermera. Les objets ou les
personnes se trouvant dans le passage pendant la fermeture pourraient subir de
graves dommages.
Cette fonction est généralement utilisée pour isoler une zone en cas d'incendie.
REMARQUE : Cette commande peut être associée à un bouton-poussoir d'urgence.
Il est possible de modifier le contact de sortie de N.O. à N.F. en changeant les paramètres
préconfigurés comme indiqué au chapitre 13.
Le fonctionnement de blocage pendant la fermeture d'urgence peut être sélectionné
selon les paramètres préconfigurés au chapitre 13.
Une barre anti-panique peut être installée en combinaison avec un blocage magnétique
sur la porte coupe-feu.
En cas d'alarme incendie ou de coupure de courant, la barre anti-panique gardera la
porte fermée bloquée. En cas d'issue de secours, la barre anti-panique peut être déblo-
quée manuellement.
Configurer le contact relais de la carte DAB905ESA en choisissant les paramètres 11, 12
ou 13 comme indiqué au chapitre 13.

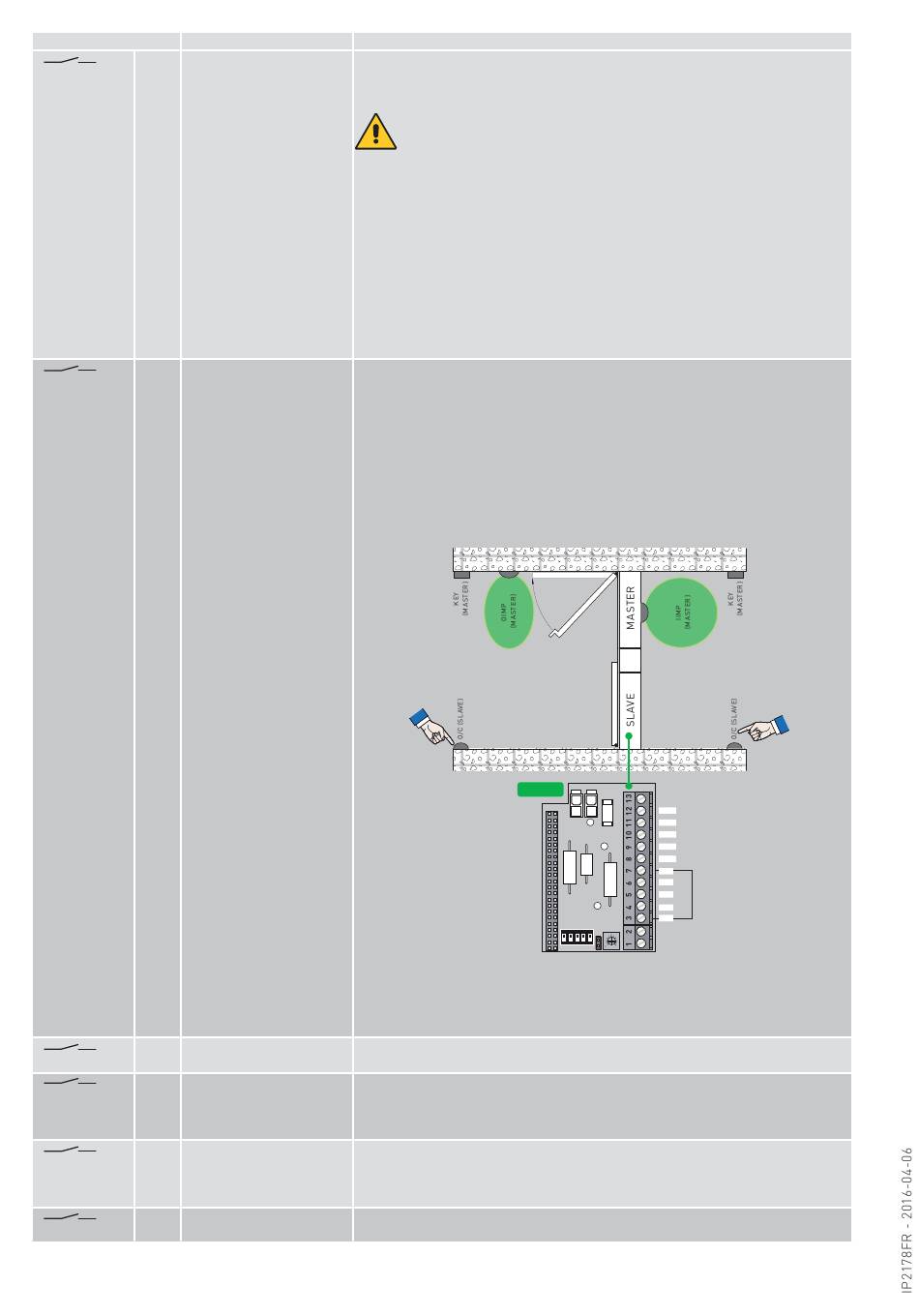

Dans les installations munies de portes en parallèle, il est possible d'activer la fonction
« INFIRMIER & LIT », en gérant le contact 3-7 sur le tableau électronique de la porte
ESCLAVE.
Lorsque le contact 3-7 est fermé, l'ouverture de la porte MAÎTRE (fonction INFIRMIER)
s'active :
• à travers une commande KEY, IIMP, OIMP, O/C lancée à la porte MAÎTRE ;
• ou à travers une commande IIMP ou OIMP lancée à la porte ESCLAVE
Lorsque le contact 3-7 est fermé, l'ouverture des deux portes (fonction LIT) s'active à
l'aide de la commande O/C lancée à la porte ESCLAVE.
SEULEMENT
FOR BED
POUR
FUNCTION
FONCTION LIT
ONLY
SLAVE
REMARQUE : vérifier si le contact KILL est N.O. Dans le cas contraire, modifier les para-
mètres indiqués au chapitre 13.
Si la fonction PUSH AND GO est habilitée, la fonction « LIT » peut également être activée
par la poussée manuelle de la porte ESCLAVE. La porte s'ouvrira automatiquement.
Il est possible de gérer des applications de portes interverrouillées. Pour les raccorde-
ments, voir le paragraphe 21.2.
Si JUMPER=ON, le tableau exécute une restauration automatique à la suite d'une fer-
meture d'urgence.
Il est possible de raccorder un dispositif de réinitialisation DAB905RSD pour rétablir le
fonctionnement normal de la porte suite à une fermeture d'urgence (JUMPER=OFF).
Contact du signal de porte débloquée.
La fermeture du contact anticipe la manœuvre d'ouverture lorsque la serrure électrique /
gâche électrique est complètement débloquée, dans le délai programmé par le trimmer
de réglage du temps de retard (max 3 s).
Contact de raccordement du temporisateur de porte fermée.
32
+24 V DC
OPEN
EXIT
OFF
UNL
KRST
KILL
KEY
O/C
OIMP
GND
DAB905ESE
ON
1 2 3 4 5
SEULEMENT
FOR BED
POUR
FUNCTION
FONCTION LIT
ONLY
