Notice de montage et d'utilisation
CHAPITRE 4
FONCTIONNALITÉS
m
REMARQUE
Ventilateurs EC pour gaines rectangulaires – InlineVent

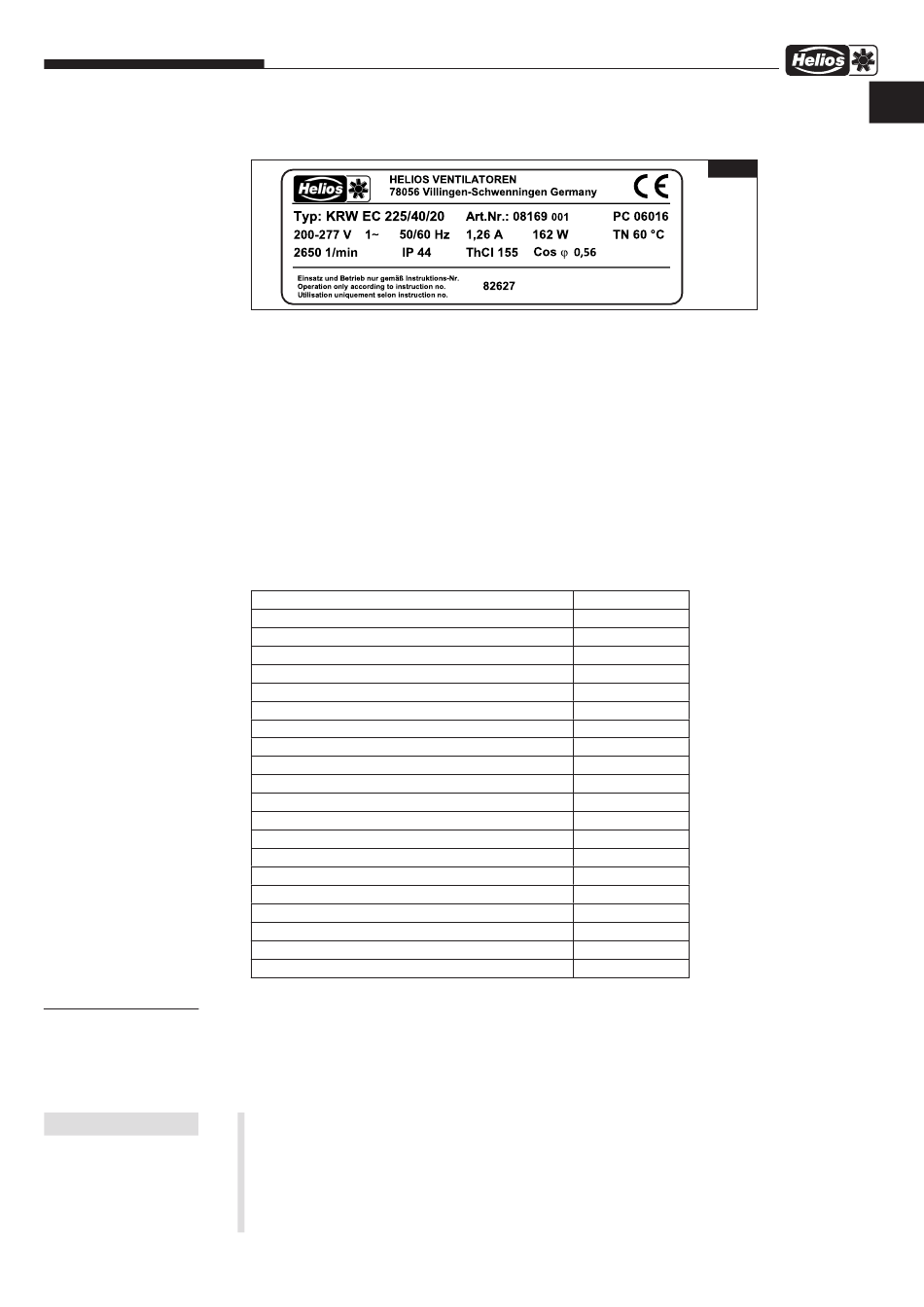

3.1 Plaque signalétique
Exemple:
ä
ü
Æ 
Légende de la plaque signalétique du ventilateur :
ò Adresse du fabricant
ù Symbole des ventilateurs :
CE = marquage CE
ä Série :
KRW EC = désignation du modèle
225/40/20 = taille
ë N° de référence article
ö Code de production / Année de fabrication
Le numéro d'article, le SNR (numéro de série) et le PC (code de production) permettent d'identifier le ventilateur.
3.1.1 Plaque signalétique du moteur
Les données techniques du moteur sont indiquées sur la plaque signalétique du moteur.
3.2

Accessoires

L'utilisation d'accessoires non conseillés ou proposés par Helios n'est pas permise. Les dégâts causés par cette
mauvaise utilisation ne sont pas inclus dans la garantie.
Manchettes souples
Registres de réglage
Volets extérieurs automatiques
Grilles pare-pluie
Adaptateurs circ. pour vent. rectangulaires sur gaine ronde
Contre brides
Plots anti-vibratoires par traction
Plots anti-vibratoires par pression
Silencieux pour gaines rectangulaires
Potentiomètre de vitesse
Commutateur 3 étages
Régulateur électronique universel
Régulateur électronique pression diff. / température
Gaine acoustique souple
Batterie eau chaude
Kit de régulation pour batterie eau chaude WHR
Batterie électrique
-avec régulation de température intégrée
Régulateur de température pour EHR-R..
Caisson filtre G4 pour gaine rectangulaire
Caisson filtre F7 pour gaine rectangulaire
4.0 Description des fonctionnalités du SKR.. / KR.. EC
Les ventilateurs pour gaines rectangulaires SKR.. / KR.. EC sont régulables par variation progressive de vitesse par
signal 0-10V. Les potentiomètres (type PU/A10) et commutateurs 3 étages (type SU/A) adaptés, sont proposés en
tant qu'accessoire. La variation de vitesse peut également se faire avec le régulateur électronique universel (type
EUR EC). Alternativement, il est possible d'utiliser les régulateurs électroniques de pression différentielle (EDR) ou de
température (ETR).
m
Commutation :
Les ventilateurs EC peuvent être fréquemment mis en route ou arrêtés par le biais du signal 0-10V ou
via l'entrée d'autorisation de mise en route (selon le modèle). Cela ménage l'électronique et garantit
une longue durée de vie. La commande par le biais de l'alimentation principale (marche/arrêt) est
m
déconseillée. En général, il est nécessaire de respecter un intervalle d'au moins 120 secondes entre
l'arrêt et le redémarrage de l'appareil.
En cas de fortes vibrations et/ou bruits, la maintenance doit être effectuée par un personnel qualifié et
selon les instructions, section 1.4.
ò ù
ë ö
Å î Ø

ü Tension / Fréquence
Å Courant nominal
î Puissance absorbée
Ø Temp.de fluide max. en fonctionnement nominal
Æ Vitesse nominale
 Protection / Classe d'isolation du moteur / Cosinus
 Notice de montage et d'utilisation / N° d'impression
VS..
JVK
VK..
WSG..
FSK..
GF
SDZ
SDD
KSD..
PU/A 10
SU/A
EUR EC
EDR/ETR
FSD..
WHR
WHST.. / WHS HE..
EHR-R..
EHR-R..TR
EHS
KLF.. G4
KLF.. F7
5 5
®
KR EC ... / SKR EC ...
Fig. 3
