4.5 Surveillance du débit ou de la température / fonction de
commutation
OUTx change son état de commutation si les seuils de commutation réglés (SPx,
rPx) ne sont pas atteints ou sont dépassés� Les fonctions de commutation sui-
vantes peuvent être sélectionnées :

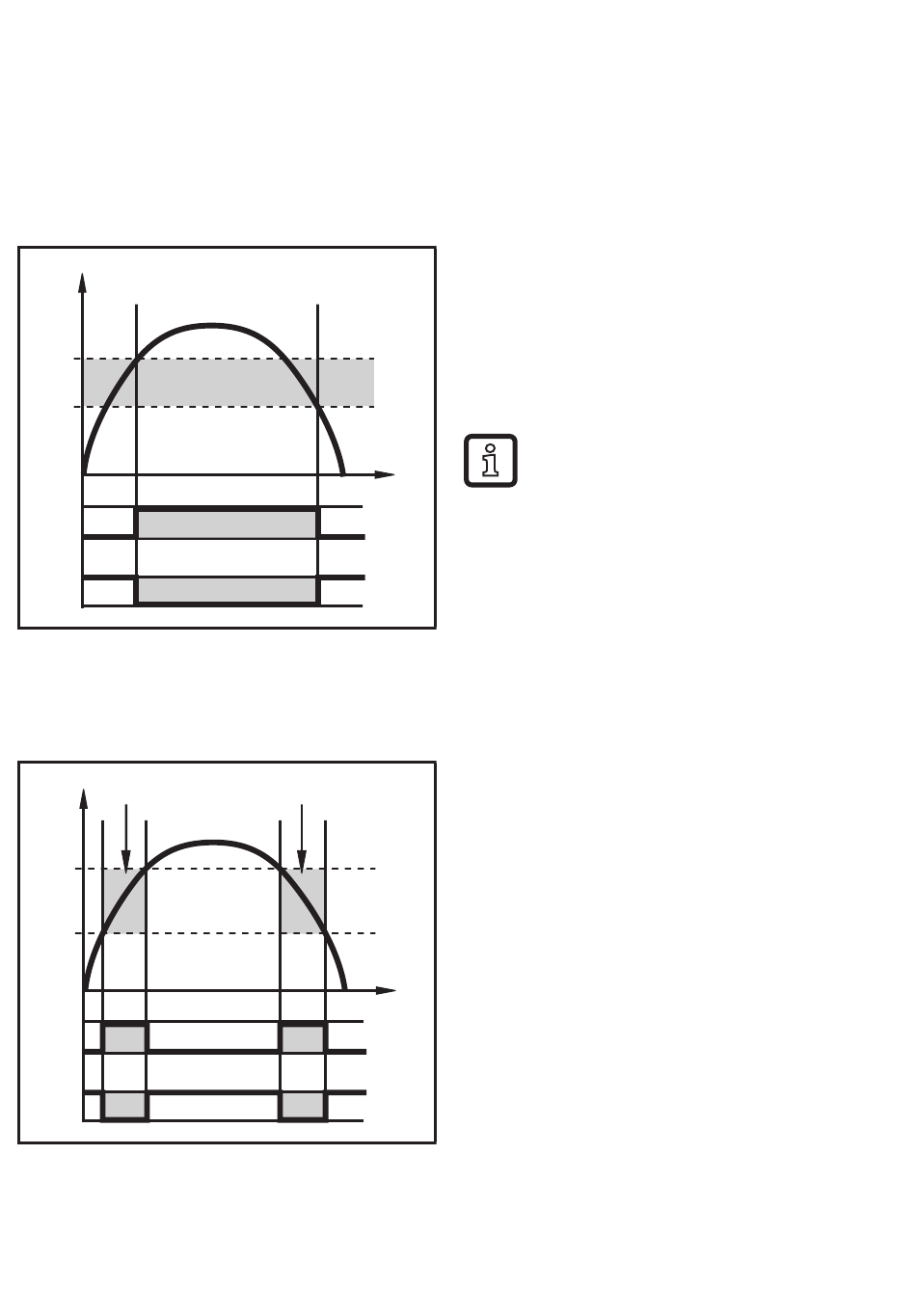

4.5.1 Fonction hystérésis
Q
SP
rP
1
0
1
0
Exemple de la surveillance du débit
HY = hystérésis
4.5.2 Fonction fenêtre
Q
FE
SP
rP
1
0
1
0
Exemple de la surveillance du débit
FE = fenêtre
8
HY
t
Hno
Hnc
FE
t
Fno
Fnc
Normalement ouvert : [OUx] = [Hno]
Normalement fermé : [OUx] = [Hnc]
D'abord le seuil d'enclenchement (SPx)
est réglé, ensuite le seuil de déclenche-
ment (rPx) avec la différence souhaitée�
si SPx est modifié, rPx change
automatiquement, la distance
reste inchangée�
Normalement ouvert : [OUx] = [Fno]
Normalement fermé : [OUx] = [Fnc]
La largeur de la fenêtre peut être réglée
par la différence entre SPx et rPx�
SPx = valeur supérieure
rPx = valeur inférieure�
