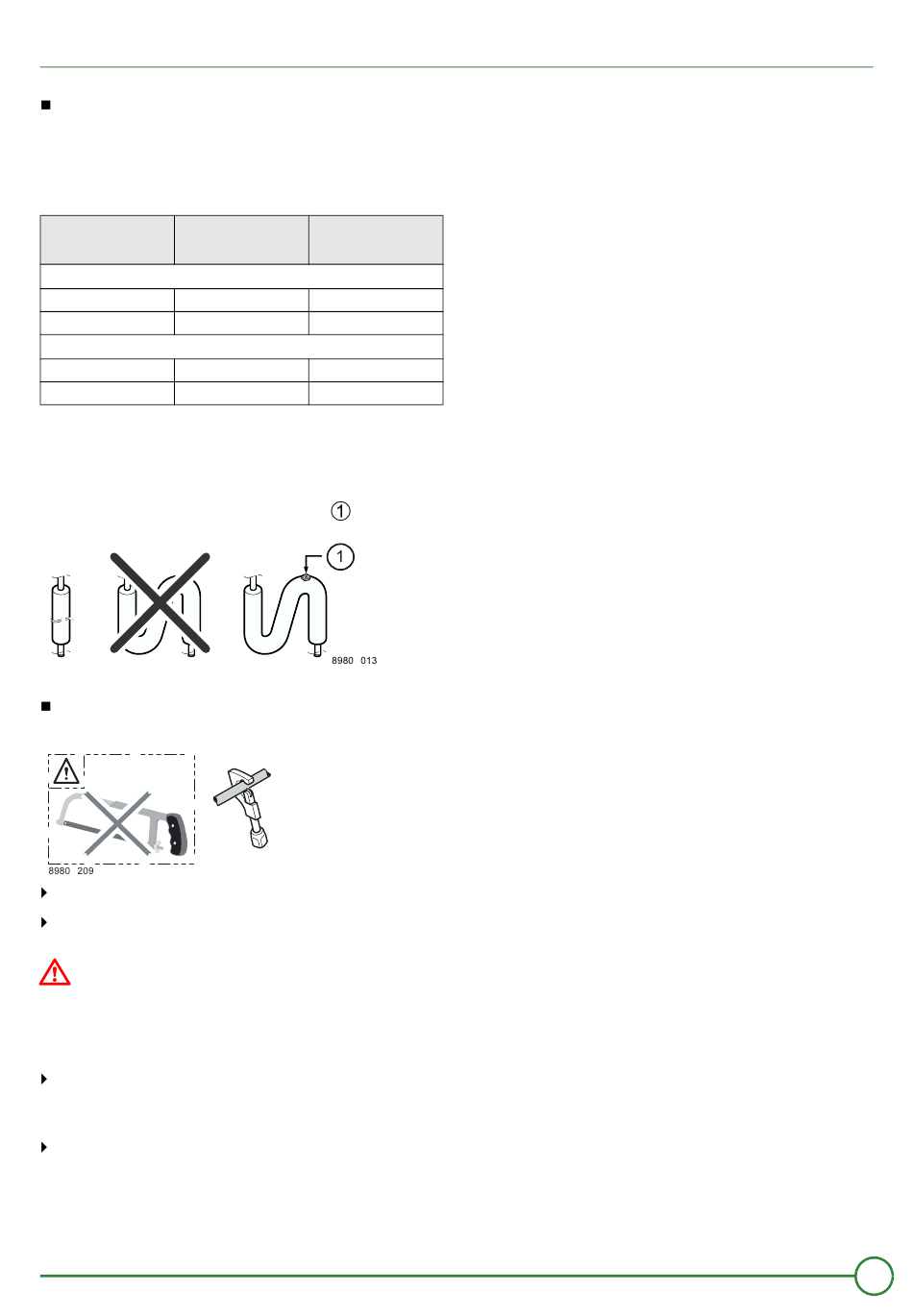

5.4.2
Tuyauteries départ et retour
Dimensionnement
Pour pouvoir profiter des avantages d'une tuyauterie sans dégazeur
ni purgeur au point haut, le débit du fluide solaire ne doit pas
descendre au-dessous de 0.4 m
dégazage. Pour cela, respecter les critères suivants :
Tube cuivre
Nombre de capteurs
ø ext. (mm)
Capteurs plans SUN
2
3
Capteurs tubulaires SUN 3000
3 en série
4 en série
Les tuyauteries doivent être les plus courtes possibles et toujours en
pente descendante entre les capteurs et le raccordement au
préparateur solaire.
Si les critères de pose assurant un dégazage optimal ne peuvent pas
être respectés, un dégazeur à purge manuelle
installé au(x) point(s) haut(s) de l'installation solaire.
Raccordement
L'utilisation de la scie à métaux est à proscrire.
Raccordement des tubes par bicone.
Brasage fort : Métal d'apport de brasage fort sans décapant
selon DIN EN 1044, par exemple L-Ag2P ou L-CuP6.
Les brasages tendres ne sont pas autorisés.
L'utilisation de décapant favorise les phénomènes de
corrosion des installations fonctionnant avec du
propylène glycol comme fluide caloporteur. Dans tous les
cas, un rinçage de l'intérieur des tubulures s'impose.
Raccords-union : Uniquement utilisables s'ils résistent au
glycol, à la pression (4 bar) et aux températures (180 °C, -
30 °C) (indications du fabricant).
Matériaux d'étanchéité : Chanvre ou téflon.
06/02/2012 - 300025806-001-C
3
/s au cours du processus de
Longueur max. (m)
(départ + retour)
15 ou 18
30
15
30
15 ou 18
30
15 ou 18
30
doit alors être
OBESL E200 E300 E400
5. Installation
19
