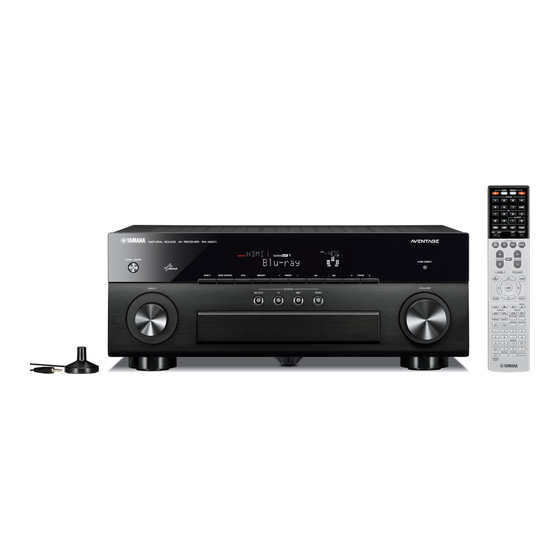

- Page 1 English Français AV Receiver Ampli-tuner audio-vidéo Easy Setup Guide Manuel de configuration rapide...
-
Page 2: Preparation
PDF versions of this guide and “Owner’s Manual” can be downloaded from the • HDMI cable (x2) following website. http://download.yamaha.com/ • Audio pin cable (x1) • Digital optical cable (x1) (not required if your TV supports ARC [Audio Return Channel]) -
Page 3: Placing Speakers
Placing speakers Set up the speakers in the room using the following diagram as a reference. For information on other speaker systems, refer to “Owner’s Manual”. 5.1-channel system 7.1-channel system 10° to 30° 10° to 30° 30 cm (1 ft) or more 1 Front speaker (L) 2 Front speaker (R) 3 Center speaker... -
Page 4: Connecting Speaker Cables
Connecting speakers/subwoofer • Under its default settings, the unit is configured for 8-ohm Connect the front speakers (1/2) Connect the center speaker (3) to the speakers. When connecting 6-ohm speakers, set the unit’s speaker impedance to “6 Ω MIN”. For details, see “Setting the to the FRONT (//\) terminals. - Page 5 For 7.1-channel system Connect the surround speakers Connect the subwoofer (9) to the (4/5) to the SURROUND (//\) SUBWOOFER (1) jack. Connect the surround back speakers terminals. (6/7) to the SURROUND BACK (//\) terminals. The unit (rear) The unit (rear) The unit (rear) SPEAKERS SPEAKERS...
-
Page 6: Connecting External Devices
Connecting external devices Before connecting the power cable (General model only) Make sure you set the switch position of VOLTAGE SELECTOR according to your local voltage. Voltages are AC 110-120/220-240 V, 50/60 Hz. Audio out HDMI out HDMI in (optical) BD/DVD player OPTICAL HDMI... - Page 7 Connect the YPAO microphone to the YPAO MIC jack on the front panel. The Yamaha Parametric room Acoustic Optimizer (YPAO) function detects speaker connections, measures the The following screen appears on the TV. distances from them to your listening position(s), and then automatically optimizes the speaker settings, such as volume balance and acoustic parameters, to suit your room.
- Page 8 If “W-1:Out of Phase” appears Use the cursor keys to select “Save/Cancel” and press ENTER. Follow the procedure below to check the speaker connections. Depending on the type of speakers or room environment, this message may appear even if the speakers are connected correctly.
- Page 9 Playing back a BD/DVD Many more features! Now let’s play back a BD/DVD. The unit has various other functions. Press HDMI 1 to select “HDMI 1” as the We recommend playing back multichannel audio Please refer to “Owner’s Manual” on the supplied input source.
-
Page 10: Accessoires
Pour télécharger ce guide ainsi que le « Mode d’emploi » au format PDF, • Câble de broche audio (x1) rendez-vous sur le site Web suivant : • Câble optique numérique (x1) (inutile si votre téléviseur prend en charge la fonction ARC http://download.yamaha.com/ [Audio Return Channel... -
Page 11: Installation Des Enceintes
Installation des enceintes Installez les enceintes dans la pièce en vous reportant au diagramme suivant. Pour obtenir des informations sur les autres systèmes d’enceinte, consultez le « Mode d’emploi ». Système à 5.1 voies Système à 7.1 voies 10° à 30° 10°... -
Page 12: Raccordement Des Enceintes/Du Caisson De Graves
Raccordement des enceintes/du caisson de graves • L’unité est configurée pour des enceintes 8 ohms par défaut. Raccordez les enceintes avant (1/ Raccordez l’enceinte centrale (3) Lorsque vous raccordez des enceintes 6 ohms, réglez l’impédance d’enceinte de l’unité sur « 6 Ω MIN ». Pour plus 2) aux bornes FRONT (//\). - Page 13 Pour le système à 7.1 voies Raccordez les enceintes d’ambiance Raccordez le caisson de graves (9) (4/5) aux bornes SURROUND à la prise SUBWOOFER (1). Raccordez les enceintes surround arrière (//\). (6/7) aux bornes SURROUND BACK (//\). L’unité (arrière) L’unité (arrière) L’unité...
-
Page 14: Raccordement Des Appareils Externes
Raccordement des appareils externes Avant de raccorder le câble d’alimentation (modèle standard uniquement) Vérifiez que vous sélectionnez la position de permutation Sortie audio Téléviseur de VOLTAGE SELECTOR en fonction de la tension locale. Entrée HDMI Sortie HDMI (optique) Les tensions sont CA 110-120/220-240 V, 50/60 Hz. Lecteur BD/DVD OPTICAL HDMI... -
Page 15: Optimisation Automatique Des Réglages D'enceintes (Ypao)
(YPAO) L’écran suivant apparaît sur le téléviseur. La fonction Yamaha Parametric room Acoustic Optimizer (YPAO) permet de détecter les raccordements des enceintes et de mesurer la distance entre ces dernières et la position d’écoute. Elle optimise ensuite automatiquement les réglages des enceintes tels que les paramètres d’équilibre du volume et les paramètres acoustiques qui conviennent à... - Page 16 Si le message « W-1:Out of Phase » apparaît Utilisez les touches de curseur pour sélectionner « Save/Cancel » et appuyez Suivez la procédure ci-dessous pour vérifier les sur ENTER. raccordements de l’enceinte. Selon le type d’enceintes ou l’environnement, ce message peut apparaître, même si les enceintes sont correctement raccordées.
-
Page 17: Lecture D'un Disque Bd/Dvd
Lecture d’un disque BD/DVD Encore plus de Voyons maintenant comment lire un disque BD/DVD. Appuyez sur HDMI 1 pour sélectionner fonctions ! « HDMI 1 » comme source d’entrée. Pour sentir les effets d’ambiance sonore produits par l’unité, nous vous recommandons de lire les disques VOL. - Page 18 © 2012 Yamaha Corporation Printed in Malaysia ZA83170...
