2) Raccordement

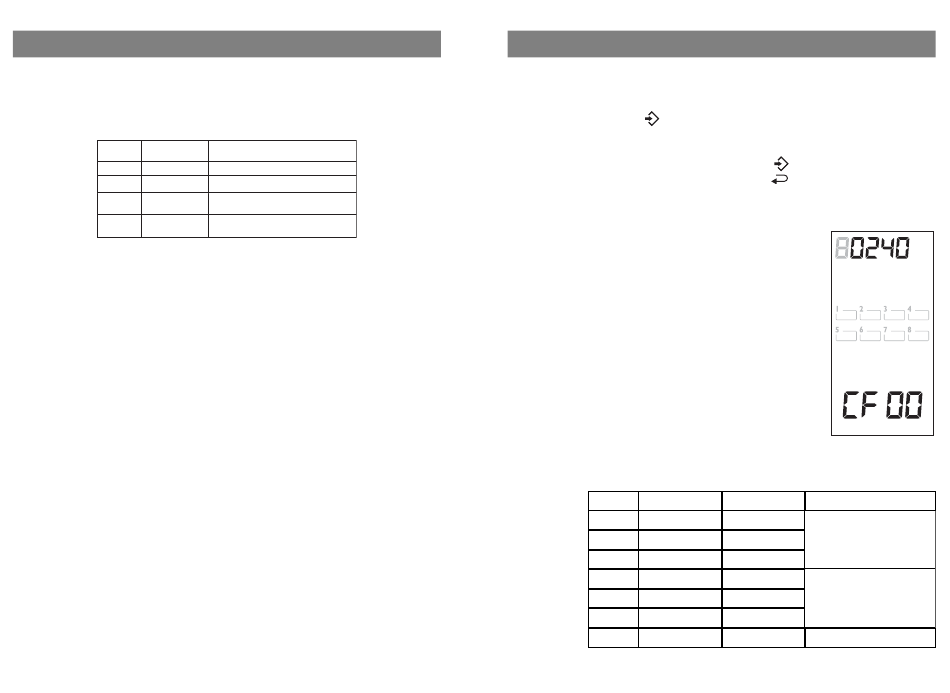

2.5 Raccordement des sondes associées au MINOR 500
Le branchement des sondes dépend du nombre de pièces à commander.
La sonde S1 est obligatoire à raccorder. Une sonde peut piloter plusieurs sorties relais
(voir tableau). N'utilisez que des sondes avec fils rouges !
Nombre
Sondes
de pièces
raccordées
1
S1 uniquement
2
S1 et S3
3
S1, S2 et S3
4
S1, S2, S3, S4

2.6 Raccordement des sorties auxiliaires S1 et S2

Les sorties auxiliaires S1 et S2 sont utilisées :
- soit pour piloter le ballon d'eau chaude (S1),
- soit pour piloter un chauffage à accumulation (S2),
- soit pour piloter des automatismes (S1 et/ou S2),
Le type d'application pilotée doit être déterminé à la mise en service (voir page suivante,
CF00 : Menu principal, 3ème chiffre).
Ces sorties sont à relayer en fonction de la puissance à piloter.
Sorties relais pilotées
R1, R2, R3, R4
S1 pilote R1 et R2, S3 pilote R3 et R4
S1 pilote R1, S2 pilote R2,
S3 pilote R3 et R4
Chacune des sondes pilote sa sortie
correspondante (ex : S1 pilote R1)
- 7 -

3) Mise en service

Le mode de configuration permet de définir les paramètres nécessaires au
fonctionnement optimum de STARBOX F03.
Pour entrer dans ce mode :
- appuyez sur la touche
,
puis composez la séquence de touches : J, H, M, PROG.
Entrée dans le menu CF00 (affichage par défaut : 80140).
Pour passer d'un menu à l'autre, appuyez sur la touche
Vous pouvez sortir du mode en appuyant sur la touche
3.1 CF00 : Menu principal
• Le premier chiffre clignote.
C'est le nombre de zones de chauffage.
Réglez ce nombre par + ou - (de 3 à 8 zones).
Validez par OK.
• Le second chiffre clignote.
C'est le nombre de sondes raccordées sur l'installation (via l'option
MINOR 500, thermostat pour plancher rayonnant électrique).
Réglez ce nombre par + ou - (de 1 à 8 sondes; dépend du
nombre de zones déclarées).
Validez par OK.
• Le troisième chiffre clignote.
Il indique la fonction des sorties relais S1 et S2.
Réglez ce nombre par + ou - (de 0 à 6).
Validez par OK.
Pour régler le chiffre, reportez-vous au tableau ci-dessous :
3
ème
chiffre
Sortie relais S1
0
Non câblée
1
ECS
2
ECS
3
ECS
Automatisme
4
programme de la zone A)
Automatisme
5
programme de la zone A)
Automatisme
6
programme de la zone A)
.
.
Nombre d'automatismes possibles
Sortie relais S2
à piloter par l'option radio
Non câblée
4
Non câblée
Plancher à
accumulation
Automatisme
(suit le
programme de la zone A)
(suit le
Non câblée
3
Plancher à
(suit le
accumulation
Automatisme
(suit le
(suit le
2
programme de la zone B)
- 8 -
