F
i
x
a
t
i
o
n
d
e
s
c
â
b
F
i
x
a
t
i
o
n
d
e
s
c
â
b
La monture de l'AstroMaster est livrée avec deux câbles de contrôle lent vous permettant de réaliser des réglages
précis de l'ascension droite et de la déclinaison sur le télescope. Pour installer les câbles :
1. Prenez les deux câbles équipés de boutons (ils sont identiques en taille et en longueur) et veillez à ce que la
vis située à l'extrémité de chacun d'eux ne ressorte pas dans l'ouverture.
2. Glissez le câble aussi loin que possible sur la tige d'ascension droite. Il existe deux tiges d'ascension droite,
une de chaque côté de la monture. Peu importe quelle tige vous utilisez étant donné que leur fonctionnement
est identique (sauf avec une motorisation). Choisissez celle qui vous convient le mieux.
3. Serrez la vis sur le câble d'ascension droite pour le maintenir fermement en position.
4. Le câble de contrôle lent de déclinaison s'installe de la même manière que le câble d'ascension droite. La
tige sur laquelle s'adapte le bouton de contrôle lent de déclinaison est située sur la partie supérieure de la
monture, juste sous la plate-forme de fixation du télescope.

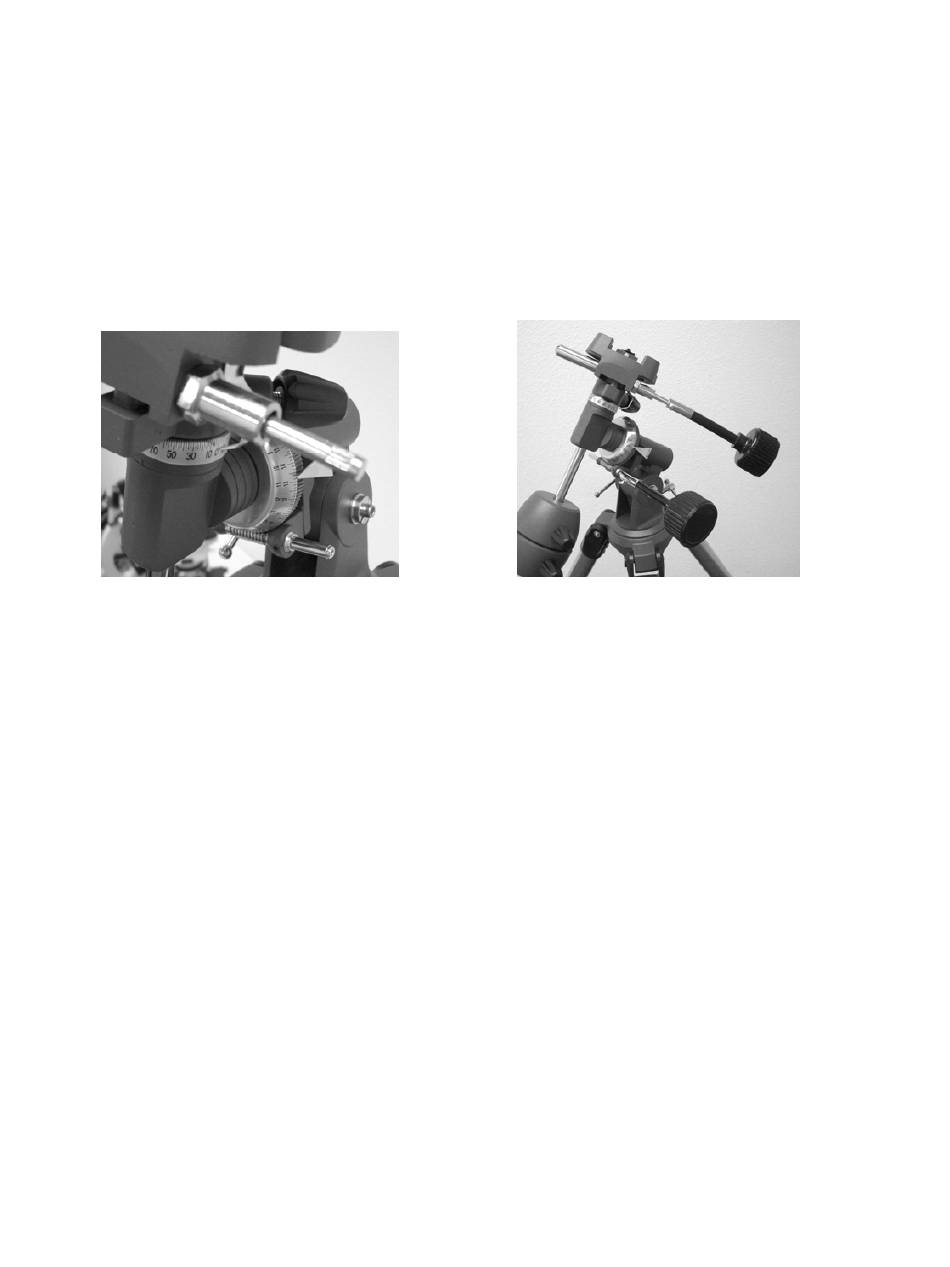

Figure 2-15
Tige d'ascension droite en bas et tige de
déclinaison en haut
F
i
x
a
t
i
o
n
d
u
t
u
b
e
F
i
x
a
t
i
o
n
d
u
t
u
b
e
Le tube optique du télescope se fixe sur la monture via une platine pour queue d'aronde à glissière de guidage en
haut de la monture (Figure 2-16). Pour le newtonien 114 EQ, la platine correspond au support fixé sur les bagues du
tube. Dans le cas de la lunette astronomique 70 EQ et du newtonien 76 EQ, la platine est fixée sur la partie
inférieure du tube du télescope. Avant de fixer le tube optique, vérifiez que les boutons de blocage de la
déclinaison et de l'ascension droite sont bien serrés (Figure 2-17). Vérifiez ensuite que les vis de réglage de la
latitude (Figures 1-1 et 1-2) sont également bloquées. Cette précaution évitera tout déplacement soudain de la
monture en installant le tube optique du télescope. Retirez également le cache de l'objectif (lunette) ou le cache de
l'ouverture frontale (newtonien). Pour fixer le tube du télescope :
1. Retirez le papier protecteur qui recouvre le tube optique. Il sera nécessaire de retirer les bagues du tube sur le
newtonien 114 EQ pour pouvoir enlever le papier.
2. Desserrez la molette de montage et la vis de sûreté situées sur le côté de la plate-forme de la platine pour
queue d'aronde afin qu'elles ne dépassent pas sur la plate-forme de fixation – voir Figure 2-18.
3. Glissez la platine pour queue d'aronde dans le renfoncement situé en haut de la plate-forme de fixation
(Figure 2-17).
4. Serrez la molette de montage sur la plate-forme de la platine pour queue d'aronde pour maintenir le télescope
en position.
5. Serrez manuellement la vis de sûreté de la plate-forme de la platine jusqu'à ce que sa pointe touche le côté de
la platine.
REMARQUE : Ne jamais desserrer l'un des boutons du tube du télescope ou de la monture autre que les boutons
d'ascension droite et de déclinaison.
Conseil utile :
Pour une rigidité maximum du télescope et de la monture, vérifiez que les boutons/vis qui
maintiennent les pieds du trépied à la tête du trépied sont bien serrés.
l
e
s
d
e
c
o
n
t
r
ô
l
e
l
e
s
d
e
c
o
n
t
r
ô
l
e
d
u
t
é
l
e
s
c
o
p
e
s
u
d
u
t
é
l
e
s
c
o
p
e
s
u
l
e
n
t
l
e
n
t
Câbles d'ascension droite et de
déclinaison équipés des boutons
r
l
a
m
o
n
t
u
r
e
r
l
a
m
o
n
t
u
r
e
8
Figure 2-16
