F
i
x
a
t
i
o
n
d
e
l
a
m
F
i
x
a
t
i
o
n
d
e
l
a
m

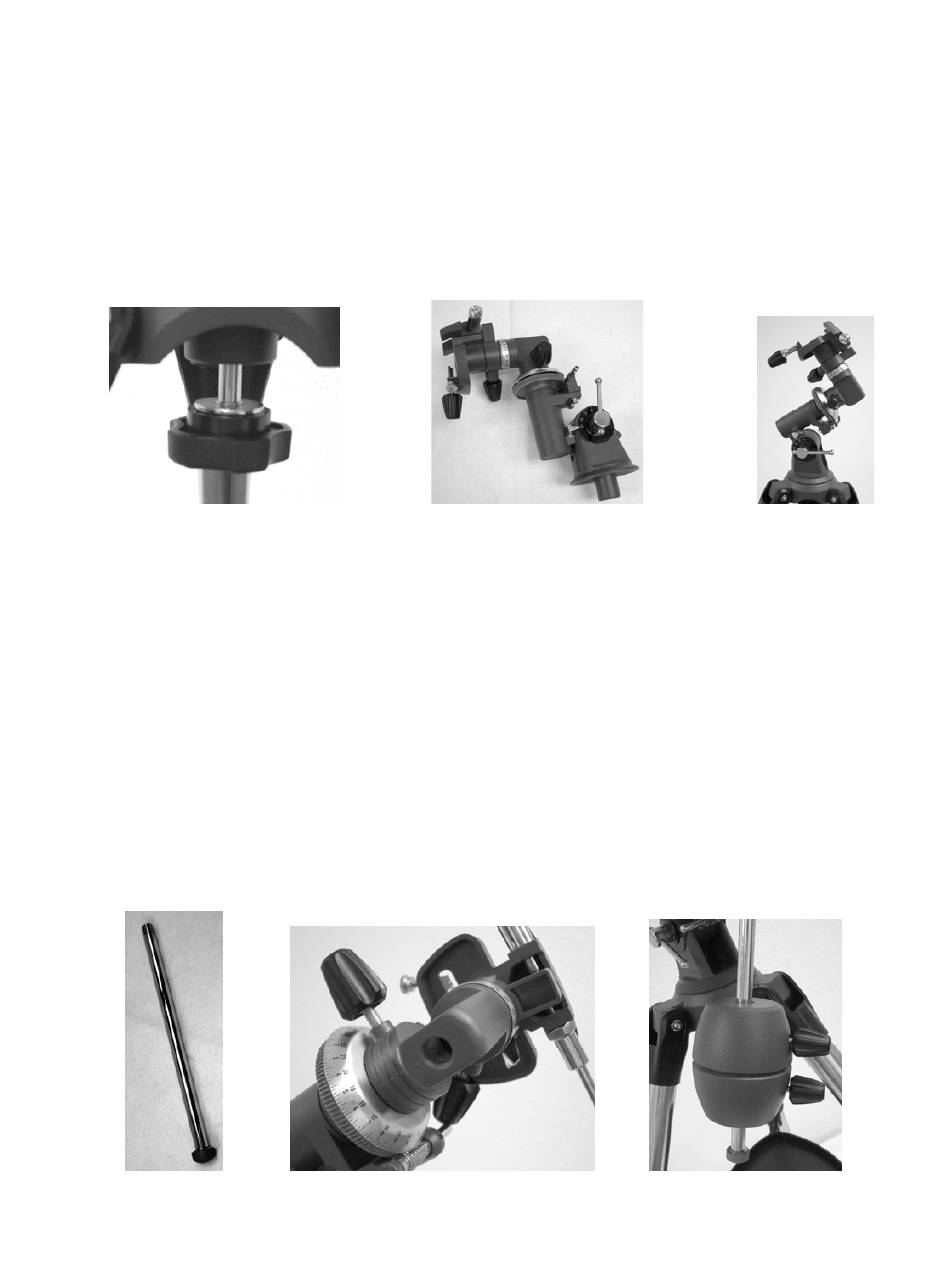

La monture équatoriale vous permet d'incliner l'axe de rotation des télescopes pour vous permettre de suivre les
étoiles lorsqu'elles se déplacent dans le ciel. La monture de l'AstroMaster est une monture équatoriale (CG-2) qui
se fixe sur la tête du trépied. Pour fixer la monture :
1. Retirez la monture équatoriale du carton (Figure 2-10). La monture est dotée d'une vis de réglage de la
latitude (boulon de blocage de la latitude) fixée dessus et d'une autre vis qui se fixe sur l'orifice fileté de la
monture (voir illustration en Figure 2-24).
2. La monture se fixe sur la tête du trépied, plus précisément sur le bouton muni d'une tige situé sous la tête du
trépied (Figure 2-9). Enfoncez la monture (partie plane d'où ressort un petit tube) dans l'orifice central de la
tête du trépied jusqu'à ce qu'elle soit alignée et tenez la bien. Ensuite, passez l'autre main sous la tête du
trépied et tournez le bouton qui va alors se visser dans la partie inférieure de la monture. Continuez à tourner
le bouton jusqu'en fin de course. Le montage complet de la monture sur le trépied est illustré en Figure 2-11.
Figure 2-9
I
n
s
t
a
l
l
a
t
i
o
n
d
e
l
a
I
n
s
t
a
l
l
a
t
i
o
n
d
e
l
Afin de permettre un bon équilibrage du télescope, la monture est livrée avec une tige de réglage et deux
contrepoids. Pour les installer :
1. Retirez la vis de sécurité (orangée) pour contrepoids de la tige de réglage (à l'extrémité opposée de la partie
filetée de la tige) en dévissant dans le sens inverse des aiguilles d'une montre – voir Figure 2-12.
2. Vissez fermement la partie filetée de la tige de réglage dans l'orifice fileté de l'axe de déclinaison de la
monture -- voir Figure 2-13 Vous pouvez alors installer les contrepoids.
3. Orientez la monture de manière à ce que la tige de réglage soit inclinée vers le sol.
4. Desserrez le bouton de blocage situé sur le côté de chaque contrepoids (l'ordre dans lequel les contrepoids
sont installés n'a pas d'importance) pour que le filetage ne dépasse pas de l'orifice central des contrepoids.
5. Glissez l'un des contrepoids sur la tige de réglage jusqu'à mi-course puis serrez fermement le bouton de
blocage. La Figure 2-14 illustre la bonne orientation des poids.
6. Glissez le second contrepoids sur la tige de réglage en le positionnant contre le premier, puis vissez
fermement.
7. Remettez la vis de sûreté et serrez-la fermement. Le montage définitif est illustré en Figure 2-14.
Figure 2-12
o
n
t
u
r
e
é
q
u
a
t
o
r
o
n
t
u
r
e
é
q
u
a
t
o
r
t
i
g
e
d
e
r
é
g
l
a
g
a
t
i
g
e
d
e
r
é
g
l
a
g
i
a
l
e
i
a
l
e
Figure 2-10
e
e
t
d
e
s
c
o
n
t
r
e
p
e
e
t
d
e
s
c
o
n
t
r
e
p
Figure 2-13
7
Figure 2-11
o
i
d
s
o
i
d
s
Figure 2-14
