Utilisation générale | Interface utilisateur
Sélectionner une géométrie
Certaines géométries sont rangées par groupes. Les éléments de commande
groupés sont identifiables par le symbole "Flèche".

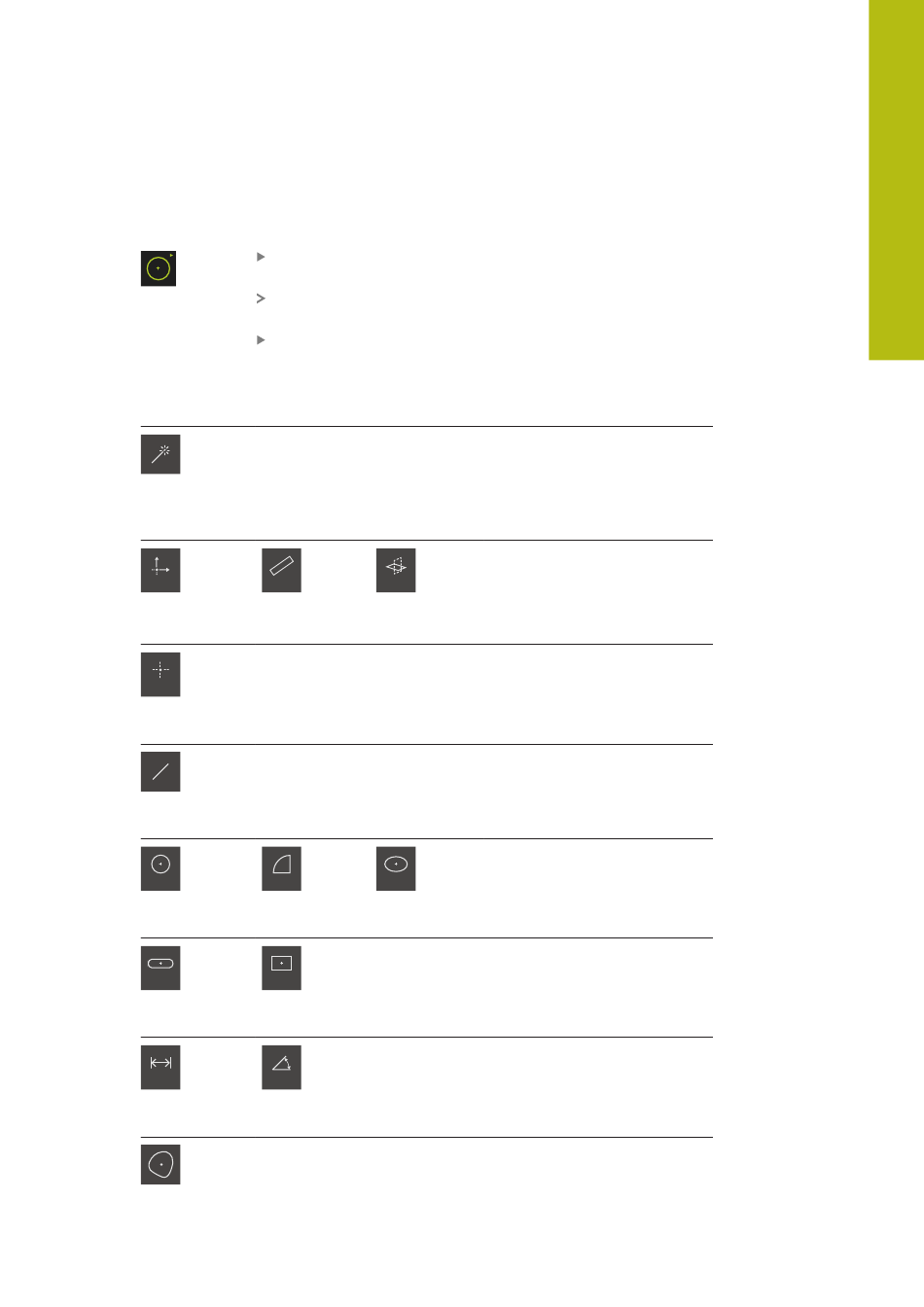

Eléments de commande de la palette de géométries
Measure Magic
Point zéro
Point zéro
Point
Point
Droite
Cercle
Circle
Rainure
Rainure
Ecart
Distance
Barycentre
HEIDENHAIN | QUADRA-CHEK 2000 | Manuel d'utilisation | 07/2019
Le cas échéant, pour les éléments de commande groupés,
appuyer sur la flèche.
Tous les éléments de commande vous sont alors proposés à
la sélection.
Sélectionner la géométrie de votre choix
Orientation
Plan de
référence
Orientation
Plan de réf.
Arc de cercle
Ellipse
Arc
Ellipse
Rectangle
Rectangle
Angle
Angle
Condition requise pour
Plan de référence : l'
axe Z doit être configuré.
