13)
Fusible 5A pour l'alimentation de la lumière intérieur, il dépend de l'interrupteur général.
14)
Fusible 7,5A pour l'alimentation du chauffage moteur, il fonctionne seulement en modalité allumé.
15)
Fusible 15A pour l'alimentation de la sortie auxiliaire "RES", branchée directement à la batterie
services (B2).
16)
Fusible 20A pour l'alimentation du groupe lumière 3 , il fonctionne seulement en modalité allumé.
17)
Fusible 15A pour l'alimentation de la sortie auxiliaire RH ; il fonctionne seulement en modalité
allumé.
18)
Fusible 20A pour l'alimentation des prises 12V, il fonctionne seulement en modalité allumé.
19)
Fusible 10A pour l'alimentation du système d'alarme, il dépend de l'interrupteur alarme et il peut être
activé / désactivé seulement en modalité allumé.
20)
Fusible 10A pour l'alimentation du chaudière Truma C , il fonctionne soit en modalité allumé soit en
modalité chauffage.
21)
Fusible 3A pour l'alimentation du piézo-électrique du gaz (frigo, cuisine, etc.) et de la vanne antigel
du boileur branchée directement à la batterie services (B2), il est toujours active voire fonction vanne
antigel.
22)
Fusible 5A pour l'alimentation du eis-ex et vanne gaz, il fonctionne soit en modalité allumé soit en
modalité chauffage.
23)
Platine de contrôle (ATTENTION AU MONTAGEÊ!!!).
24)
Branchement frigo AES;
la B2 le frigo AES.

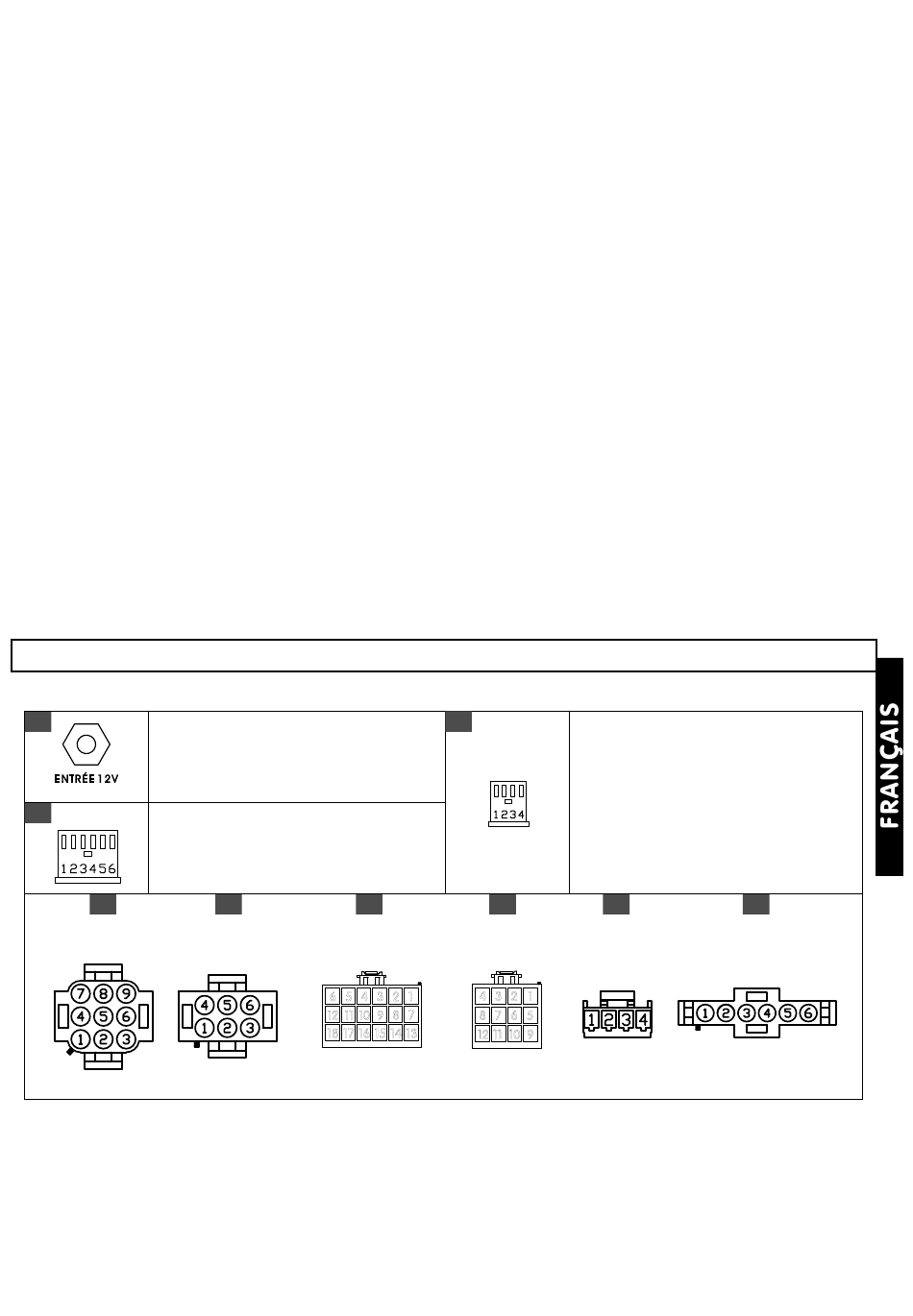

BRANCHEMENTS
25
ENTRÊE 12V
à brancher au DS-340HY réf. 29 .
E N T R É E 1 2 V
26
NOIR
PANNEAU
à brancher au panneau de commande
PC-540HY.
27
BLANC
Pont exclusion relais frigo à absorbtion, il sert pour brancher directement à
28
29
BLANC
NOIR
6
5
4
12
11
10
18 17 16 15 14 13
BRANCHEMENT DS-340HY
" "
"
"
"
"
33
NOIR
30
NOIR
3
2
1
4
3
2
1
9
8
7
8
7
6
5
12
11
10
9
57
FICHE AJOUTEE DS-340HY
à brancher à la fiche ajoutée
DS-340HY.
31
32
BLANC
BLANC
