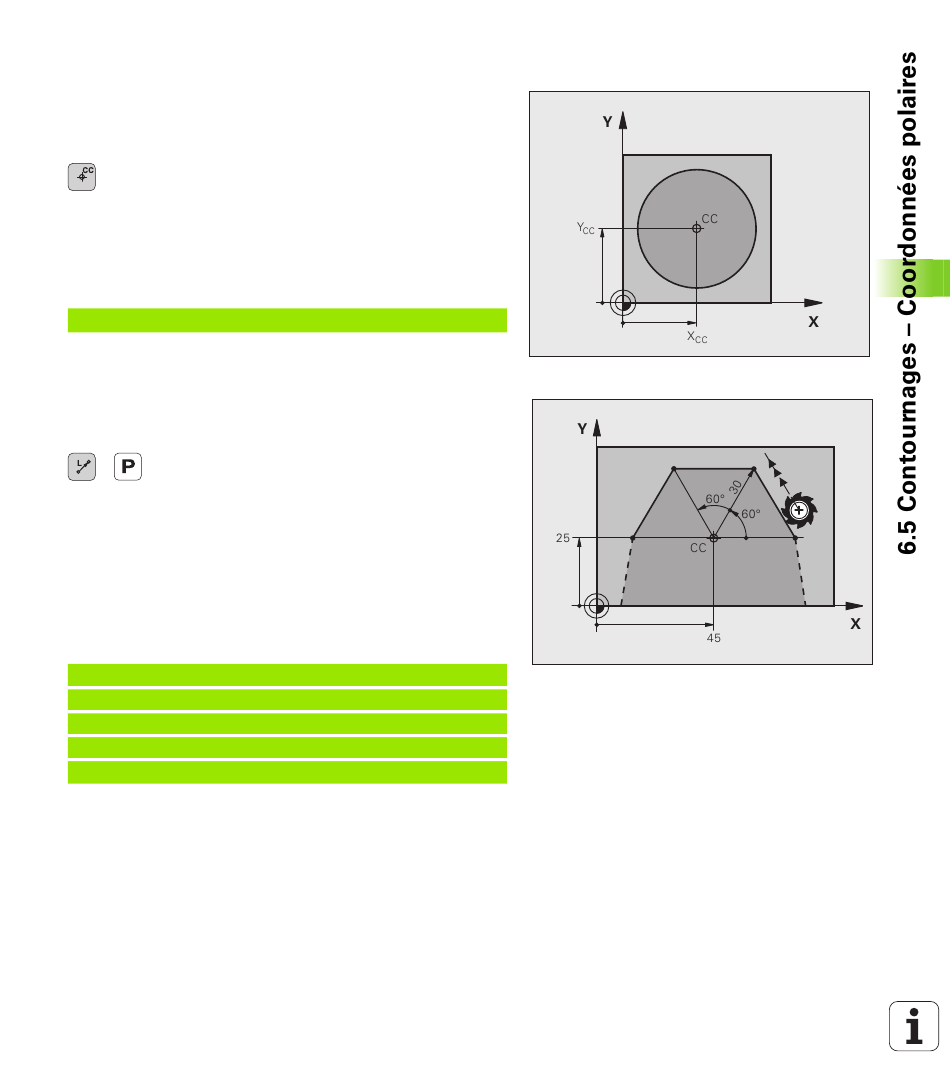

Origine des coordonnées polaires: pôle CC
Avant d'indiquer les positions en coordonnées polaires, vous pouvez
définir le pôle CC à un emplacement au choix dans le programme
d'usinage. Pour définir le pôle, procédez de la même manière que pour
la programmation du centre de cercle.
 Coordonnées: pour le pôle, introduire les coordonnées
cartésiennes ou pour valider la dernière position
programmée, Introduire: Aucune coordonnée. Définir
le pôle avant de programmer les coordonnées
polaires. Ne programmer le pôle qu'en coordonnées
cartésiennes. Le pôle reste valable jusqu'à ce que
vous programmiez un nouveau pôle.
Exemple de séquences CN
12 CC X+45 Y+25

Droite LP

L'outil se déplace sur une droite allant de sa position actuelle jusqu'au
point final de la droite. Le point de départ correspond au point final de
la séquence précédente.

Rayon polaire PR: introduire la distance entre le point
final de la droite et le pôle CC
 Angle polaire PA: position angulaire du point final de
la droite comprise entre –360° et +360°
Le signe de PA est déterminé par rapport à l'axe de référence
angulaire:

Angle compris entre l'axe de référence angulaire et PR, sens anti-
horaire: PA>0

Angle entre l'axe de réf. angulaire et PR, sens horaire: PA<0
Exemple de séquences CN
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
