MANUEL D'UTILISATION
RACKON: ACTIONNEUR PNEUMATIQUE À FRACTION DE TOUR
RK10 - RK480

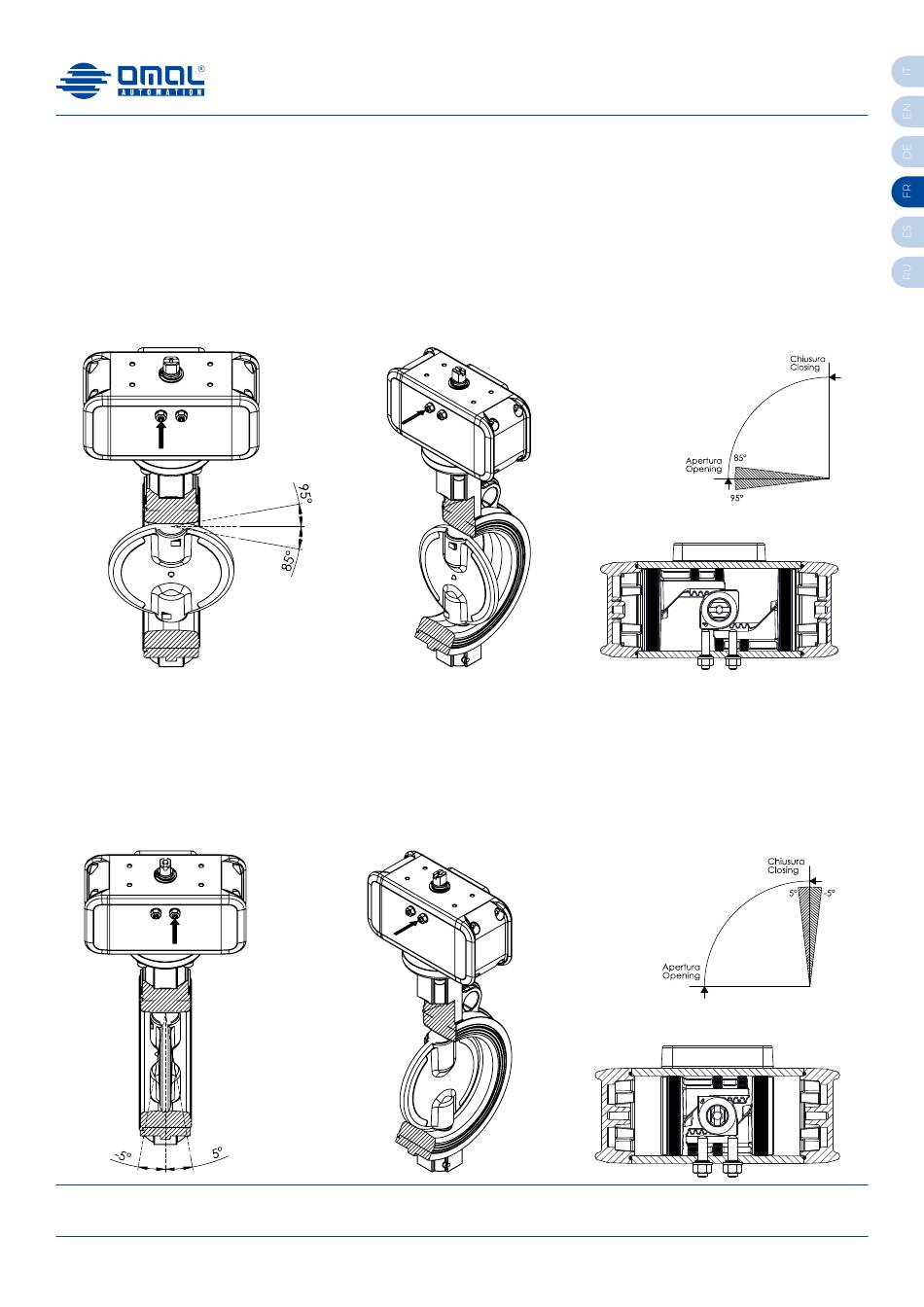

8.1 Double effet (DA) instructions de réglage de l'angle
Réglage d'ouverture:
A. Assurez-vous qu'il n'y a pas d'air en pression dans l'actionneur (dans les deux chambres) et que les portes d'air soient ventilés;
B. Agir sur le goujon de réglage (voir flèche);
C. Desserrez le contre-écrou (A1);
D. Introduisez de l'air en baisse pression dans le trou (2); la pression de l'air doit être juste suffisante pour bouger les pistons jusqu'au fine
de course;
E. Avec une clé Allen, vissez ou dévissez le goujon (A) jusqu'au réglage souhaité (plage maximale ± 5 °);
F. Une fois le réglage souhaité atteint, arrêtez le goujon (A) avec une clé Allen, tandis qu'avec une clé anglaise serrez le contre-écrou (A1)
au couple indiqué dans le tableau.
Gamme de réglage
Position des pistons
Réglage de fermeture:
A. Assurez-vous qu'il n'y a pas d'air sous pression dans l'actionneur (dans les deux chambres) et que les portes d'air soient ventilés;
B. Agissez sur le goujon de réglage (voir flèche);
C. Desserrez le contre-écrou (B1);
D. Introduisez de l'air en baisse pression dans le trou (4) ; la pression de l'air doit être juste suffisante pour bouger les pistons jusqu'au
fine de course;
E. À l'aide d'une clé Allen, vis ou dévisser le goujon (B) pour obtenir le réglage souhaité (plage maximale ± 5 °).
F. Une fois le réglage souhaité obtenu, avec une clé Allen serrer le goujon (B), tandis qu'avec une clé anglaise serrer le contre-écrou
(B1) au couple indiqué dans le tableau;
Gamme de réglage
Position des pistons
