Gigabit : (vert) situé à droite du port OOB. Ce voyant reste allumé lorsqu'un
autre appareil est connecté au port et est sous tension, et lorsqu'une
liaison de 1 000 Mbit/s est établie entre les appareils. Il s'éteint lorsque la
vitesse de connexion est inférieure à 1 000 Mbit/s ou qu'aucun appareil
n'est relié à ce port.
SFP+ (si disponible) : (vert) situé à droite d'un port 10G. Ce voyant reste
allumé lorsqu'une connexion est établie via le port partagé. Il clignote
lorsque le trafic transite par ce port.
Bouton Reset
Vous pouvez réinitialiser le commutateur en insérant une épingle ou un
trombone dans l'ouverture du bouton Reset, située sur le panneau avant du
commutateur. Pour plus d'informations, reportez-vous à la section
Restauration des paramètres d'usine du commutateur
Cisco 550XG.

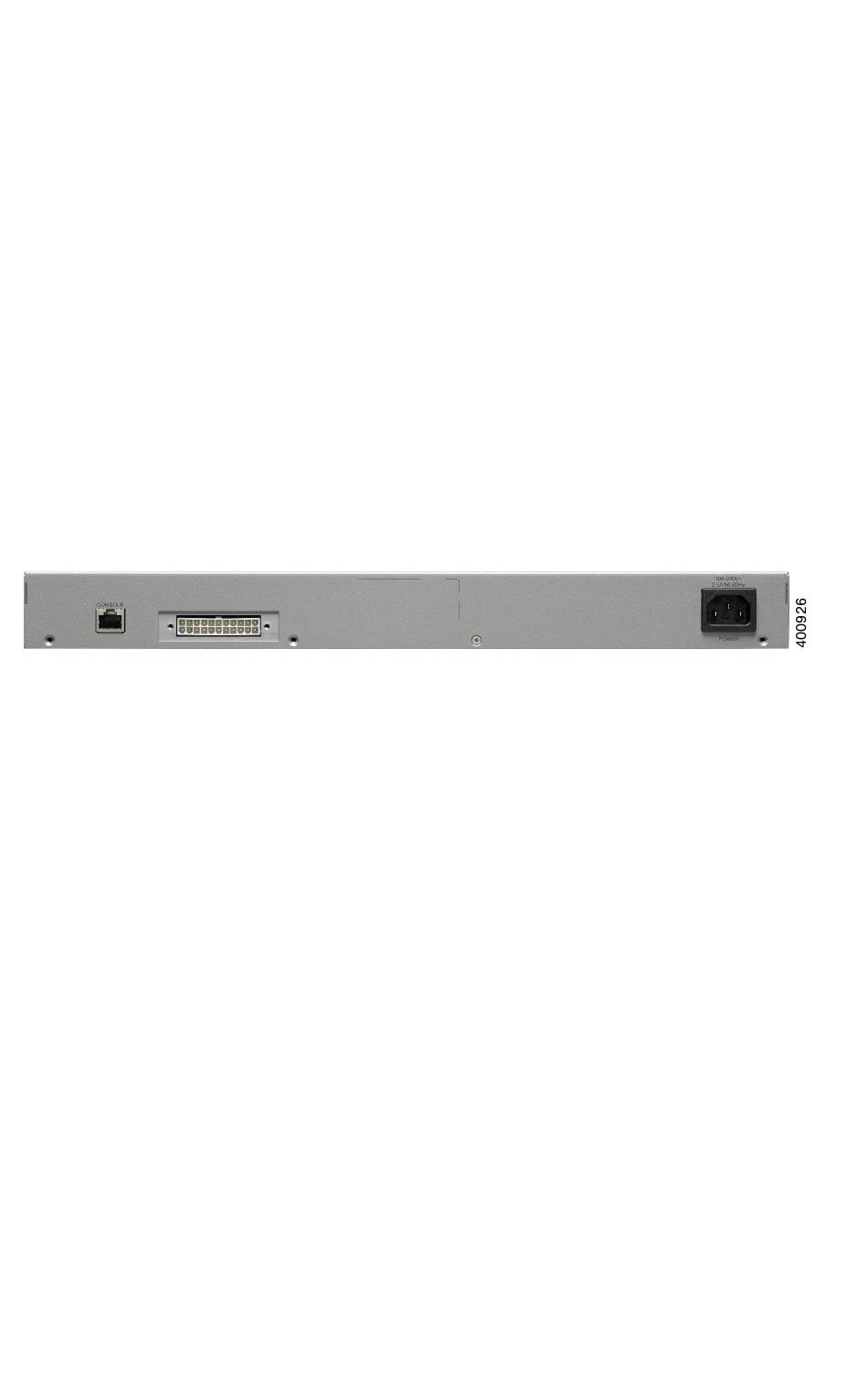

Panneau arrière
Le port d'alimentation et le port de console sont situés sur le panneau
arrière du commutateur.
Power : permet de connecter le commutateur à la source d'alimentation
CA.
RPS2300 : connecte le commutateur au module Cisco RPS2300. Le
module Cisco RPS2300 peut fournir l'alimentation de secours au
commutateur lorsque la source d'alimentation principale est en panne.
Console : permet de brancher un câble série au port série de l'ordinateur
afin de configurer ce dernier à l'aide d'un programme d'émulation de
terminal.
12
Guide de démarrage rapide des commutateurs administrables empilables 10G Cisco 550XG
