Sortie d'air
REMARQUE
Arrivée d'air
Sortie d'air
Télécommande
Tuyaux de fluide frigorigène
Tube de vidange
Élément extérieur
(condensation)
OI-047-5-F
Nom des pièces
Arrivée d'air
ÉLÉMENT INTÉRIEUR
Sortie d'air
Télécommande
Tube de
vidange
Tuyaux de fluide
frigorigène
ÉLÉMENT EXTÉRIEUR

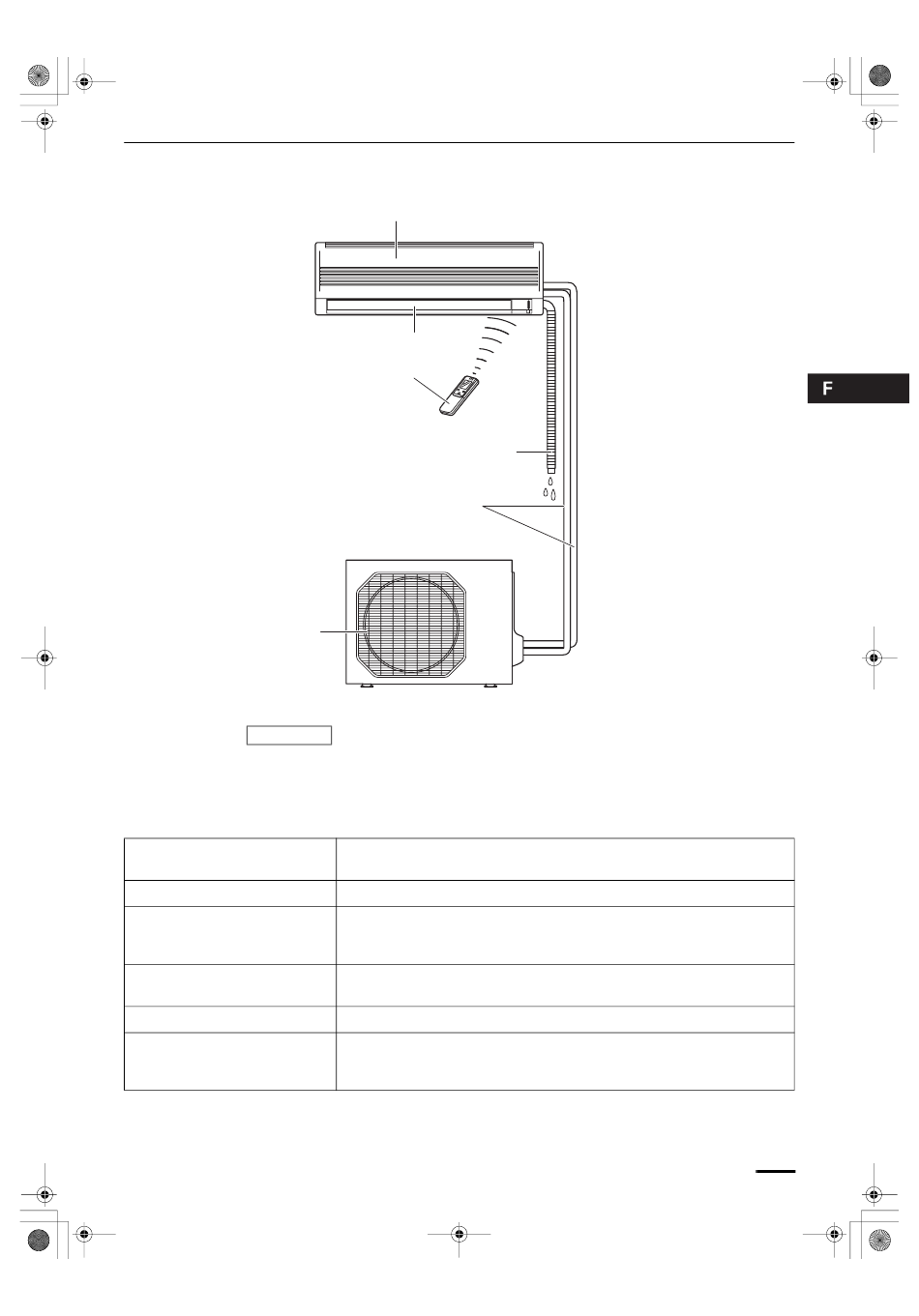

Le schéma s'appuie sur la vue externe du modèle standard.
En conséquence, la forme risque de différer de celle du climatiseur sur
lequel on a arrêté son choix.
Le climatiseur se compose d'un élément intérieur et d'un élément extérieur.
On pourra le piloter avec la télécommande.
L'air dans la pièce entre dans cette section et il passe à travers des filtres à
air qui éliminent la poussière.
L'air climatisé est soufflé du climatiseur par la sortie d'air.
La télécommande sans fil commande la mise sous/hors tension (ON/OFF),
la sélection du mode de fonctionnement, la température, la vitesse du
ventilateur, le réglage du temporisateur et le balayage d'air.
Les éléments intérieur et extérieur sont reliés par des tuyaux de cuivre par
lesquels circule le fluide frigorigène.
L'humidité de la pièce se condense et est éliminée par ce tube.
L'élément extérieur se compose d'un compresseur, d'un moteur de
ventilateur, d'une bobine d'échangeur de chaleur et d'autres composants
électriques.
