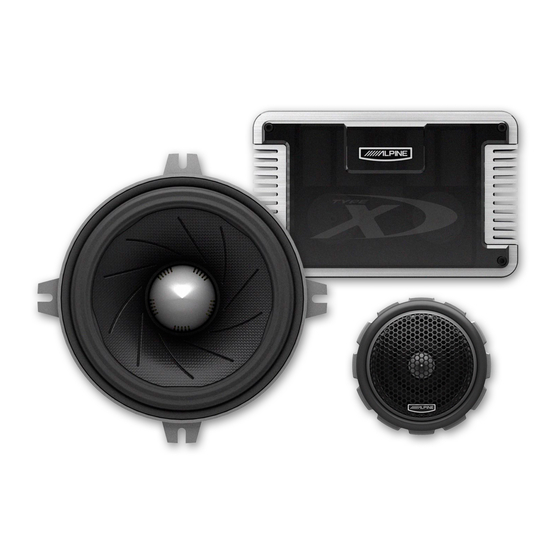

COMPONENT 2-WAY SPEAKER SYSTEM
SYSTÈME DE HAUT-PARLEURS 2 VOIES
SPX-13PRO / SPX-17PRO
ALPINE ELECTRONICS, INC.
Tokyo office:
1-1-8 Nishi Gotanda Shinagawa-ku
Tokyo 141-0031, Japan
Tel.: 03-3494-1101
ALPINE ELECTRONICS
MARKETING, INC.
1-1-8 Nishi Gotanda, Shinagawa-ku,
Tokyo 141-0031, Japan
Tel.: 03-5496-8231
ALPINE ELECTRONICS OF
AMERICA, INC.
19145 Gramercy Place
Torrance, California 90501 U.S.A.
Tel.: 1-800-ALPINE-1 (1-800-257-4631)
1-888-NAV-HELP (1-888-628-4357)
ALPINE ELECTRONICS OF CANADA, INC.
777 Supertest Road Toronto,
Ontario L3J 2M9. Canada
Tel: (416) 736-6211
• OWNER'S MANUAL
Please read before using this equipment
• MANUEL DE L 'UTILISATEUR
V euillez lire le présent manuel avant la mise
en service du matériel
ALPINE ELECTRONICS OF AUSTRALIA
PTY. LTD.
161-165 Princess Highway
Hallam Victoria 3803
Australia
Tel: 61 (3) 8787-1200
ALPINE ELECTRONICS GMbH
Kreuzerkamp 7-11 40878
Ratingen, Germany
Tel.: 02102-45 50
ALPINE ITALIA S.P.A.
Viale C. Colombo 8,
20090 Trezzano Sul
Naviglio (MI), Italy
Tel.: 02-484781
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue de la Belle Etoile,
Z.I. Paris Nord II,
B.P. 50016,
95945 Roissy Charles de GaulleCedex,
France
Tel.: 01-48638989
ALPINE ELECTRONICS OF U.K., LTD.
Alpine House Earlplace Business Park,
Fletchamstead Highway,
Coventry CV4, 9TW, U.K.
Tel: 44-2476-719500
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava).
APDO 133, Spain
Tel.: 945-283588
