Installation électrique
Manuel d'utilisation
4.4 Schéma de câblage
4
4

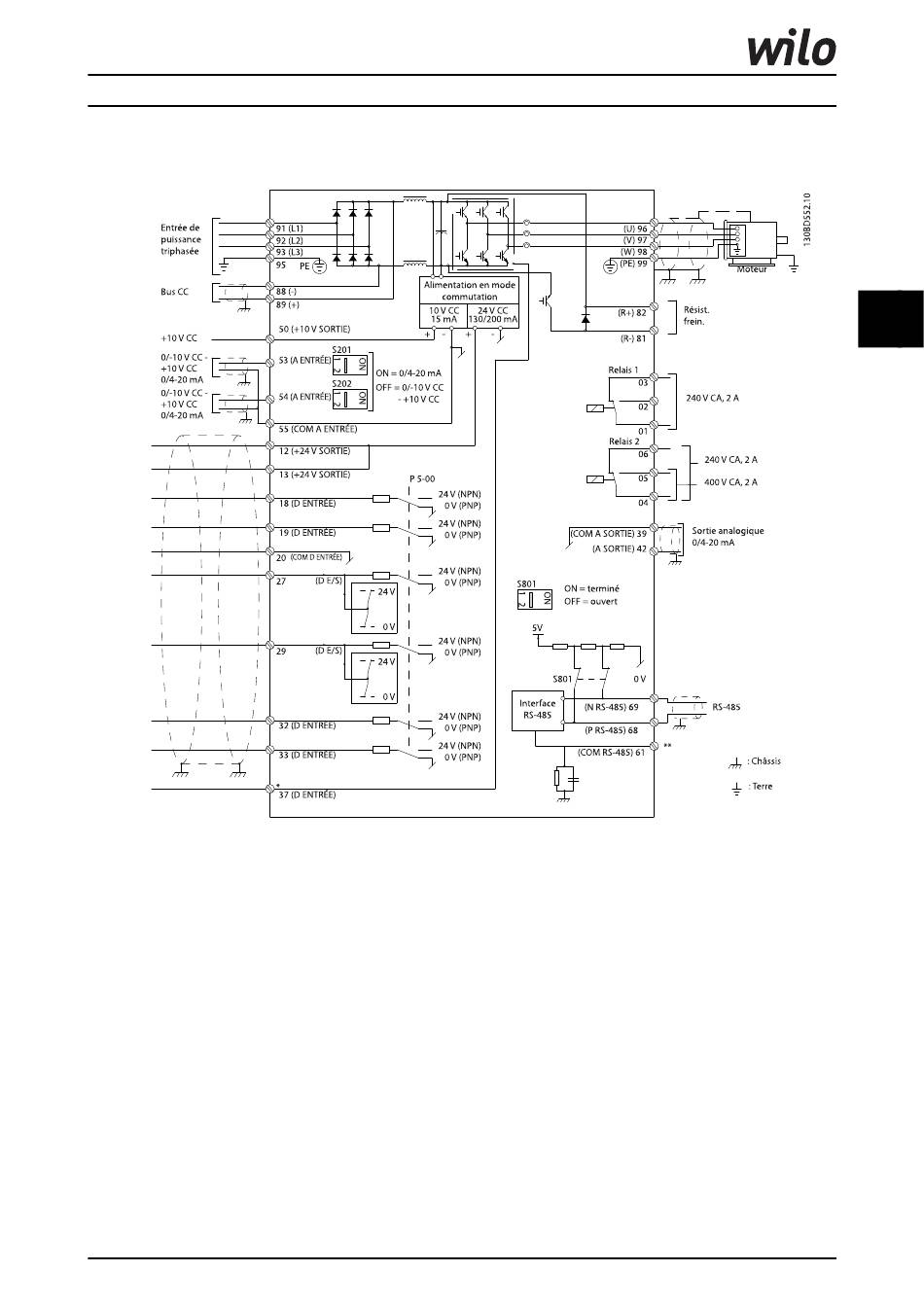

Illustration 4.2 Schéma de câblage de base
A = analogique, D = digitale
*La borne 37 (en option) est utilisée pour la fonction Safe Torque Off. Pour obtenir les instructions d'installation de la
fonction Safe Torque Off, se reporter au Manuel d'utilisation de la fonction Safe Torque Off des variateurs de fréquence Wilo
®
VLT
.
**Ne pas connecter le blindage de câble.
***Pour une entrée de puissance monophasée, raccorder à L1 et L2.
MG21L104
10/2017 Tous droits réservés.
17
