INSTALACIÓN
El tanque que se indica a continuación viene de fábrica precargado o
relleno de aire, a 20 libras por pulgada cuadrada (psi) (138 kPa).
Cuando instale el tanque o en caso de que la aspiración adicional dis-
minuya considerablemente, inspeccione lo siguiente:
1. Para verificar la carga de aire en el tanque, cierre la corriente
eléctrica a la bomba, abra el grifo cerca del tanque, y drene com-
pletamente.
2. En la válvula de aire, destornille el casquete protector de la
válvula de aire y chequee la presión neumática del tanque con un
manómetro para neumáticos. Consulte la Tabla 1 para obtener la
graduación correcta de presión. Si se requiere, ajuste la presión
del tanque hacia arriba o hacia abajo. Para hacer esto, purgue el
aire o agregue aire al tanque por medio de la válvula en la parte
superior del tanque.
3. Use jabón o un detergente líquido para verificar que no haya
fugas de aire alrededor de la válvula neumática. Un burbujeo
continuo indica una fuga. Si es necesario, libere la presión
neumática e instale un nuevo núcleo en la válvula neumática (el
mismo que se usa para las llantas de automóvil sin cámara de
aire).
AVISO: Siempre gradúe o verifique la precarga del tanque SIN AGUA
en el tanque y sin presión de agua en el sistema. Si ya ha bombeado
agua antes de graduar o verificar la presión de precarga, apague la
bomba.
AVISO: Vuelva a colocar y ajuste el casquete protector de la válvula
de aire después de haber regulado la presión correctamente. Si no se
vuelve a colocar el casquete, existe el riesgo de que haya una pérdida
de presión neumática que puede resultar en una inundación del
tanque y una falla en el diafragma.
Tabla I
Cuando el conmutador
tanque (psi) a:
20-40 PSI (138-276 kPa)
30-50 PSI (207-345 kPa)
Máxima
Número de
capacidad en
catálogo
Galones U.S. (L)
RPT2
2 (7,6)
RPT5
5 (19,0)
NOTA:
La presión de precarga es de 20 PSI (138kPa).
Reducir la precarga del a
presión está graduado a:
18 (124 kPa)
28 (193 kPa)
Información sobre el producto – Tanques precargados
Aspiración adicional - Galones (L)
Equivalente al
tanque estándar
20-40 PSI
(Galones U.S.) (L)
(138-276kPa)
6 (23)
0,7 (2,6)
15 (58)
1,8 (6,8)
(El primer número en el conmutador a presión es la graduación de
"ENCENDIDO" de la bomba; el segundo número es la graduación de
"APAGADO" de la bomba).
Este tanque ha sido diseñado para que la tubería del sistema lo
soporte ya sea directamente sobre la bomba o en un lugar conve-
niente en el sistema de tubería, tan cerca de la bomba como sea
posible.
AVISO: La capacidad del tanque es diferente de la aspiración adi-
cional. La capacidad del tanque es el volumen físico efectivo de la
hoja de metal que constituye el tanque.
CAMBIO DE TANQUE ESTÁNDAR
Cuando cambie un tanque estándar en un sistema de agua por un
tanque precargado, no se requerirán orificios de purga ni Control de
Volumen de Aire (CVA). Cuando determine el tamaño del tanque de
precarga para reemplazar un tanque estándar, los tanques deberán
tener aspiraciones adicionales equivalentes.
ADVERTENCIA
Tensión peligrosa y presión peligrosa.
Desconecte toda la corriente hacia la bomba y purgue toda la pre-
sión del sistema antes de realizar trabajos en la bomba, el tanque
o la tubería.
Air Valve
Casquete protector
Protective
de la válvula de aire
Cap
Válvula de aire
Air Valve

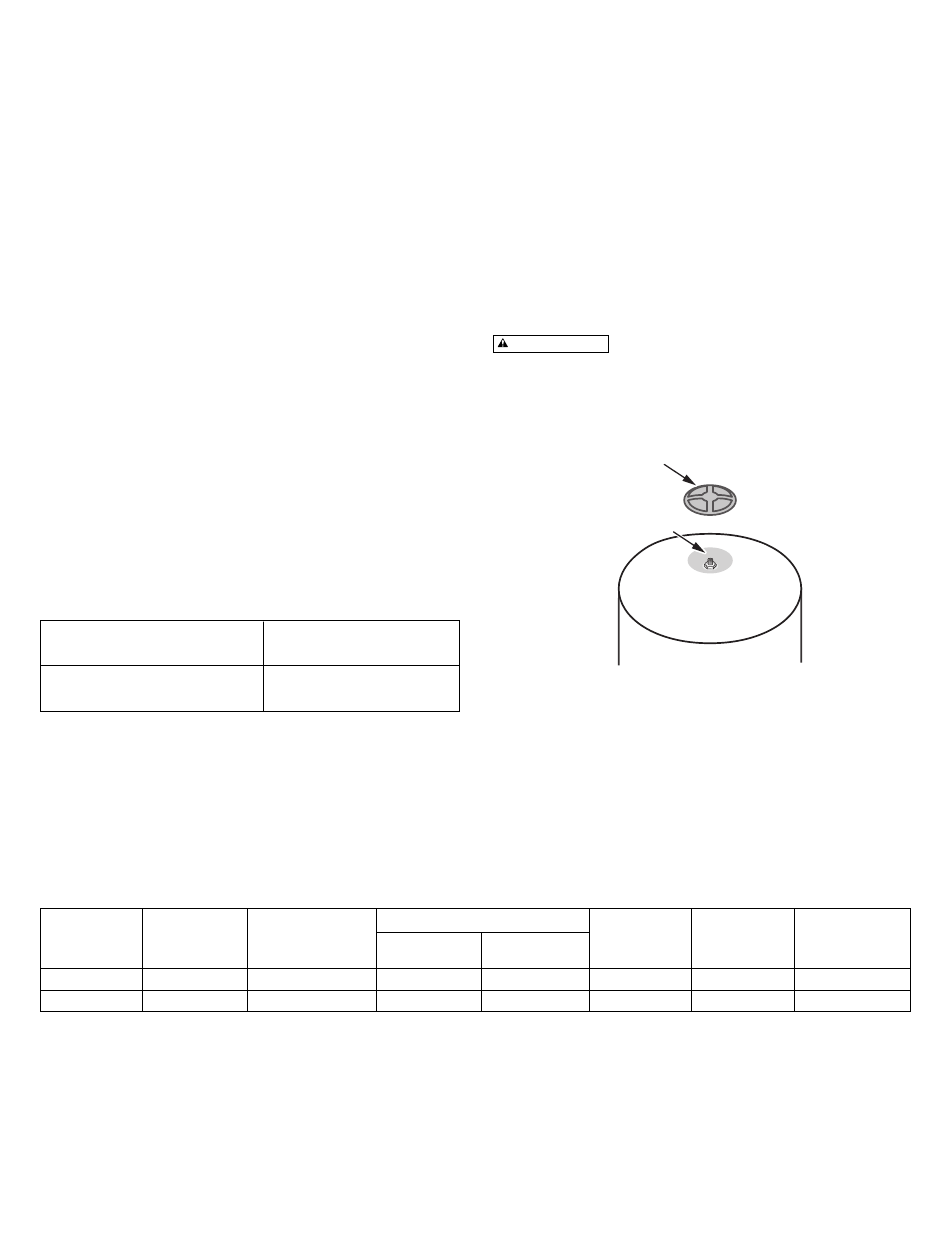

Figura 1: Válvula de aire y casquete protector.
Diámetro
del tanque
30-50 PSI
(207-345kPa)
plug (mm)
0,6 (2,3)
8-3/8" (213)
1,5 (5,7)
10-5/8" (270)
7
Altura del
Enrosque hembra
tanque
de descarga
plug (mm)
del tanque
12-9/16" (319)
3/4"
16-1/4" (411)
3/4"
