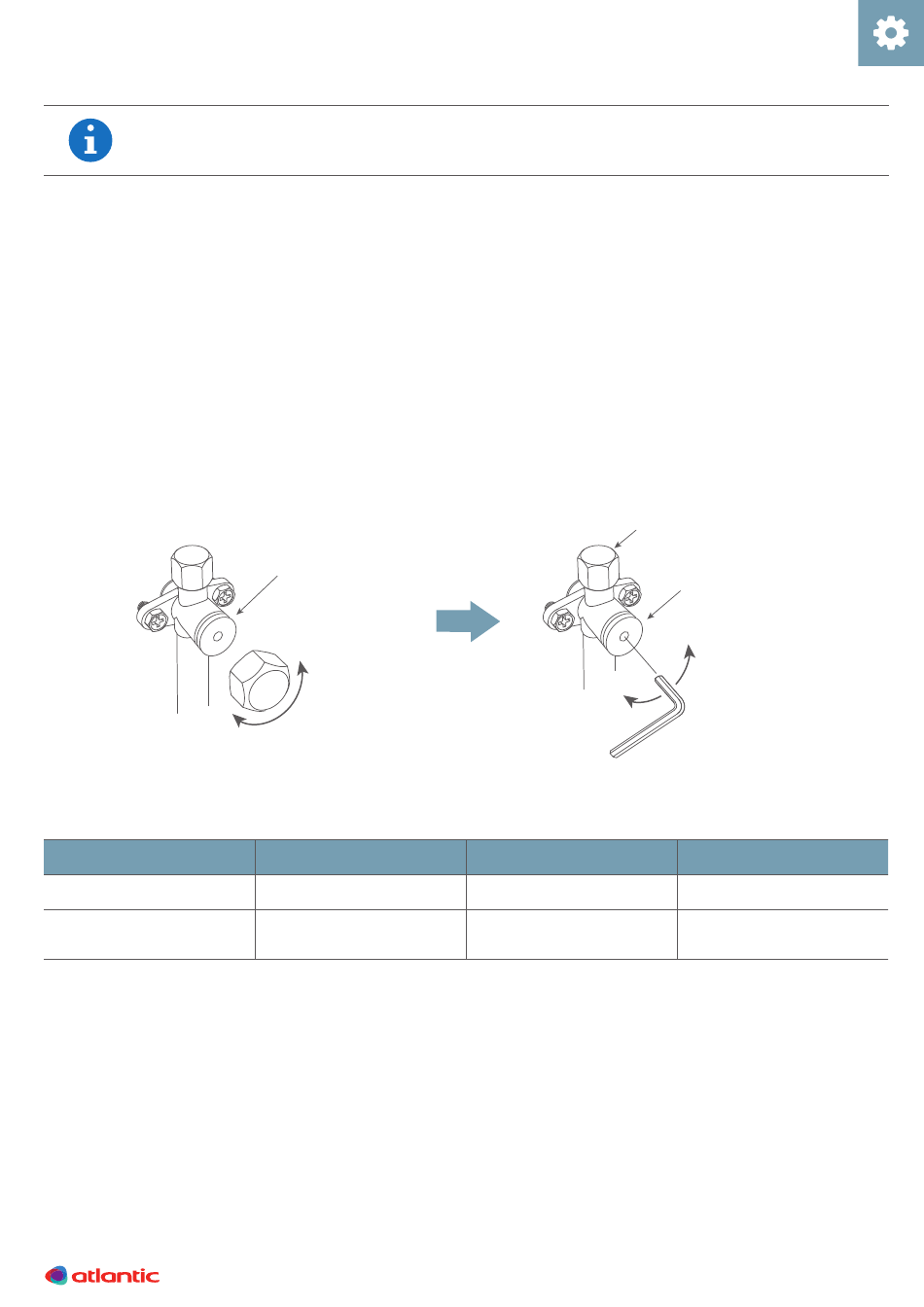

11.3. Manipulations des vannes

• La partie montée du bouchon aveugle est scellée par mesure de protection.
•
Serrer fermement le bouchon aveugle après avoir ouvert les vannes.
Utiliser une clé hexagonale M4 pour la liaison liquide.
Utiliser une clé hexagonale M10 pour la liaison de refoulement gaz et celle d'aspiration gaz.
Ouverture
1.
Insérer la clé Allen dans l'axe de la vanne, et tourner-la dans le sens inverse des aiguilles d'une
montre.
2.
Cesser de tourner lorsque l'axe de la vanne ne peut plus pivoter (position ouverte).
Fermeture
1.
Insérer la clé Allen dans l'axe de la vanne, et tourner-la dans le sens des aiguilles d'une montre.
2.
Cesser de tourner lorsque l'axe de la vanne ne peut plus pivoter (position fermée).
Fermeture
Vanne
Vanne liquide
Refoulement gaz
Aspiration gaz
Vanne
Ouverture
Bouchon
Axe
9 à 12 N·m
27 à 33 N·m
Bouchon de charge
Axe
Fermeture
Clé hexagonale
Bouchon
20 à 24 N·m
25 à 30 N·m
Ouverture
Bouchon de charge
12,5 à 16 N·m
12,5 à 16 N·m
