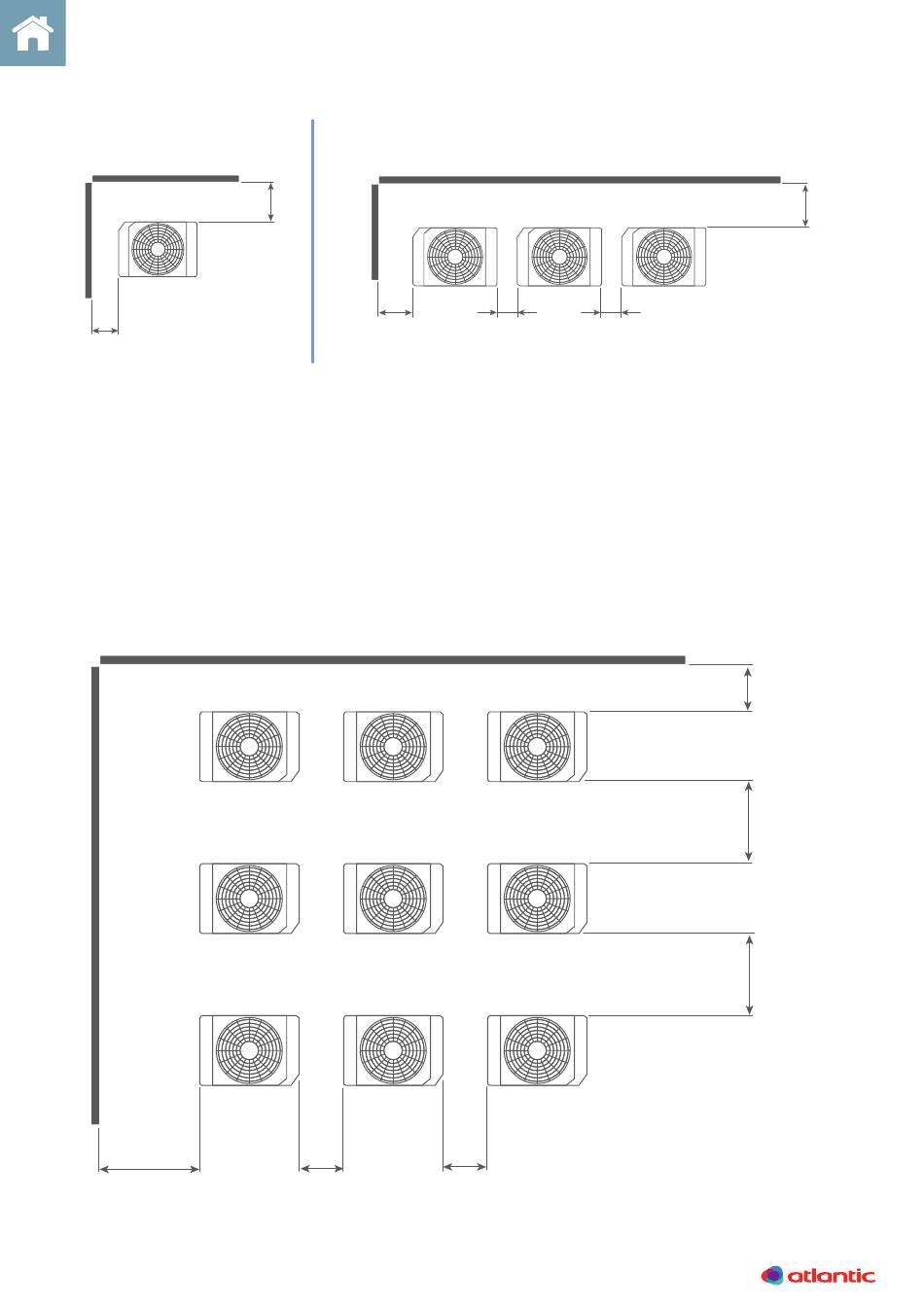

3.4. Installation avec le devant de l'unité extérieure face au mur

Vue de dessus

Mur
Mur
≥ 200
▪
Installation groupée
•
Il ne peut y avoir à la fois des murs (sans limite de hauteur) sur les cotés droit et gauche, et devant
et derrière l'unité extérieure.
• La résistance de ventilation peut être ignorée quand la distance entre l'unité ou un mur, etc... est
de plus de 2 m.
≥ 1000
10
≥ 500
Mur
≥ 200
Vue de dessus
≥ 400
Vue de dessus
≥ 20 ≥ 20
≥ 400
Mur
≥ 500
Unité : mm
≥ 400
≥ 800
≥ 800
